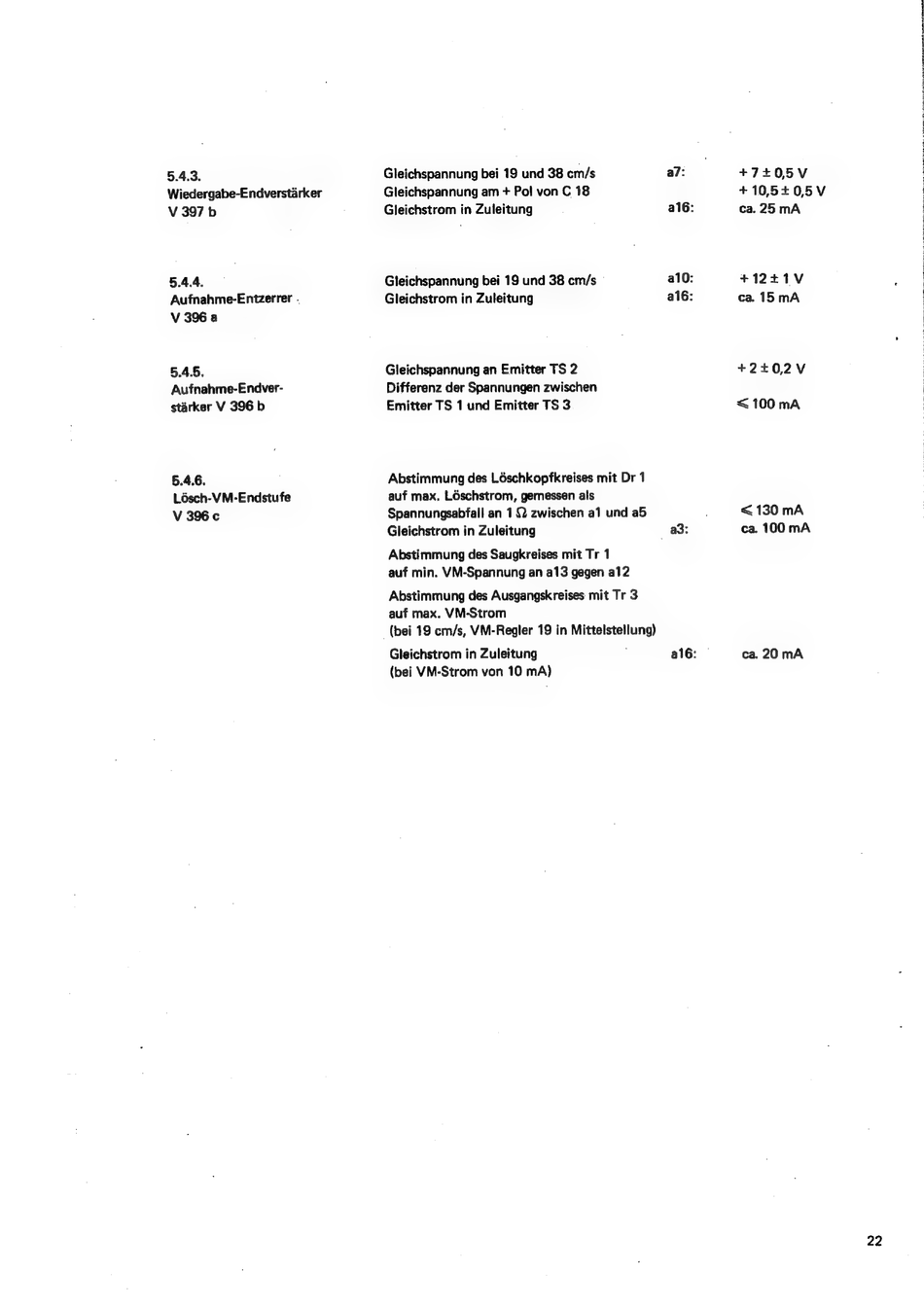

5.4.3.
Wiedergabe-Endverstarker
V 397 b
5.4.4.
Aufnahme-Entzerrer .
V 396 a
5.4.5.
Aufnahme-Endver-
starker V 396 b
5.4.6.
Lésch-VM-Endstufe
V 396 c
Gleichspannung bei 19 und 38 cm/s
a7:
Gleichspannung am + Pol von C 18
Gleichstrom in Zuleitung
ai6:
Gleichspannung bei 19 und 38 cm/s
a10:
Gleichstrom in Zuleitung
ai6:
Gleichspannung an Emitter TS 2
Differenz der Spannungen zwischen
Emitter TS 1 und Emitter TS 3
Abstimmung des Léschkopfkreises mit Dr 1
auf max. Léschstrom, gemessen ails
Spannungsabfall an 1 Q zwischen a1 und a5
Gleichstrom in Zuleitung
a3:
Abstimmung des Saugkreises mit Tr 1
auf min. VM-Spannung an a13 gegen a12
Abstimmung des Ausgangskreises mit Tr 3
auf max. VM-Strom
(bei 19 cm/s, VM-Regler 19 in Mittelstellung)
Gleichstrom in Zuleitung
a6:
(bei VM-Strom von 10 mA)
+7205V
+10,5405V
ca. 25 mA
+1241V
ca. 15mA
+2+02V
< 100 mA
< 130 mA
ca. 100 mA
ca. 20 mA
22
