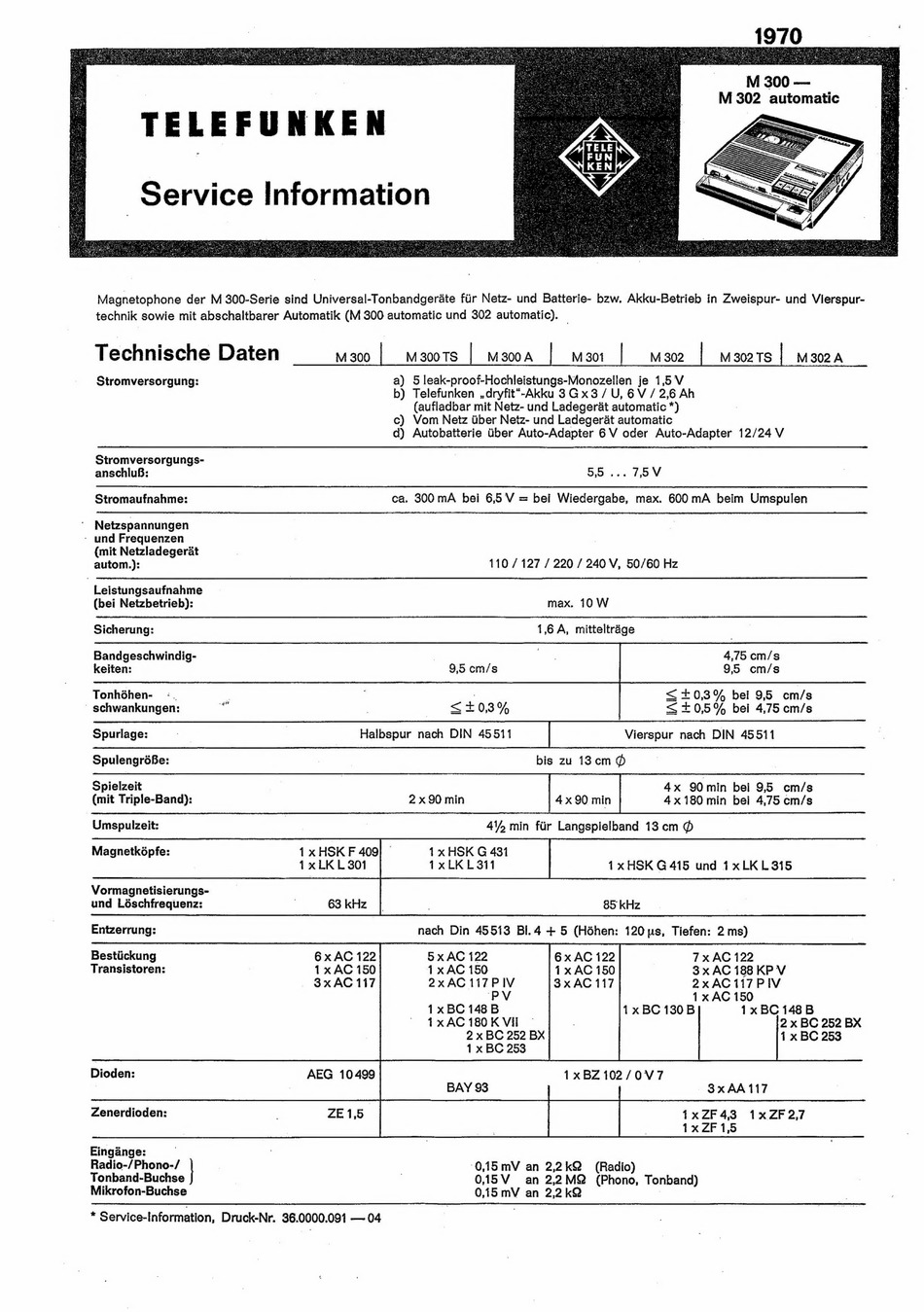

M 300 —
M 302 automatic
TELEFUNKEN
Service Information

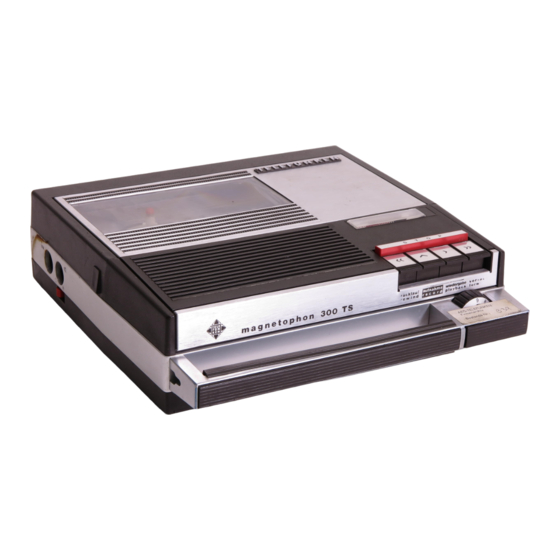

Magnetophone der M 300-Serie sind Universal-Tonbandgerate fiir Netz- und Batterie- bzw. Akku-Betrieb in Zweispur- und Vierspur-
technik sowie mit abschaltbarer Automatik (M 300 automatic und 302 automatic).
—
Technische
Daten
M 300
M 300 TS
M300 A
M 301
M 302
M302TS | M302A
Stromversorgung:
a) 5 leak-proof-Hochleistungs-Monozellen je 1,5 V
b) Telefunken ,,dryfit"-Akku
3Gx3/U, 6V / 2,6 Ah
(aufladbar mit Netz- und Ladegerat automatic *)
c) Vom Netz Uber Netz- und Ladegerat automatic
d) Autobatterie ber Auto-Adapter 6 V oder Auto-Adapter 12/24 V
Stromversorgungs-
anschluB:
56... 0
Stromaufnahme:
ca, 300 mA bei 6,5 V = bei Wiedergabe,
max. 600 mA beim Umspulen
Netzspannungen
- und Frequenzen
(mit Netzladegerat
autom.):
110 / 127 / 220 / 240 V, 50/60 Hz
Leistungsaufnahme
(bei Netzbetrieb):
max. 10 W
Sicherung:
1,6A, mitteltrage
Bandgeschwindig-
|
~
3
4,75 cm/s
keiten:
9.5 cm/s
9,55 cm/s
Tonhohen-
:
;
<+0,3%
bei 9.5 cm/s
- schwankungen:
~
|
$t03%
S+05%
bei 4,75 cm/s
Spurlage:
.
|
Halbspur nach DIN 45511
Vierspur nach DIN 45511
SpulengréBe:
|
bis zu 13cm
Spielzeit
a
|
4x 90min bei 9,5 cm/s
(mit Triple-Band):
2x90 min
4 x 90 min
4x 180 min bei 4,75 cm/s
Umspulzeit:
_
|
4% min fir Langspielband 13 cm @
|
Magnetképfe:
1x HSK F 409} ©
1x HSK G 431
|
1xLK L301
1xLKL311
1xHSKG415 und 1xLKL315
Vormagnetisierungs-
und Léschfrequenz:
)
63 kHz
|
'
85 kHz
Entzerrung:
nach Din 45513 Bl.4 +5 (Hdhen: 120 us, Tiefen: 2 ms)
Bestiickung
6x AC 122
5x AC 122
6x AC 122
|
7x AC 122
Transistoren:
1x AC 150
1xAC 150
1x AC 150
3x AC 188 KP V
_
3xAC
117
2xAC
117P1V
3x AC 117
2xAC117
PIV
PV
1x AC 150
1xBC 148B
1xBC 130B
1xBC 148B
1+xAC 180K VI
©
2 x BC 252 BX
2 x BC 252 BX
1x
BC 253
1 x BC 253
Dioden:
AEG 10499
1xBZ102/0V7
BAY 93
~ ~ 3xAA117
Zenerdioden:
ZE 1,5
1xZF4,3
1x ZF 2,7
TRZPF 15
Eingange:
|
|
Radio-/Phono-/
|
0,15mV an 2,2kQ
(Radio)
Tonband-Buchse
0,15V
an 2,2M@
(Phono, Tonband)
Mikrofon-Buchse
0,15 mV an 2,2 kQ
* Service-Information, Druck-Nr. 36.0000.091 —04
|
