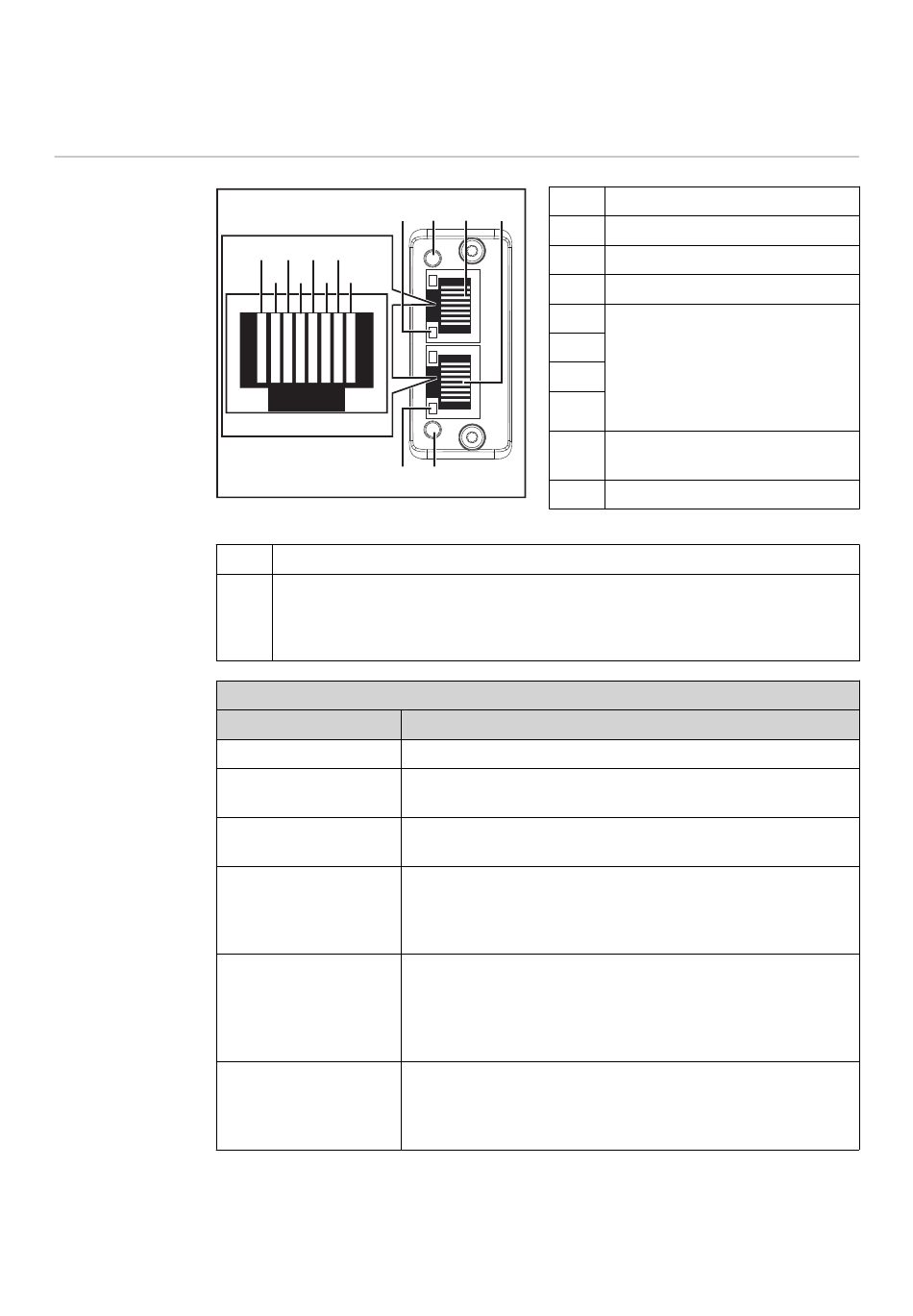

Anschlüsse und Anzeigen am Busmodul - Power-
link
Anschlüsse und
Anzeigen
(11)
(12)
(13)
(14)
LED Status (Modulstatus)
Status
Aus
Blinkt schnell grün
Blinkt grün (1-mal)
Blinkt grün (2-mal)
Blinkt grün (3-mal)
Leuchtet grün
10
(9)
(10)
(1)
(3)
(5)
(7)
(2)
(4)
(6)
(8)
(13)
(14)
RJ 45 Anschluss 2
RJ 45 Anschluss 1
LED Verbindung/Aktivität Anschluss 1
LED Status (Modulstatus)
Bedeutung
Nicht initialisiert / nicht aktiv
NMT_CS_BASIC_ETHERNET
kein Datenverkehr
NMT_CS_PRE_OPERATIONAL_1
Nur asynchrone Daten
NMT_CS_PRE_OPERATIONAL_2
Asynchrone und synchrone Daten.
Keine PDO-Daten: Sämtliche Prozessdaten sind
ungültig. Empfangene Daten werden ignoriert.
NMT_CS_READY_TO_OPERATE
Betriebsbereit.
Asynchrone und synchrone Daten.
Keine PDO-Daten: Sämtliche Prozessdaten sind
ungültig. Empfangene Daten werden ignoriert
NMT_CS_OPERATIONAL
Normaler Betrieb.
Asynchrone und synchrone Daten.
PDO-Daten werden empfangen und gesendet
(1)
TX+
(11)
(12)
(2)
TX-
(3)
RX+
(6)
RX-
(4)
Normalerweise nicht verwen-
det; um die Signalvollständig-
(5)
keit sicherzustellen, sind die-
(7)
se Pins miteinander verbun-
den und enden über einen Fil-
(8)
terkreis am Schutzleiter (PE).
(9)
LED Verbindung/Aktivität
Anschluss 2
(10)
LED Error (Netzwerkstatus)
