DHE 18, DHE 21, DHE 24, DHE 27
electronic comfort
Deutsch

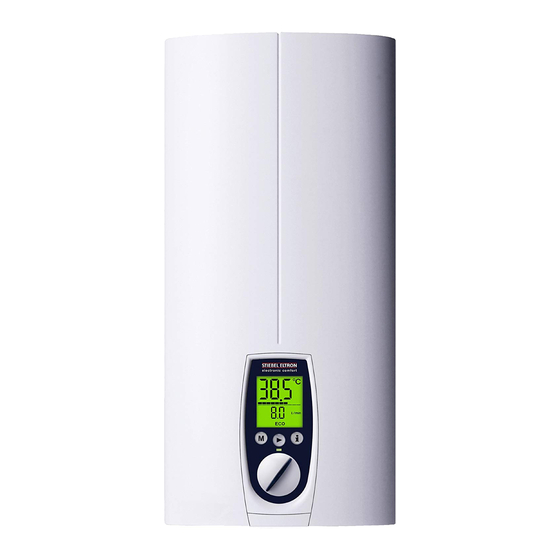

Vollelektronisch geregelter Durchlauferhitzer
Gebrauchs- und Montageanweisung
English
Fully electronically controlled instantaneous water heaters
Operation and installation instructions
Français
Chauffe-eau instantané commandé par microprocesseur
Instructions d'utilisation et de montage
Nederlands
Volledig elektronisch geregelde geiser
Gebruiks- en montageaanwijzingen
Abb. 1 / Fig. 1 / Afb. 1
Die Montage (Wasser- und Elektroinstallation) sowie die Erstinbetriebnahme und die Wartung dieses Gerätes dürfen nur von einem
zugelassenen Fachmann entsprechend dieser Anweisung ausgeführt werden.
This water heater must be installed (water and electrical installation), commissioned and serviced by approved service technicians in
accordance with these instructions.
La pose (plomberie et électricité) ainsi que la première mise en service et la maintenance de cet appareil ne doivent être réalisées que par
un installateur agréé, conformément à cette notice.
De montage (wateraansluiting en elektrische installatie), de eerste ingebruikneming en het onderhoud van dit apparaat mogen
uitsluitend door een erkend installateur volgens deze voorschriften worden uitgevoerd.
Technik zum Wohlfühlen
Deutsch
Gebrauchsanweisung . . . . . . . . . . . . . . 2 - 8
Gerätebeschreibung . . . . . . . . . . . . . . . . . . 2
Das Wichtigste in Kürze . . . . . . . . . . . . . . . 2
Montageanweisung . . . . . . . . . . . . . 10 - 24
Erstinbetriebnahme . . . . . . . . . . . . . . . . 26
Störungserkennung / -beseitigung . 28 / 29
Sonderzubehör . . . . . . . . . . . . . . . . . . . . 36
Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . . 36
Kundendienst / Garantie . . . . . . . . 38 / 39
English
Operating instructions . . . . . . . . . . . . . 3 - 9
Description . . . . . . . . . . . . . . . . . . . . . . . . . 3
The main points in brief . . . . . . . . . . . . . . . 3
Installation instructions . . . . . . . . . . 11 - 25
First start-up . . . . . . . . . . . . . . . . . . . . . . 27
Troubleshooting / Fault recovery . 30 / 31
Special accessories . . . . . . . . . . . . . . . . . 36
Sare parts . . . . . . . . . . . . . . . . . . . . . . . . . 36
Guarantee . . . . . . . . . . . . . . . . . . . . . . . . 39
Français
Notice d'utilisation . . . . . . . . . . . . . . . . 3 - 9
Description . . . . . . . . . . . . . . . . . . . . . . . . . 3
L'essentiel en bref . . . . . . . . . . . . . . . . . . . . 3
Instructions de montage . . . . . . . . 11 - 25
Mise en service initiale . . . . . . . . . . . . . . 27
Détection des pannes / Dépannage 32 / 33
Accessoires spécifiques . . . . . . . . . . . . . 37
Pièces de rechange détachées . . . . . . . . 37
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Nederlands
Gebruiksaanwijzing . . . . . . . . . . . . . . . . 3 - 9
Beschrijving van het toestel . . . . . . . . . . . . 3
Het belangrijkste in het kort . . . . . . . . . . . 3
Montagevoorschrift . . . . . . . . . . . . 11 - 25
Eerste ingebruikname . . . . . . . . . . . . . . . 27
Het opsporen / Het verhelpen . . . 34 / 35
Speciale accessoires . . . . . . . . . . . . . . . . 37
Reserveonderdelen . . . . . . . . . . . . . . . . 37
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . 39
