Installation und Anschließen des MT2PC
VORSICHT: ES DÜRFEN NUR VON MULTITRODE
GENEHMIGTE KABEL VERWENDET WERDEN, UM EINEN
ANSCHLUSS AN DEN KOMMUNIKATIONSPORT
HERZUSTELLEN. DIE HARDWARE KANN BESCHÄDIGT
WERDEN, WENN ANDERE KABEL VERWENDET WERDEN.
12.3.2. Verbinden des MT2SPC mit einem analogen Funkgerät für
SCADA-Kommunikationen (nur SPC-Version).
Der Modemanschluss wird zur Verbindung des MT2SPC mit einem von
MultiTrode genehmigten analogen Funkgerät verwendet.
Die folgende Tabelle zeigt die Polnummern des DB9-Modemanschluss. Alle
Anschlüsse an das Funkgerät sollten mit dem Hersteller überprüft werden.
Polnr.
Tabelle 6 — Anschlüsse für das Funkgerätmodem

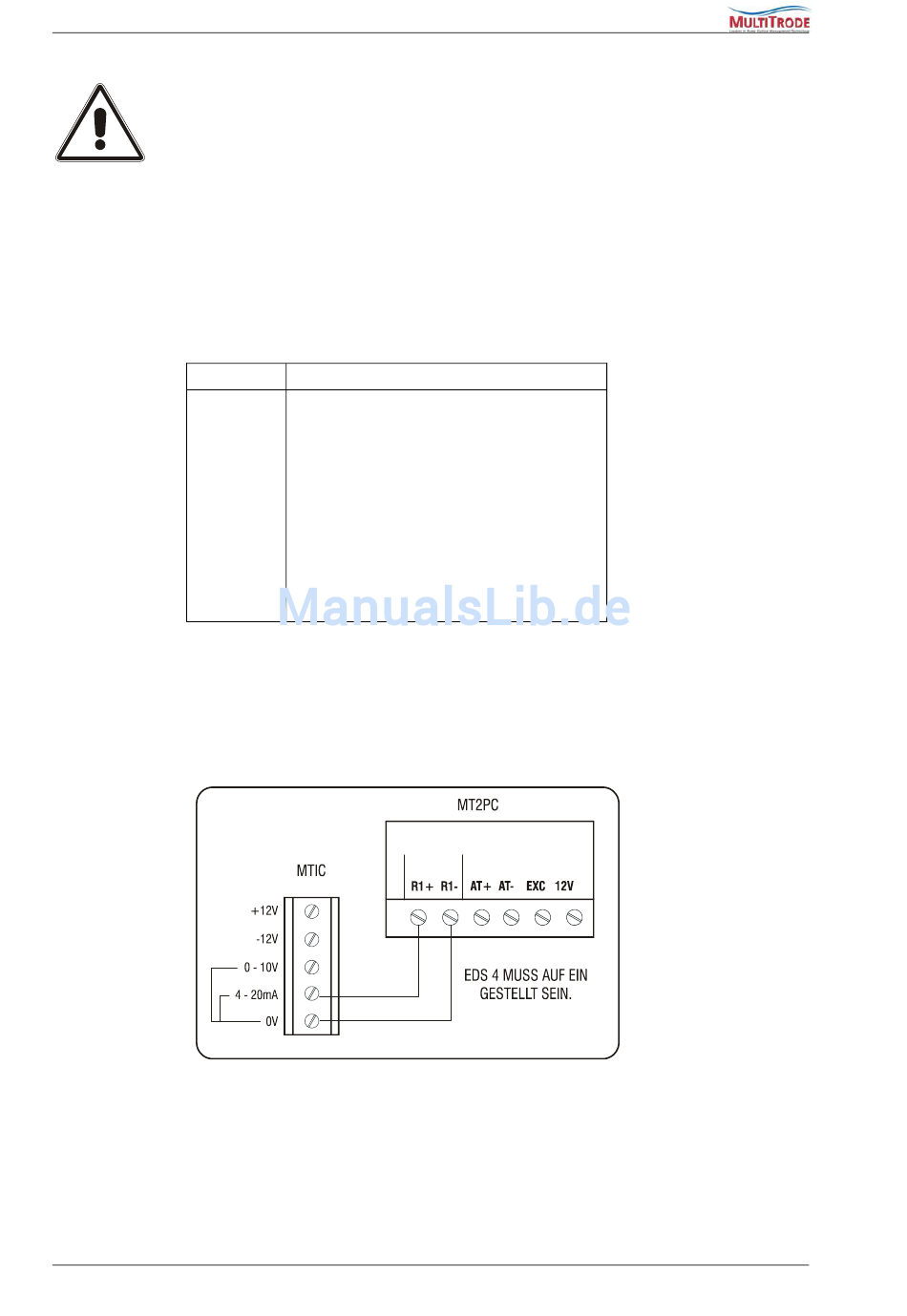

12.3.3. Verbinden des MT2PC mit einer Anzeigensteuerung (MTIC)

Das
einer MultiTrode Anzeigesteuerung (MTIC) verbunden werden.
MTIC
Abbildung 58:
Anmerkung: Unter keinen Umständen darf R1- mit AT- verbunden werden.
Page 72
Funktion
1 Übertragen –Audio aus
2 Erde
3 Zum Sprechen drücken – TX aktivieren
4 Empfangen –Audio ein
5 Nicht verbunden
6 Nicht verbunden
7 Nicht verbunden
8 Nicht verbunden
9 Nicht verbunden
kann durch die in dem folgenden Diagramm gezeigten Anschlüsse mit
MT2PC
ANALOG 4-20mA
mit einem MTIC verbunden
MT2PC
MT2PC
AUS
EIN 1
