Schnelleinstellung Für Zero Und Span - Multitrode Mt2Pc Installations- Und Bedienungshandbuch

Anleitungen zum Betrieb und zur Wartung der Pumpensteuerung
Zero ist der Strom, bei dem der Tank oder die Grube als leer angesehen wird. Span
ist der Strom, bei dem der Tank voll ist. Der Unterschied zwischen diesen beiden
Einstellungen ist der Betriebsbereich des Geräts.

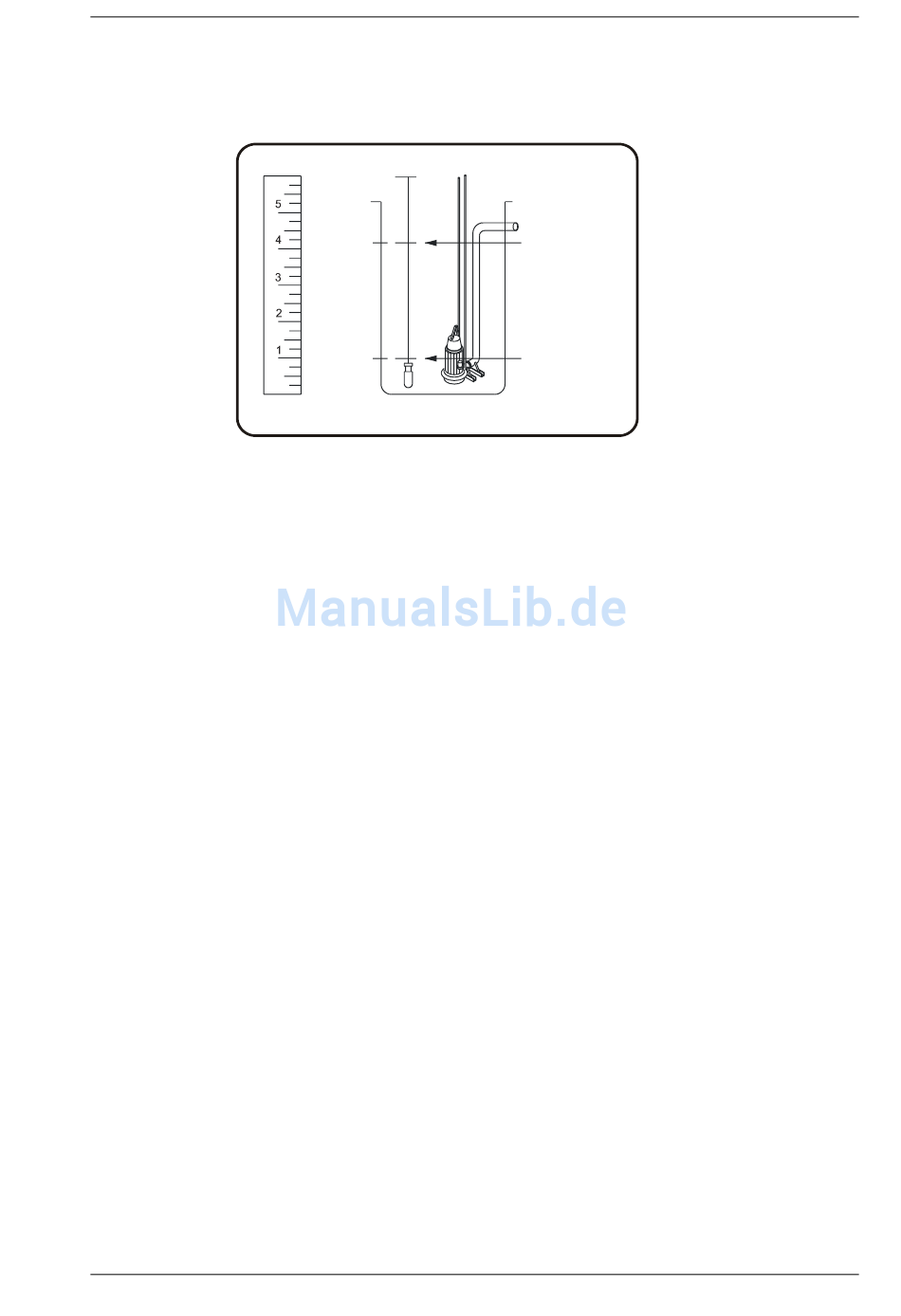

Abbildung 20: Zero und Span verstehen
Eine 4 Meter tiefe Abwassergrube hat z.B. einen 5m Druckgeber als Niveaugerät
installiert und die Pumpensteuerung soll 4 m als 100% und 1 m als leer erkennen.
Diese Werte sind Span bzw. Zero.
Wenn der Geber bei 5 m Tiefe im Schacht 20mA misst und 4mA bei 0m Tiefe,
ergibt das (4/5 X 16 + 4 = ) 16,8mA bei 4m und (1/5 X 16 + 4 = ) 7,2 mA bei 1 m.
Für die Pumpensteuerung ist des Span-Punkt 16,8mA und der Zero-Punkt 7,2 mA.
Es gibt zwei Methoden, um Zero und Span einzustellen.. Die Schnelleinstellung
ermöglicht das Einstellen des Wertes auf das aktuelle Flüssigkeitsniveau. Die
vollständige Einstellungsmethode erfordert die mathematische Berechnung, um die
korrekten Eingabeniveaus zu bestimmen.
9.2.1. Schnelleinstellung für Zero und Span
Diese Methode wird verwendet, wenn der Zero- oder Span-Punkt auf das aktuelle
Niveau eingestellt wird. Bei dieser Methode wird gewöhnlich Zero eingestellt,
wenn das Niveau auf die Leer-Position abgesunken ist. Dann wird gewartet bis sich
das Niveau auf die Voll-Position hebt. Dieses Niveau wird als Span eingestellt.
Bevor Zero und Span eingestellt werden, muss sichergestellt werden, dass EDS 5
(Niveau-Erkennungsgerät) auf analoge Eingabe gestellt ist. Siehe Abschnitt 7.3.
1.
2.
3.
4.
5.
6.
7.
20mA
16mA
4mA
Druckgeber
Warten, bis sich das aktuelle Niveau in der Leer-Position befindet.
EINS WÄHLEN und ZWEI WÄHLEN gleichzeitig drücken.
Wenn zwei analoge Sensoren verwendet werden, blinken die Lämpchen HI
und LO gleichzeitig mit den Lämpchen ALARM 1 und ALARM 2. Durch
Drücken von EINS WÄHLEN für die analoge Eingabe 1 oder von EINS
ZURÜCK für die analoge Eingabe 2 den richtigen Sensor wählen. Wenn nur
eine analoge Eingabe verwendet wird, überspringt die Steuerung diesen
Schritt.
EINS ZURÜCK drücken, um Zero auf das aktuelle Nivea einzustellen.
Warten, bis sich das Niveau in der Voll-Position befindet.
Wieder EINS WÄHLEN und ZWEI WÄHLEN gleichzeitig drücken.
Wiederum die entsprechende analoge Eingabe wählen, wenn mehr als eine
gebraucht wird.
Voll = Span
Leer = Zero
Page 47
