Anleitungen zum Betrieb und zur Wartung der Pumpensteuerung
12.2.4.7. Mehrfachfehler-Geräte pro Motor
Wenn ein Motor sowohl Flygt-FLS –Ausgaben als auch Thermistorausgaben hat,
wird die FLS-Ausgabe wie oben in Abschnitt 12.2.4.2 gezeigt angeschlossen. Dann
wird zum Antrieb des Thermistors ein gesondertes Thermistor-Relais verwendet
und die sauberen Kontaktausgaben zwischen E1 und der Eingaben für kritische
Fehler werden angeschlossen.
12.2.4.8. PF – Stromausfalleingabe
Wenn eine GS-Quelle verwendet wird kann
zur Überwachung der Zustands des
Stromnetzes ein potentialfreien Kontakt von
einem externen Relais von Anschluss PF
oder E1 angeschlossen werden; z.B. ein
Phasenausfall- oder Phasenrotationsrelais.
Diese Funktion stellt sicher, dass die
Pumpen in der richtigen Reihenfolge und
mit den richtigen Verzögerungen starten,
wenn der Netzstrom zurückkehrt. Diese
Eingabe wird auch als eine Halt-Eingabe
verwendet, um Pumpen während
Spitzenstromverbrauchsperioden anzuhalten.
12.2.4.9. PS – Pulsstart
Das Schließen eines Kontakts über PS und
E1 aktiviert eine Anzahl von Pumpen. Die
Anzahl der Pumpen, die gestartet werden,
wenn diese Eingabe aktiviert ist, wird von
EDS 10 bestimmt. Die Pumpen laufen bis
ihre jeweiligen Ausschaltniveaus erreicht
sind.
12.2.4.10. PL—Peak Levels
Wenn der PL-Kontakt geschlossen ist,
verwendet das MT2PC die Maximalniveaus
der Steuerung. Sonst werden Normalniveaus
verwendet.
Wenn eine der Maximalniveauquellen
aktiviert ist (siehe Abschnitt8.1), wird die
Steuerung im Maximalniveau-Modus
betrieben.
VERSCHIEDENE EINGABEN

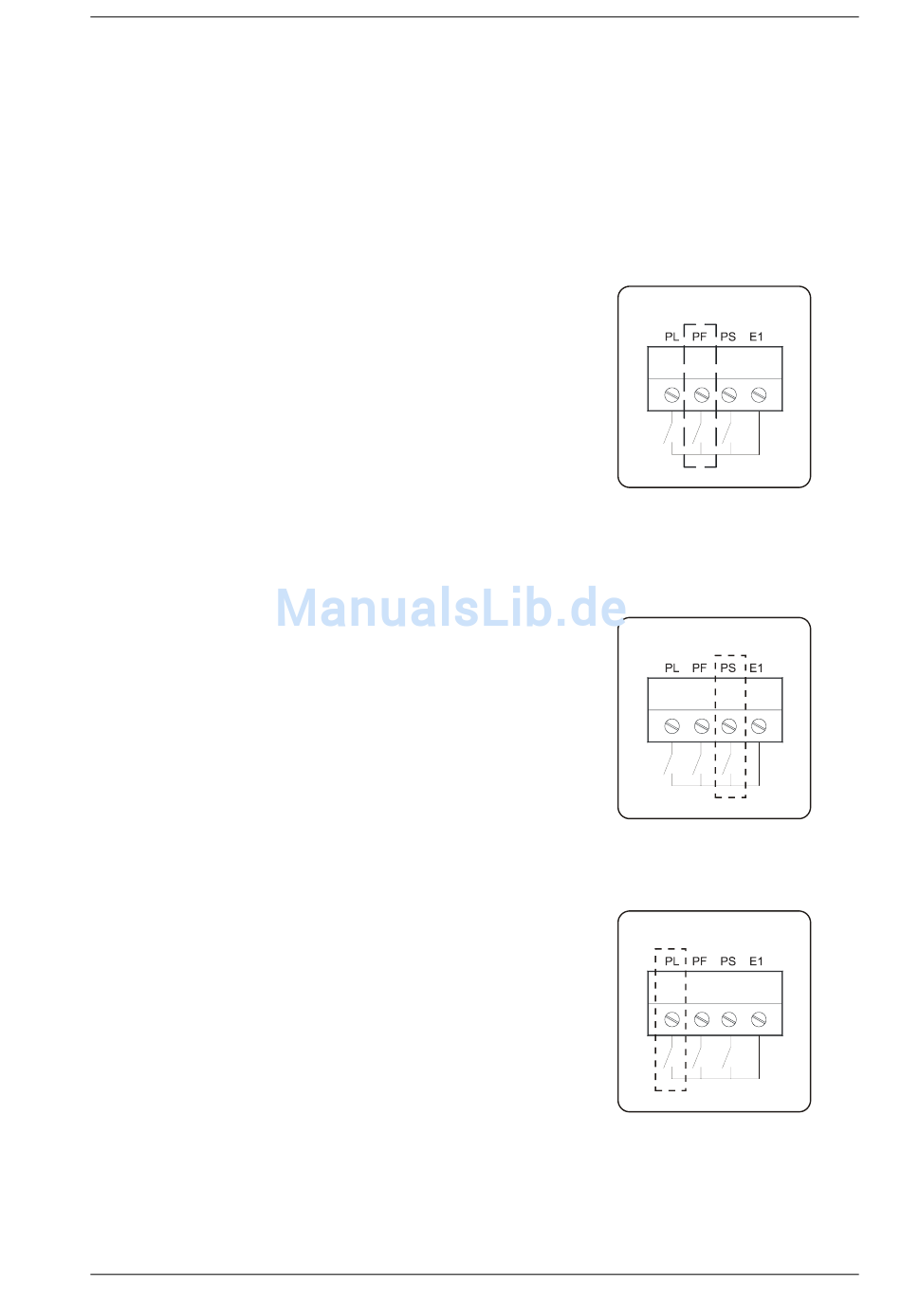

Abbildung 50: Anschluss
Stromausfall
VERSCHIEDENE EINGABEN
Abbildung 51: Anschluss Pulsstart.
VERSCHIEDENE EINGABEN
Abbildung 52: Anschluss
Maximalniveaus
