Installation und Anschließen des MT2PC
12.2.2. Niveaugeräte
Viele Typen von Niveauerkennungsgeräten sind mit demMT2PC kompatibel. Die
gebräuchlichsten Typen sind unten aufgelistet.
12.2.2.1. 10-Sensorfühler
Jedes Kabel des Multi-Sensorfühlers in den
entsprechenden Anschluss für
Fühlereingaben stecken. Jedes Kabel vom
Fühler hat eine Nummer von 1 bis 10.
Nummer 1 wird an Eingabe P1
angeschlossen. Nummer 10 wird an P10
angeschlossen. Wenn der Fühler an dem
Kabel hängt, ist Nummer 1 der obere Fühler,
Nr. 10 der untere.
12.2.2.2. Einzelsensorfühler
Einzelsensorfühler mit den entsprechenden
Fühleranschlüssen des MT2PCverbinden.
Wenn das MT2PC mit Einzelsensorfühlern
verwendet wird, muss es über EDS 7 in den
Einzelfühler-Modus gestellt werden. An jede
Niveaueingabe, an der ein Ein- oder
Ausschaltpunkt eingestellt wurde, muss ein
Fühlersensor angeschlossen werden.
12.2.2.3. Schwimmer
Jeden Schwimmer in den gewünschten
Eingabenanschluss auf der Rückseite des
MT2PCstecken.
Wenn Schwimmer verwendet werden, muss
das MT2PC über EDS 7 in den Einzelfühler-
Modus gestellt werden. An jede
Niveaueingabe, der ein Ein- oder
Ausschaltpunkt zugewiesen ist, muss ein
Schwimmer angeschlossen werden. Die
Schwimmerkontakte N/O sollten zwischen
dem Anschluss „E" und dem entsprechenden
Anschluss "P" schließen, wenn sich der
Schwimmer im „nassen" Zustand befindet.
12.2.2.4. Analoge Eingabe
Beim Einsatz von analogen Geräten werden die folgenden Konfigurationen
verwendet.
Anmerkungen:
nicht überschritten werden.
Page 64
1. Bei Verwendung von externer Erregung dürfen 13,75 VGS
2. Analoger Eingabewiderstand = 75Ω.
FUHLEREINGABEN
P1 P2 P3 P4 P5 P6 P7 P8 P9 P10
MEHRFACHSENSORFUHLER

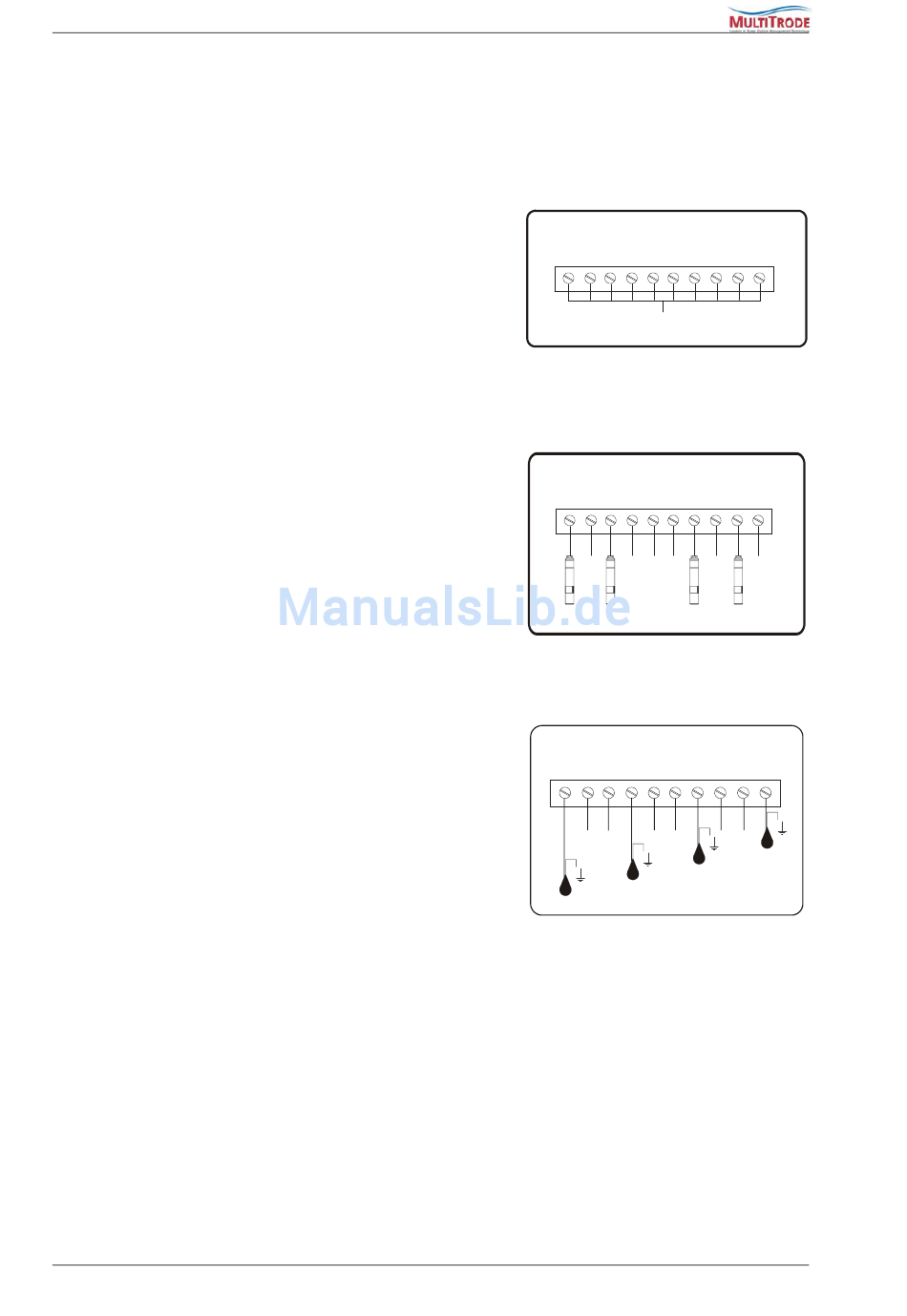

Abbildung 33: Fühlereingaben
FUHLEREINGABEN
P1 P2 P3 P4 P5 P6 P7 P8 P9 P10
EINZELSENSORFUHLER
Abbildung 34: Fühlereingaben.
FUHLEREINGABEN
P1 P2 P3 P4 P5 P6 P7 P8 P9 P10
E
E
E
Abbildung 35:
Schwimmereingaben
E
SCHWIMMER
