Betrieb der Pumpensteuerung

2.1.4. Bar graph

Der Statusbalken links der Fronttafel
hat zwei grundlegende Funktionen.
Die Hauptfunktion ist die Anzeige des
aktuellen Flüssigkeitsniveaus. Die
zweite Funktion ist die Anzeige der
Parameterwerte während des
Programmierens der Steuerung.
2.1.4.1. Niveauanzeige
Die Prozentzahlen rechts des
Statusbalkens zeigen das Niveau des
Schachts oder des Reservoirs in 10%-
Schritten an. Wenn ein bestimmtes
Lämpchen langsam blinkt (1°Hz),
bedeutet dies, dass die Steuerung mit
diesem Sensor einen Fehler
festgestellt hat. Es wird empfohlen,
dass der Fehler behoben wird, obwohl
die Steuerung weiterhin
funktionsbereit ist.
Während des normalen Betriebs zeigt die Maximalniveauanzeige in der rechten
unteren Ecke der Einstellungsangaben an, dass die Steuerung Maximalniveaus
verwendet. Weitere Informationen über Maximalniveaus sind in Abschnitt 8.1
enthalten.
2.1.5. Knöpfe ‚Eins Wählen', ‚Zwei Wählen' und ‚Drei Wählen'
Für jede Pumpe ist ein Moduswahl-Knopf vorhanden, mit dem die Pumpe durch
die Möglichkeiten Auto, Aus und Manuell geschaltet werden kann. Nur die
MT3PC verfügt über die Taste ‚Drei Wählen'.
2.1.6. Knöpfe EINS ZURÜCK, ZWEI ZURÜCK und DREI ZURÜCK
Mit diesen Knöpfen werden nicht anerkannte Pumpenfehler zurückgesetzt. Nur die
MT3PC verfügt über den Knopf DREI ZURÜCK. Eine Fehlermeldung kann nicht
zurückgesetzt werden, wenn der Fehler noch besteht.

2.1.7. Anzeigen ALARM 1 und ALARM 2

Hierdurch wird angezeigt, dass abnormale Niveaus festgestellt wurden.
BETRIEB WÄHLEN
Die Pumpensteuerung verfügt über eine die leicht konfigurierbare eingebaute
Pumpenwechselkapazität, durch die die Belastung der einzelnen Pumpen besser
verteilt werden kann und. Die Pumpensteuerung kann in den Wechselmodus
geschaltet werden; es ist jedoch auch möglich zu bestimmen, welche Pumpe immer
zuerst gestartet wird.
Die Lämpchen NÄCHSTER START auf der rechten Seite der Steuerung zeigen an,
welche Pumpe beim Start des nächste Pumpenzyklus zuerst laufen wird. Wenn der
Knopf BETRIEB WÄHLEN kurz gedrückt wird, werden die verfügbaren Pumpen der
Reihenfolge nach als nächste gestartet. Wenn der Knopf BETRIEB WÄHLEN
gedrückt bleibt, schaltet die Steuerung zwischen den Wechselmodi um, die die
Betriebspumpe entweder abwechselnd oder in einer festen Betriebsreihenfolge
verwenden.
Page 6
NIVEAU EINSTELLUNGEN
VERZOGERUNG SENS.
SEK/MIN K
1 120 120
100%
2 90% 80 80
3 80% 40 40
4 70% 20 30
5 60% 10 20
6 50% 4 15
7 40% 2 10
8 30% 1
9 20% 0.5
0.25
10 10%

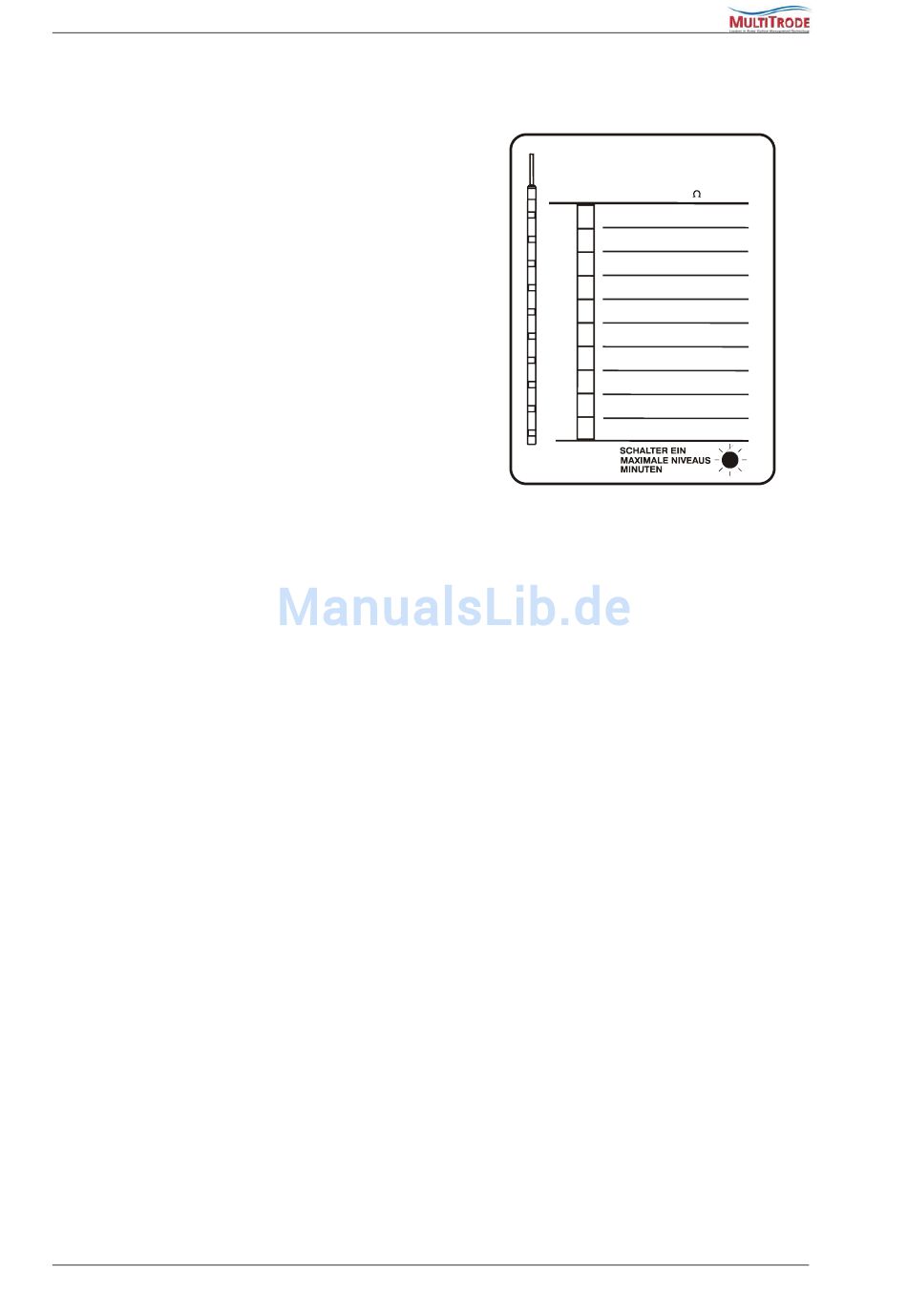

Abbildung 5: Der Statusbalken
MAX. STD
EIN/AUS
10
8
6
4
3
2
1.5
4 1
2 0.5
1 0.25
