Frequenzregler-Equalizer
4.

10.2.3. Auswirkungen auf den Stationsdurchfluss und -kompensation

Der Algorithmus des VFD-Equalizers versucht nicht, die Dynamik oder den
Durchfluss der Station in einem Modell zu erfassen, da alle Größen von vielen
hydraulischen und nicht-hydraulischen Faktoren beeinflusst werden, die für jede
Anlage spezifisch und einzigartig sind.
Ein Kompensationsfaktor ist vorgesehen, um bei der Überwindung großer Schritte
in der Durchflussrate aufgrund von hydraulischen Schwächen in der Anlage zu
helfen. Diese Schwächen können durch beschränkte Entleerungsrohre, dynamische
Reibung und Druckabfall entstehen. Auch die minimale Pumpengeschwindigkeit
kann sich auf den Ausfluss auswirken, da sie einen positiven Effekt auf die
Durchflussrate hat, wenn die zweite Pumpe startet.
Der Kompensationsfaktor (cf) kann positiv, negativ oder einheitlich (keine
Auswirkung) sein. Eine Auswirkung auf das Steuerungssignal für eine einzelne
laufende Pumpe besteht nicht, da die Kompensation dazu vorgesehen ist,
Pumpenübergänge abzustimmen.

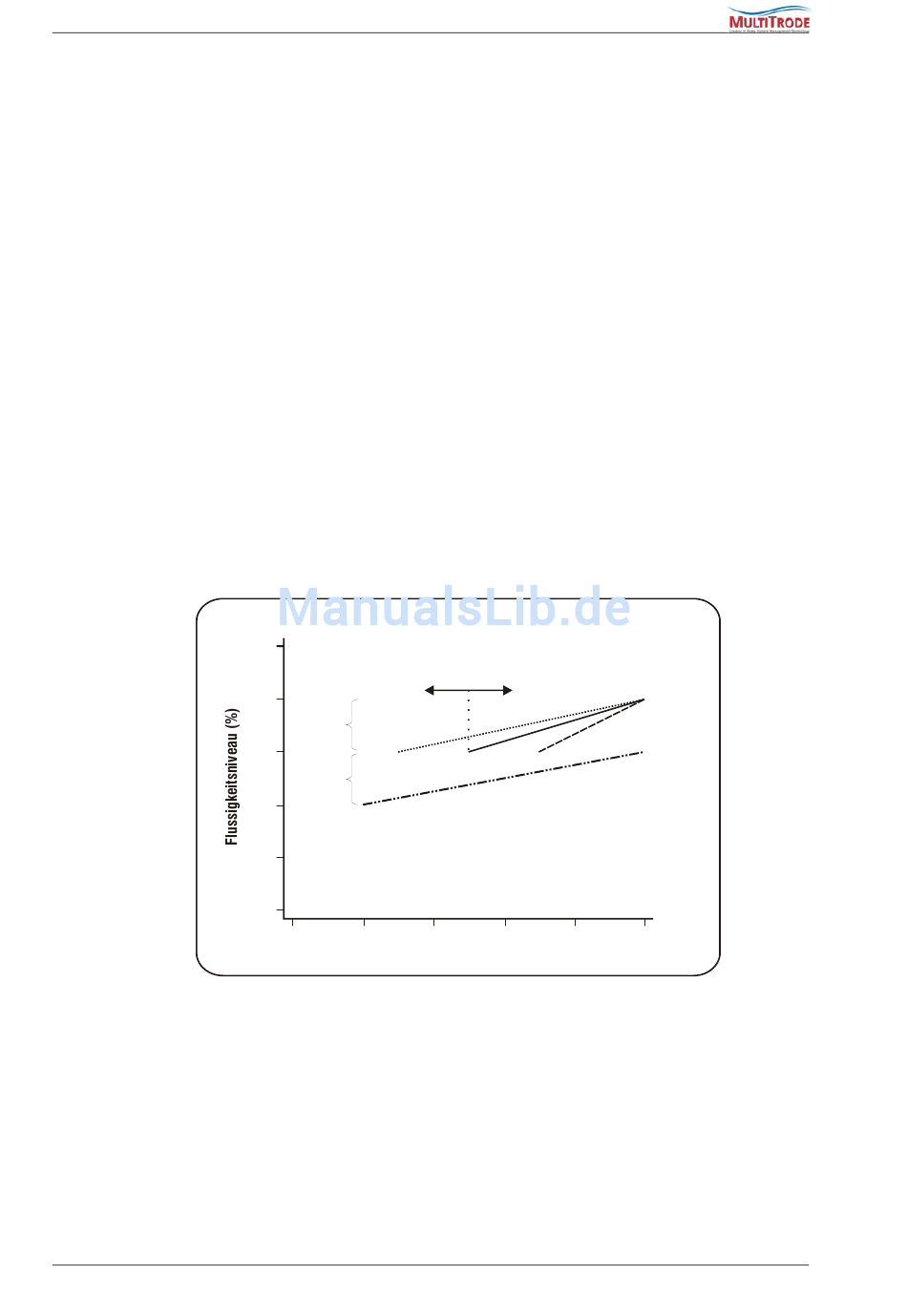

Abbildung 24: Die Auswirkung des Kompensationskoeffizienten
In Abbildung 24 oben wird ein Beispiel für das kombinierte
Pumpensteuerungssignal der VFD-Ausgabe gezeigt. In diesem Beispiel startet die
zweite Pumpe, wenn das Flüssigkeitsniveau den 60%-Punkt erreicht und das
kombinierte Steuerungssignal wird dementsprechend auf 50%r gesenkt. Es kann
gesehen werden, dass das Steuerungssignal größer als 50% ist, wenn der
Kompensationsfaktor positiv ist, d.h. die beiden Pumpen müssen mehr Arbeit
verrichten, um den gewünschten Durchfluss zu erzielen. Umgekehrt laufen die
beiden Pumpen mit einer geringeren Geschwindigkeit, wenn der
Kompensationsfaktor negativ ist, um die unerwünschten Auswirkungen auf den
Durchfluss zu beheben.
Page 54
ZWEI WÄHLEN
zum Heben des Niveaus in 10%-Schritten
ZWEI ZURÜCK
zum Senken des Niveaus in 10%-Schritten.
Die neuen Einstellungen durch Drücken von ALARM ZURÜCK (EINST.)
speichern.
Oder BETRIEB WÄHLEN (BEENDEN) drücken, um die Änderungen zu löschen
und zum Normalbetrieb zurückzukehren.
100
negativ
80
beide Pumpen sind
in Betrieb
60
negative
Kompensation
nur Pumpe 1 ist
in Betrieb
40
20
0
0 20
Kontrollsignal (%r)
Kompensationswirkung
positiv
keine Kompensation positive Kompensation
Pumpe 1
40 60 80 100
