Installation und
Kapitel 12
Anschließen des MT2PC

12.1. Installationshinweise

Die folgenden Abschnitte beschreiben die beiden Methoden zur Befestigung des
MT2PC.
12.1.1. Methode 1 – DIN-Schiene (vorzuziehen)
Dies ist die bevorzugte Befestigungsmethode. Die Steuerung wird mit DIN-
Schienenclips an der Getriebeplatte angebracht, die Tastatur wird an die Innenseite
der Tür des Schaltpults geschraubt. Die Tastatur wird dann in den
Tastaturanschluss der Steuerung eingesteckt.
VORSICHT: UNTER KEINEN UMSTÄNDEN DÜRFEN ZWEI
TASTATUR-FRONTPLATTEN AN EINE EINZIGE STEUERUNG
ANGESCHLOSSEN WERDEN.

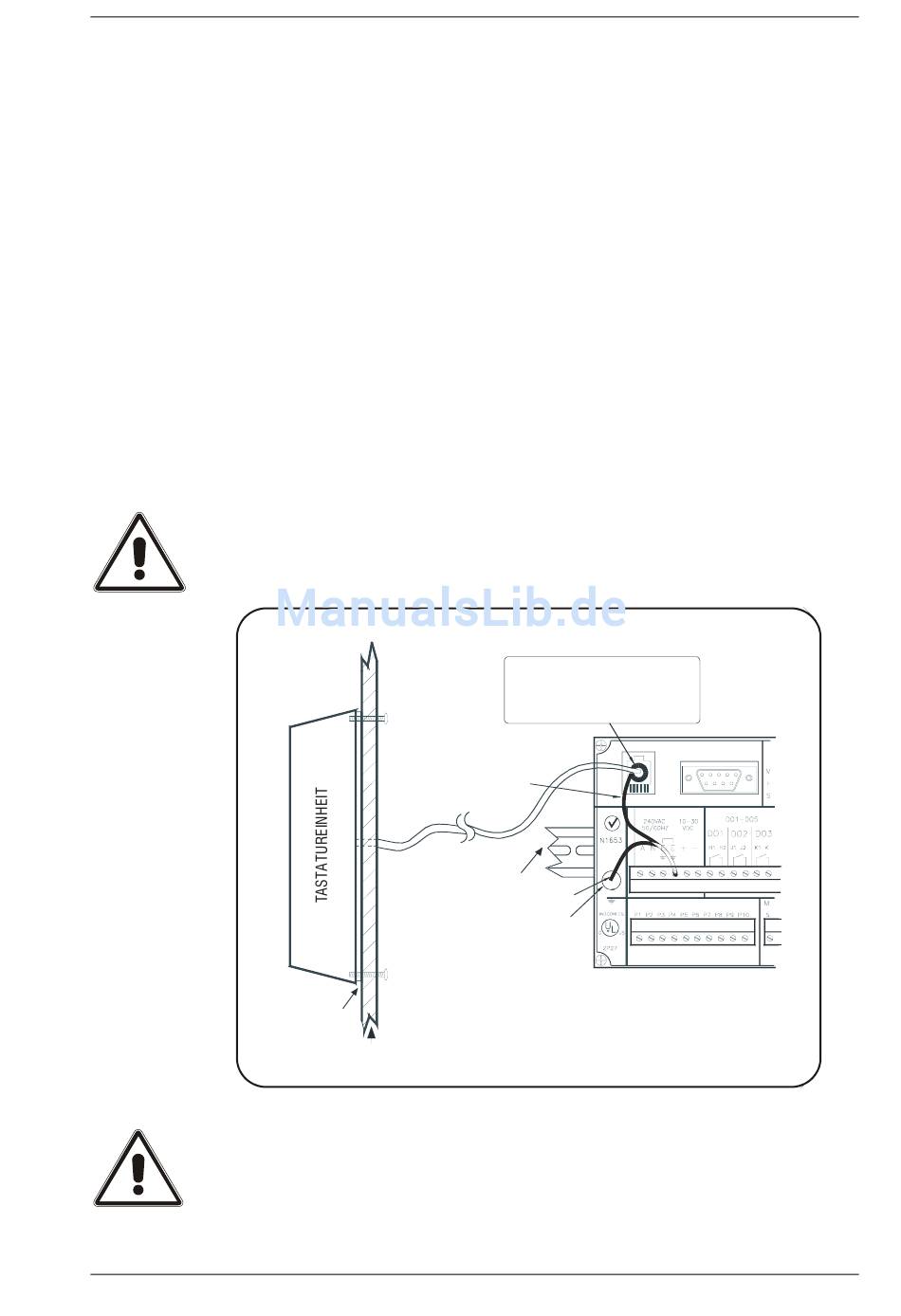

Abbildung 25: Standardinstallation des MT2PC
VORSICHT: DAS ABGESCHIRMTE KABEL MUSS SO WIE IN
ABBILDUNG 25 GEZEIGT AN DEN MASSEANSCHLUSS
ANGESCHLOSSEN WERDEN, DAMIT EMC BEFOLGT WIRD.
DER ERDUNGSSTIFT MUSS EBENFALLS MIT DEM
MASSEANSCHLUSS VERBUNDEN WERDEN, UM EMC-
ERDUNGSKABEL
Dichtung
Schaltpult
Hinweis: Auf die Ferritperle darf kein
seitlicher Druck ausgeubt werden,
da dadurch der Anschluss beschadigt
werdern kann
Tastenfeld
Anschluss
Erdung
DIN-Schiene
1.0mm Host-PC 2
Erdungsstift
eingetragen
!Vorsicht: Nur Kable von MultiTrode
verwenden, do sonst Schaden
entstehen konnen.
Kommunikations-Schnittstelle
konfigurierbare Ausgabe
Fuhlereingaben
