Anleitungen zum Betrieb und zur Wartung der Pumpensteuerung
einer Übersichtstabelle beziehen (wie z.B. EDS 5---Niveau-Erkennungsgerät,
wobei 0 einen Fühler, 1 eine analoge Eingabe anzeigt usw.).
Der Wert des EDS wird beim Einstellen oder der Inspektion im Statusbalken wie in
Abbildung 17 angezeigt.
● Die ‚Einer' des Werts werden auf dem Niveaustatusbalken angezeigt. Alle
● Die ‚Zehner' des Werts werden auf den LEDs für Pumpe 1 angezeigt. Den
● Die ‚Hunderter' des Werts werden auf den LEDs für Pumpe 2 angezeigt. Die
Die in Abbildung 17 gezeigten LEDs zeigen den Wert 145 an.
Einer-Spalte
Einer der
Werteinstellung
Schalter Ein

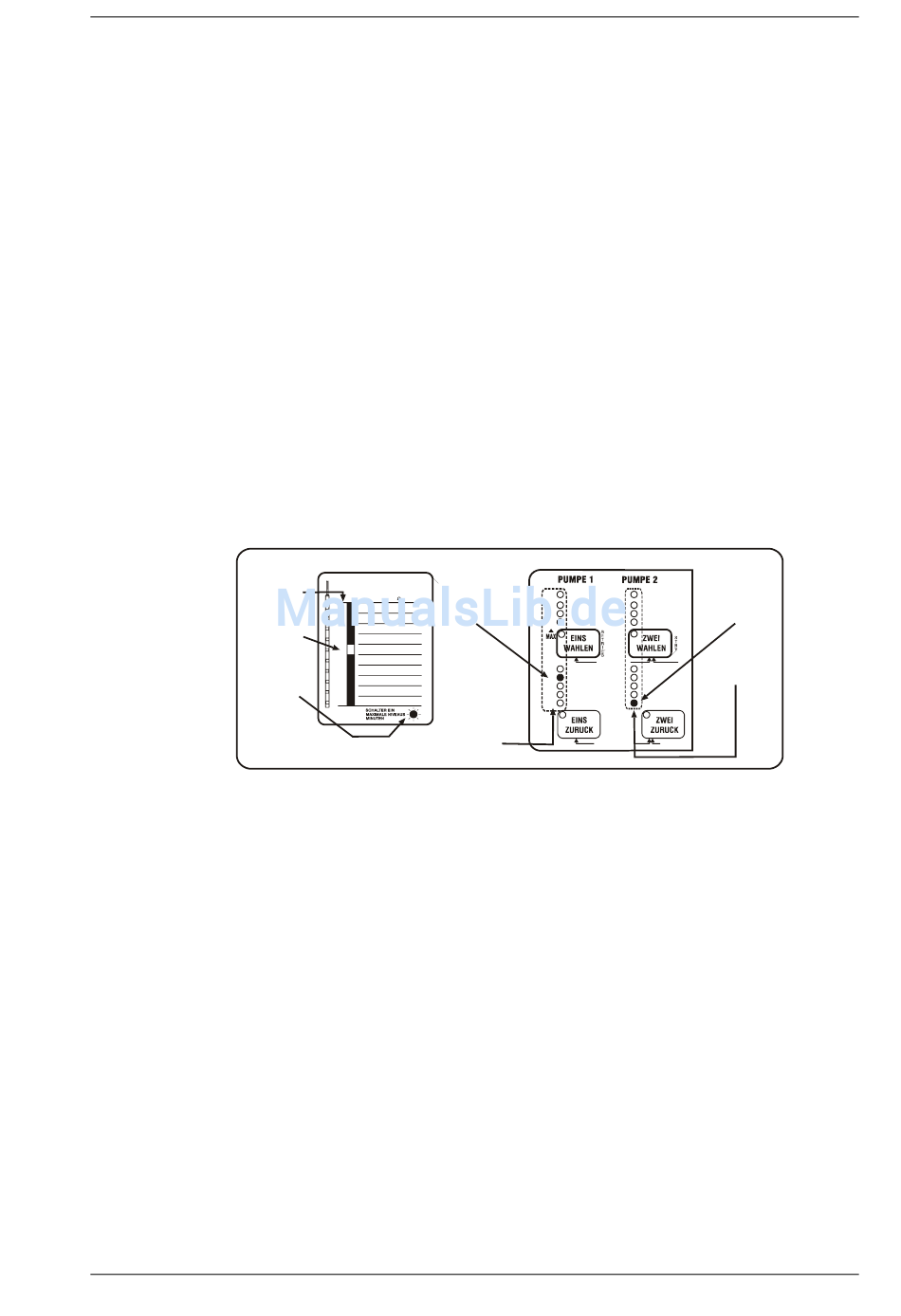

Abbildung 17 Ablesen eines numerischen Werts für einen EDS
7.1.3. EDS für Einstellungen
Ein EDS für Einstellungen hat einen Bereich möglicher Werte, die in der Tabelle
neben dem Statusbalken angezeigt sind. Siehe Abbildung 18.
Der Wert des EDS wird beim Einstellen oder der Inspektion im Statusbalken
angezeigt.
● Der Statusbalken ist vollständig beleuchtet, mit Ausnahme eines Segments.
● Den Werte werden von der Tabelle EINSTELLUNGEN abgelesen, der zu der
Die LEDs in Abbildung 18 zeigen eine Einstellung von 10 Minuten.
Segmente leuchten, außer einem. Den Wert neben dem unbeleuchteten
Segment von der Zahlenliste (1-9) links vom Statusbalken ablesen.
Wenn der ‚Einer' 0 ist, leuchten alle Segmente.
Wert neben der beleuchteten LED von der Zahlenliste (10-90) links der LEDs
ablesen.
Wenn der ‚Zehner' 0 ist, leuchten keine LEDs.
LED, die leuchtet, zeigt den Wert so wie bei den Zehnern an, beginnt jedoch an
dem untersten LED mit 100 und steigert sich nach oben. D.h. die LED
DICHTUNGSFEHLER zeigt 100 an, MOTOR ÜBERHITZT 200 usw.
Wenn der ‚Hunderter' 0 ist, leuchten keine LEDs.
NIVEAU
EINSTELLUNGEN
VERZOGERUNG
SENS.
MAX. STD
SEK/MIN
K
EIN/AUS
1
100%
120
120
10
2
90%
80
80
8
3
80%
40
40
6
4
70%
20
30
4
5
60%
10
20
3
50%
4
15
2
6
7
40%
2
10
1.5
8
30%
1
4
1
9
20%
0.5
2
0.5
LED
10
10%
0.25
1
0.25
unbeleuchteten LED gehört und zwar in der Spalte, die zu dem Wertetyp für
das eingestellte EDS gehört. Z.B. muss der Wert in der Spalte Verzögerung
unter Sek./Min abgelesen werden, wenn der EDS-Wert eine Verzögerung ist.
Das Lämpchen SCHALTER EIN unterscheidet zwischen Minuten und Sekunden.
Wenn das Lämpchen leuchtet, bedeuten die Verzögerungswerte Minuten, wenn
es aus ist, Sekunden.
90
LAUFT
Zehner der
80
MANUELL
70
AUS
Werteinstellung
60
AUTO
EMPFINDLICHKEIT
50
VERFUGBAR
40
FEHLER (Auto Zurucks)
30
SPERRE (Man. Zurucks)
20
MOTOR UBERHITZT
10
DICHTUNGSFEHLER
Zehner-Spalte
NIVEAUEINSTELLUNG
LAUFT
Hunderter der
MANUELL
Werteinstellung
AUS
AUTO
SCHA
VERFUGBAR
Hunderter-Spalte
FEHLER (Auto Zurucks)
SPERRE (Man. Zurucks)
MOTOR UBERHITZT
DICHTUNGSFEHLER
VERZOGERUNGE
