Installation und Anschließen des MT2PC
12.2.4.11. KL – Tastatursperre
Eine Sicherung durch die Tastatursperre ist
auf drei Ebenen möglich.
Keine Sperre. Wenn der KL-Anschluss
offen ist, besteht keine Sperre. Alle
Einstellungen sind über die Frontblende
zugänglich.
Teilweise. Den Anschluss direkt mit Masse
verbinden. Dadurch werden
Tastenfunktionen zum Programmieren
deaktiviert, die normalen Funktionen, wie
Fehler zurücksetzen und Moduswahl sind
jedoch aktiviert.
Voll. KL über einen 20kΩ-Resistor mit
Masse verbinden. Dadurch werden alle
Tasten auf der Steuerung gesperrt (es
können auch die angrenzenden
Standardresistorwerte 18kΩ oder 22 kΩ
verwendet werden).

12.2.5. Fernbediente Tastatur

Es wird ein abgeschirmtes Kabel
mitgeliefert, das die Steuerung über die
Tastaturbuchsen mit der Anzeige verbindet.
Anmerkung: die Massenader des
abgeschirmten Kabels muss mit dem
Erdanschluss verbunden werden
VORSICHT: AUF DAS KABEL DARF KEIN SEITLICHER DRUCK
AUSGEÜBT WERDEN, DA ES SONST BESCHÄDIGT WERDEN
KANN.
UNTER KEINEN UMSTÄNDEN DÜRFEN ZWEI TASTATUR-
FRONTPLATTEN AN EINE EINZIGE STEUERUNG
ANGESCHLOSSEN WERDEN.
Page 70
VERSCHIEDENE
SP KL AC AN AD AS
PUMPE 1

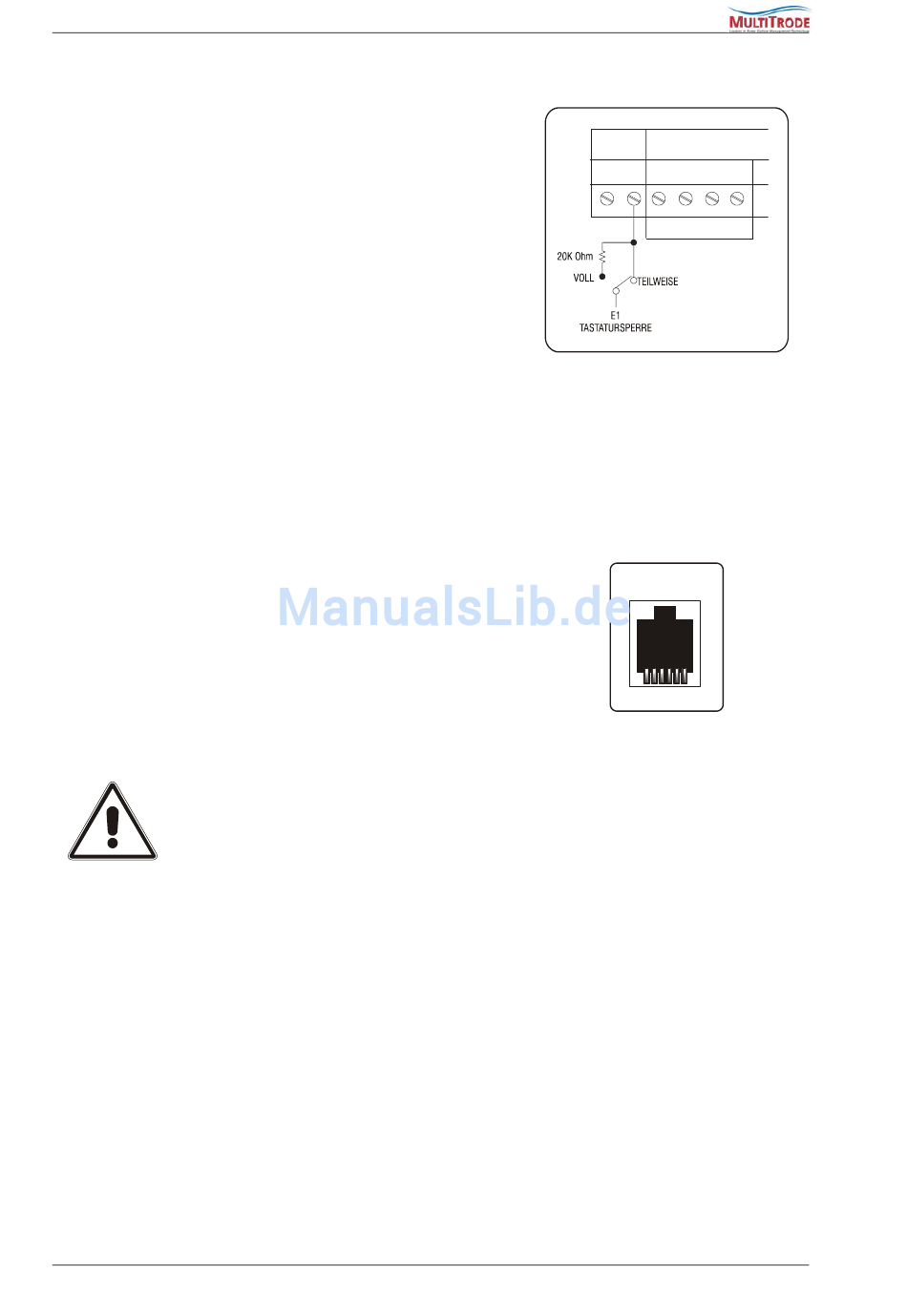

Abbildung 53: Anschluss
Tastatursperre
TASTENFELD
Abbildung 54: Tastaturbuchse
