MultiTrode MT2PC Installations- Und Bedienungshandbuch Seite 61

Anleitungen zum Betrieb und zur Wartung der Pumpensteuerung
Durchfluss durch die Anlage über die beiden Pumpen verteilt wird. Die Steuerung
versucht immer, das Steuerungssignal so anzupassen, dass beide Pumpen mit der
gleichen Geschwindigkeit laufen, um den erforderlichen Durchfluss zu erzeugen.
In Abbildung 22 läuft z.B. Pumpe 1 mit voller Geschwindigkeit (100%r), wenn
Pumpe 2 startet (Niveau 60%). Die Steuerung verringert die Geschwindigkeit von
Pumpe 1 auf 65%r und startet Pumpe 2 bei 65%r anstatt 30%r. Das geschieht, da
eine Geschwindigkeit von 65%r der Durchschnitt von 30%r + 100%r ist. Die
Steuerung berechnet diesen Durchschnitt solange das Schachtniveau in dem
Betriebsbereich von Pumpe 2 liegt.
Wenn das Niveau auf 30% abfällt, schaltet sich Pumpe 2 ab und Pumpe 1 kehrt zu
ihrer normalen Kurve zurück.
Schachthohe
Pumpe 2
Pumpe 1

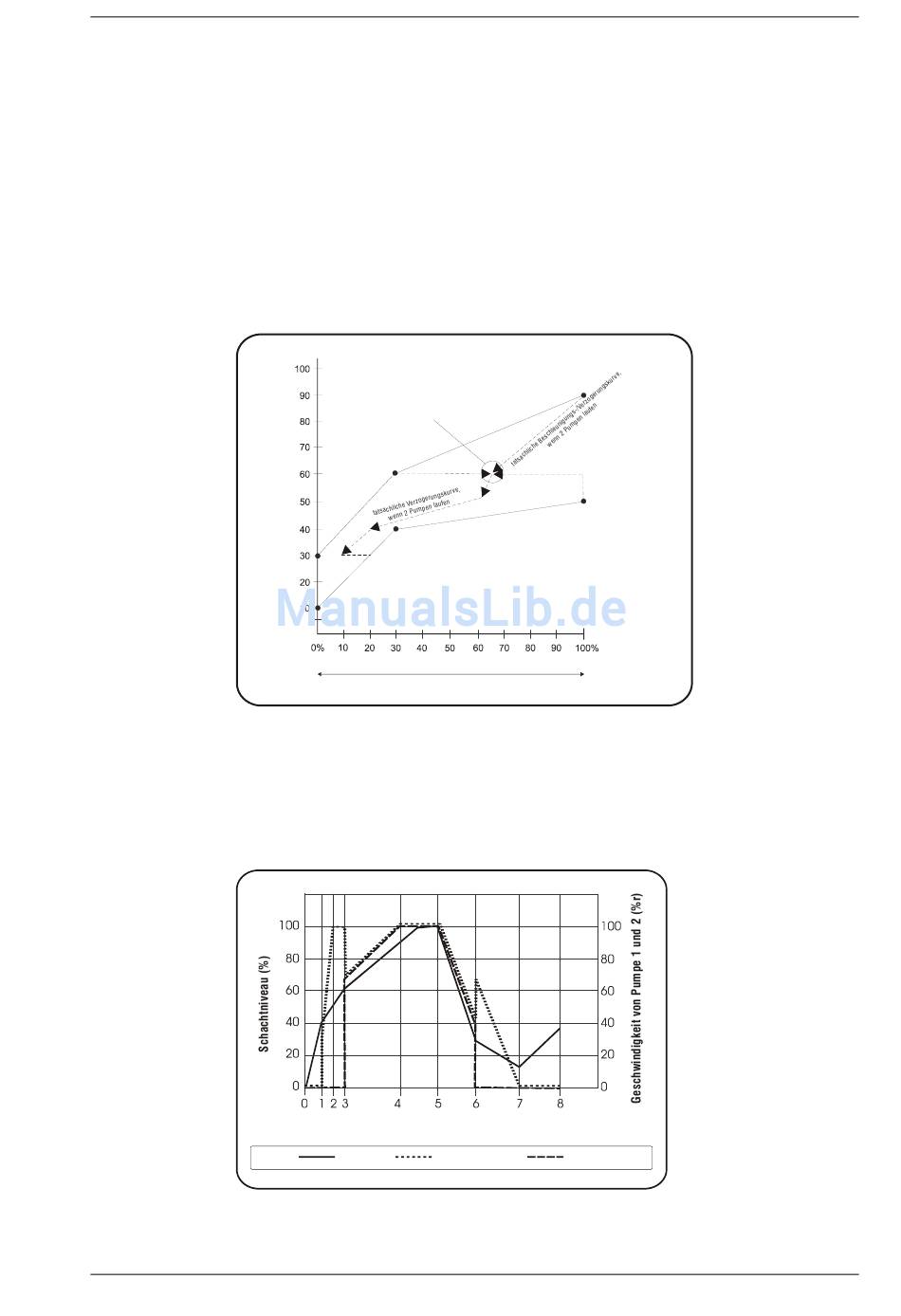

Abbildung 22—Pumpengeschwindigkeiten im Zusammenhang mit
Schachttiefe
Abbildung 23 zeigt eine typische Sequenz von Ereignissen während des Füllen und
Leeren eines Schachts, das von einer MultiTrode VFD-Pumpensteuerung gesteuert
wird. Die nummerierten Schritte in der Erklärung beziehen sich auf die zeitlichen
Ereignisse unten im Diagramm.
Legende
Abbildung 23—VFD-Steuerungssequenz
tatsachliche Pumpengeschwindigkeit
Pumpe 2 = 65%r
Pumpe 2
ein
Pumpe 1
ein
Pumpe 1 geht auf die normale Kurve zuruck,
aus
wenn sich Pumpe 2 abschaltet
aus
geringe Geschwindigkeit
Am Regler eingestellter Geschwindigkeitsbereich in Prozent
4mA
Zeit (pro Ereignis)
Geschwindigkeit Pumpe 1
Schachtniveau
Pumpe 2
100%r
Pumpe 1 verlangsamt sich,
wenn Pumpe 2 startet
Pumpe 1
100%r
volle Geschwindigkeit
20mA
Geschwindigkeit Pumpe 2
