Installation und Anschließen des MT2PC
12.2.4.3. Thermistor
An die AS und BS-Fehlereingaben einen
PTC-Thermistor anschließen. Der
Fehlerzustand ist folgendermaßen:
3,3kΩ–O/C: Fehler
1,8kΩ–2,5kΩ: Manuelles Zurückstellen.
0–1,8k: Automatisches Zurückstellen.
Nach dem Anschließen EDS 27, 28 und 29
auf die für die Anlage erforderlichen Werte
setzen.

12.2.4.4. Dichtungsfehlererkennung

Sensoren für leitfähige Dichtungen und Relais werden an die
Verzögerungsfehlereingaben (AD) oder (BD) angeschlossen.
Nach dem Anschließen EDS 27, 30 und 31 auf die für die Anlage erforderlichen
Werte setzen.
Abbildung 47: Eingaben für Sensoren
12.2.4.5. "MiniCas" Relais
Minicas-Relais haben saubere Kontaktausgaben und sollten nur an die Eingaben
für kritische oder nicht-kritische Fehler angeschlossen werden. Siehe Abschnitt
12.2.4.1.
12.2.4.6. Bi-Metallstreifen
Wenn Bi-Metallstreifen für thermale
Überlastung verwendet werden, die
Eingaben für kritische Fehler so wie in dem
Diagramm gezeigt anschließen.
Dann EDS 24 – Eingaben für kritische
Fehler NO/NC – auf Ein = ‚normalerweise
geschlossen' programmieren. (d.h. bei
Fehler offen.)
Page 68
VERSCH. FEHLEREINGABEN
SP KL AC AN AD AS BC BN BD BS
PUMPE 1 PUMPE 2
PUMPE 1 PUMPE 2
für leitfähige Dichtungen
FEHLEREINGABEN
VERSCH.
SP KL AC AN AD AS BC BN BD BS
PUMPE 1

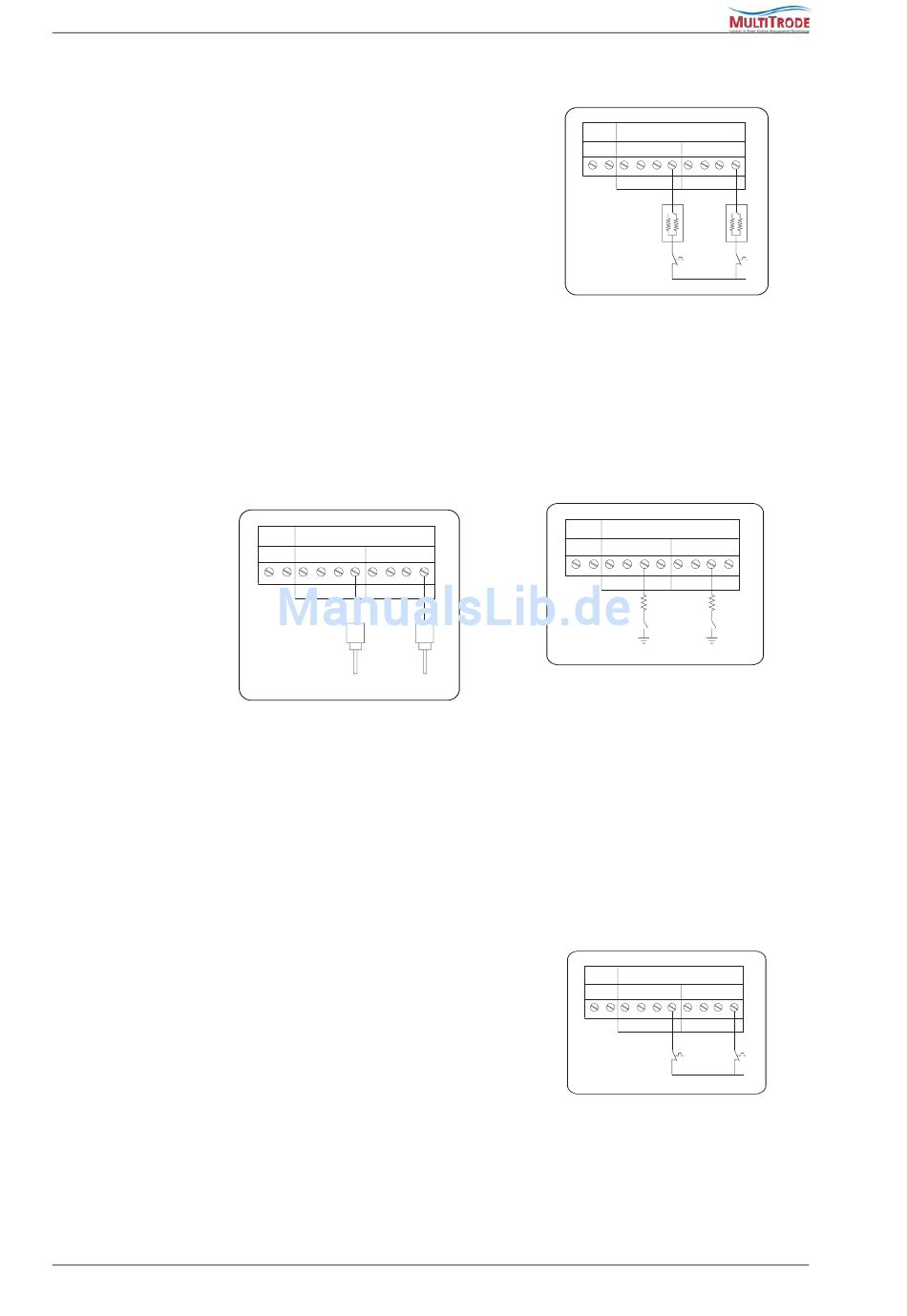

Abbildung 46: Thermistor-
Verbindungen.
VERSCH. FEHLEREINGABEN
SP KL AC AN AD AS BC BN BD BS
PUMPE 1 PUMPE 2
20K
E1 o E
Einen 20KΩ±20% Resistor einsetzen,
wenn ein externes Dichtungsfehler-
Relais verwendet wird
Abbildung 48: Externes
Dichtungsfehler-Relais
VERSCH. FEHLEREINGABEN
SP KL AC AN AD AS BC BN BD BS
PUMPE 1
Abbildung 49: Bi-Metallstreifen-
Verbindungen.
PUMPE 2
E1
20K
E1 o E
PUMPE 2
E1
