Anleitungen zum Betrieb und zur Wartung der Pumpensteuerung

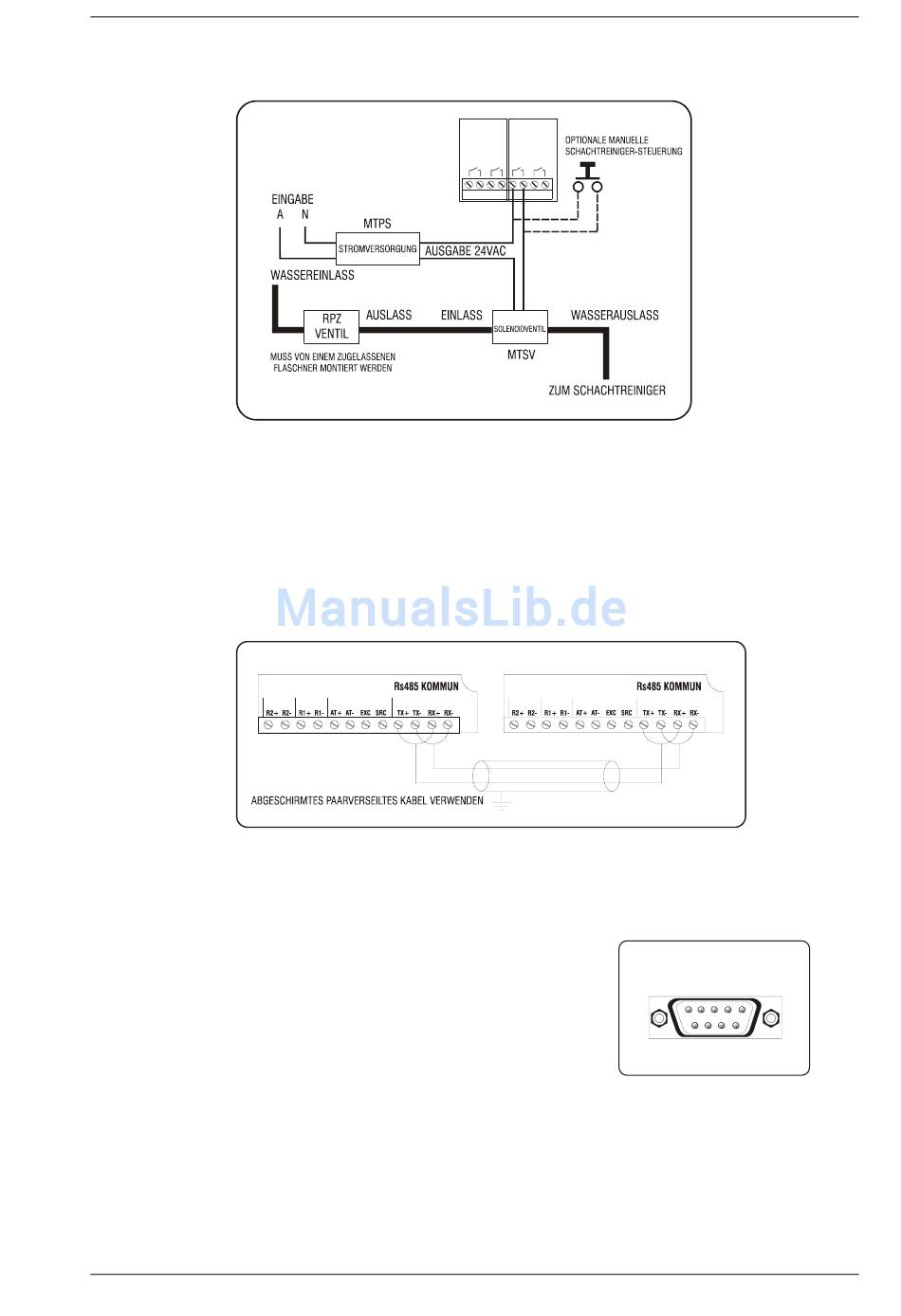

12.2.6. Anschluss des Schachtreinigers
Abbildung 55: Anschlussdiagramm für den Schachtreiniger
12.3. Anschluss des MT2PC an andere Einheiten
12.3.1. Verbinden des MT2PC mit einem MonitorPro
Dem Diagramm unten folgen, wenn Einheiten mithilfe eines RS485 LAN
miteinander verbunden werden.
MT2PC
Abbildung 56: Anschluss des MonitorPro mit der
Kommunikationsschnittstelle von MT2PC
12.3.1.1. Kommunikationsschnittstelle
Die DB9-Buchse ist eine geschützte
RS232/RS485-Verbindung zum Einsatz mit
der MTCDS-Steuerungs- und Diagnostik-
Software und genehmigten digitalen
Funkgeräten.
ANALOG 4-20mA
PUMPEN
KONFIGURIERBARE
AUSGABEN
1
2
DO4 DO5
A1 A2 B1 B2
S1 S2 M1 M2
MonitorPro/MT2PC
ANALOG 4-20mA
EIN 2
EIN 1
AUS
!Vorsicht: Nur Kabel von MultiTrode
KOMUNIKATIONS-SCHNITTSTELLE
Kommunikationsbuchse DB9
GEBER
EMPF.
verwenden, da sonst Schaden
entstehen konnen.
Abbildung 57:
