12.1.2. Methode 2 – Plattenbefestigung
Die MT2PC Das // kann wie in den folgenden Diagrammen gezeigt als
vollständige Einheit an der Innenseite einer Tür befestigt werden.

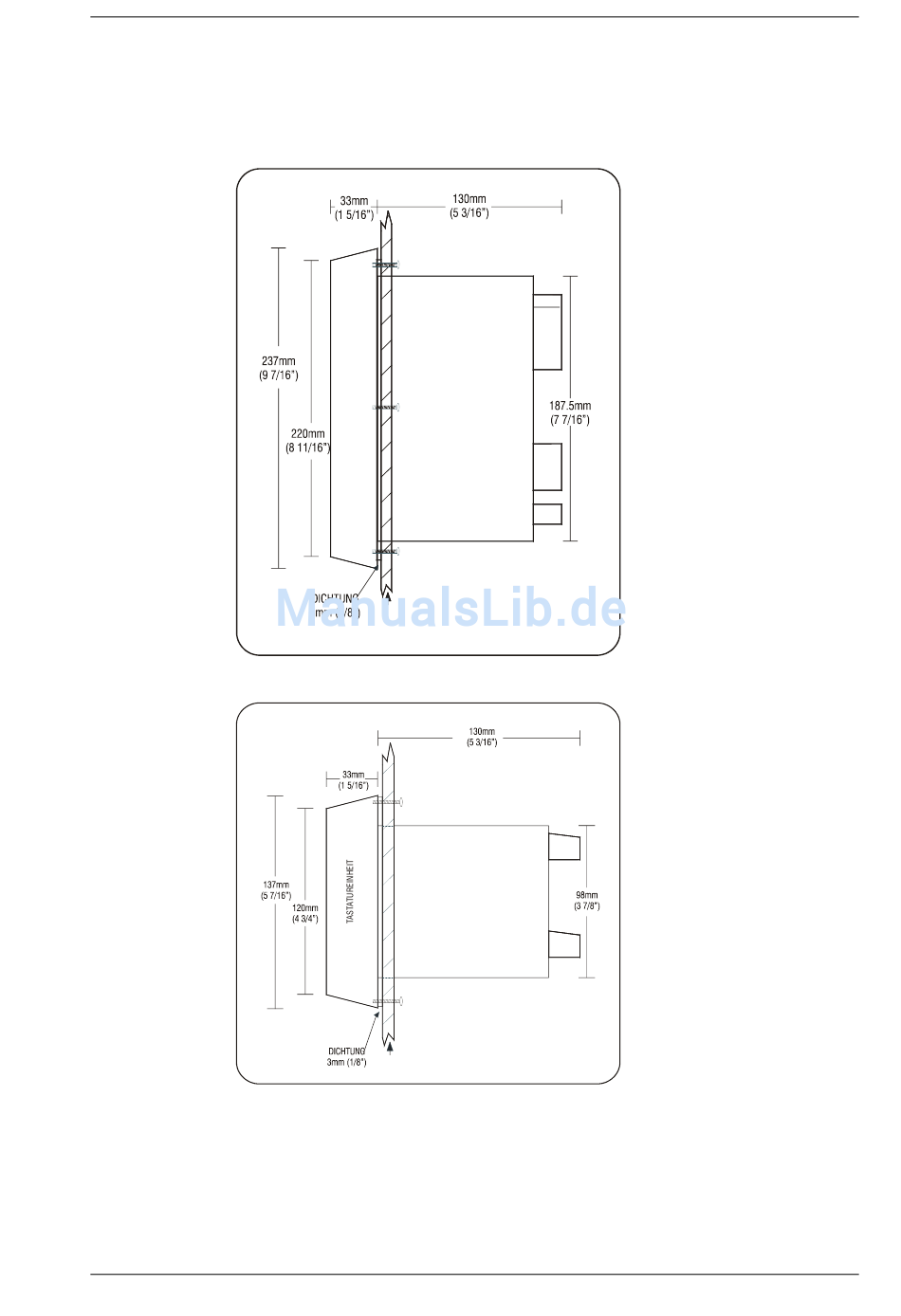

ANSICHT VON OBEN
SCHALTPULTTAFEL
Abbildung 28: Plattenbefestigung eines , Ansicht von oben
MT2PC
SEITENANSICHT DER STEUERUNG
SCHALTPULTTAFEL
Abbildung 29: Plattenbefestigung eines MT2PC, Seitenansicht
Wenn diese Installationsmethode verwendet wird, das kurze Kabel (als Option in
dem Plattenbefestigungs-Set für MTxPC geliefert) zwischen der Tastatur und der
Steuerung (siehe unten) einsetzen. Dann die beiden Teile mit den im
Plattenbefestigungs-Kit gelieferten Schrauben zusammenschrauben. Sicherstellen,
