Anleitungen zum Betrieb und zur Wartung der Pumpensteuerung

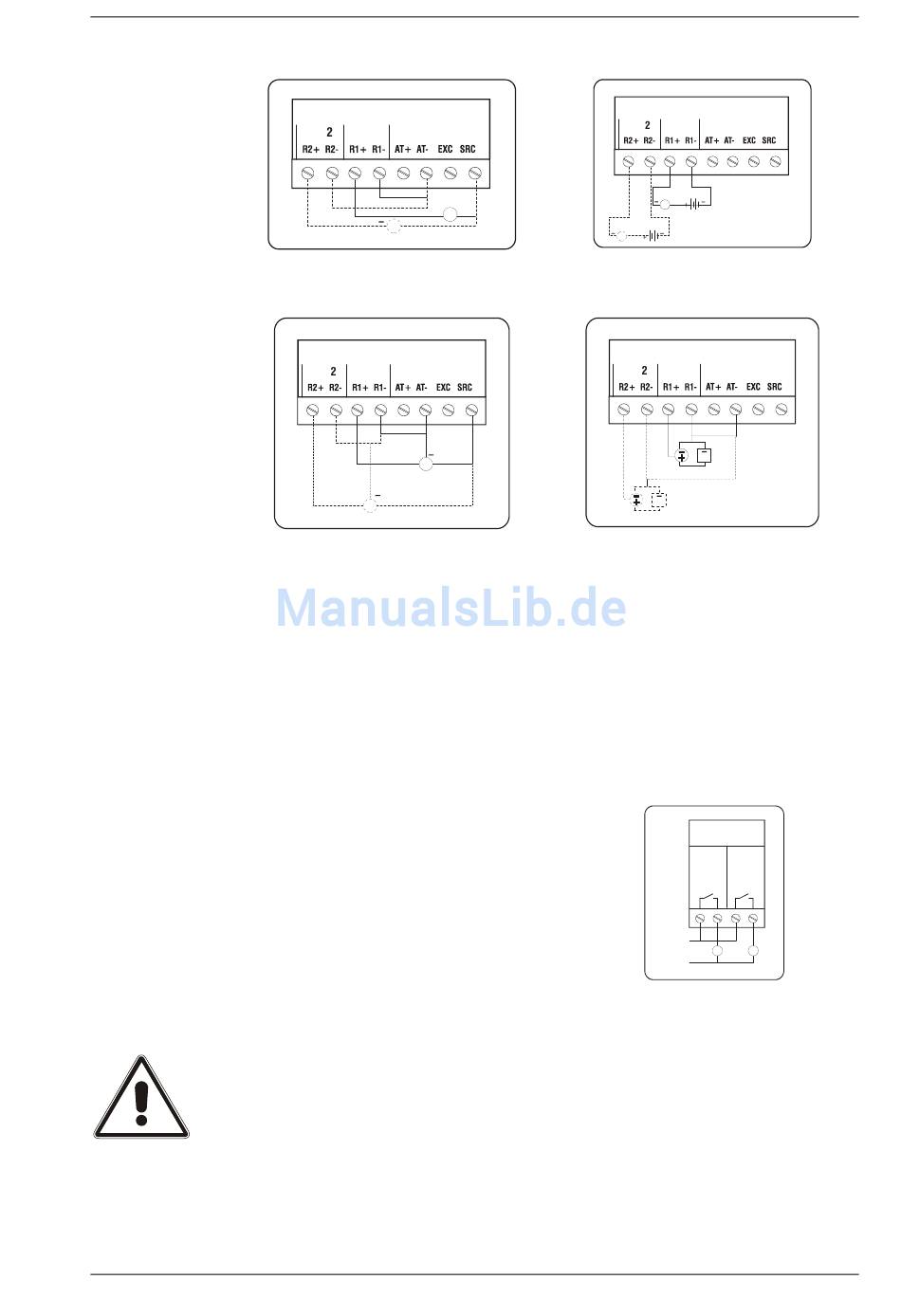

Abbildung 36:
Abbildung 38:
Anmerkung: Wenn die analoge Eingabe wie in Abbildung 37 angeschlossen
werden muss, ist es vorzuziehen, den negativen Abschnitt der
Versorgungsschleife zu erden. Es muss anhand der Handbücher für den
Geber und die Stromversorgung überprüft werden, ob das möglich ist.
12.2.3. Ausgaben
In diesem Abschnitt werden die Anschlüsse der Pumpensteuerungs-Ausgaben
beschrieben.
12.2.3.1. Pumpenrelais
Die aktive Leitung mit A1 und B1verbinden.
Die Schützspulen oder Startrelais der Pumpe
an die Ausgänge A2 und B2 anschließen.
Nennspannung der Relais ist 250V, 5A
ohmisch oder 2A induktiv.
WICHTIG: KONTAKTSPITZENUNTERDRÜCKER
JEDES RELAIS IST MIT EINER RC-UNTERDRÜCKUNG
AUSGESTATTET. DIE AKTIVE LEITUNG /
LASTVERBINDUNGEN MÜSSEN FOLGENDERMASSEN
AUSSEHEN:
AKTIVE LEITUNG MIT A1, B1, H1, J1, K1, S1 UND
M1VERBINDEN.
ANALOG 4-20mA
EIN
EIN 1
AUS
T
+
T
Erregung – zwei
MT2PC
Kabel.
ANALOG 4-20mA
AUS
EIN
EIN 1
ALLGEMEIN
4-20mA
+
ALLGEMEIN
+
4-20mA
–Erregung –
MT2PC
drei Kabel
ANALOG 4-20mA
EIN
EIN 1
AUS
+
T
+
T
Abbildung 37: Externe Erregung –
zwei Kabel
ANALOG 4-20mA
EIN
EIN 1
+
4-20mA
+
ANSCHLUSS
4-20mA
Abbildung 39: Externe Erregung –
drei Kabel.
PUMPEN
1
A1 A2
LEITER
P1
NULL
Abbildung 40: Relaiskontakt.
AUS
ANSCHLUSS
2
B1 B2
P2
Page 65
