Installation und Anschließen des MT2PC
LAST MIT A2, B2, H2, J2, K2, S2 UND M2VERBINDEN.
MULTITRODE EMPFIEHLT DIE VERWENDUNG EINES
HILFSRELAIS WENN EIN FREQUENZREGLER AN DIESE
AUSGÄNGE ANGESCHLOSSEN WIRD. AUF DIESE WEISE
WERDEN KRIECHSTRÖME VERHINDERT, DIE DIE MOTOREN
EINSCHALTEN KÖNNTEN.
DAS UMKEHREN DER KONTAKTVERBINDUNGEN SETZT DIE
KONTAKTSPITZENUNTERDRÜCKER AUSSER KRAFT.
Anmerkung: Wenn Schalterschütze über Hilfsrelais direkt an die Steuerung
angeschlossen sind, ist das interne RC nicht gegen Spitzen wirksam, die von
diesen Schützen erzeugte werden. RCs sind von den örtlichen MultiTrode-
Verkaufsstellen oder Elektro-Großhändlern erhältlich.

12.2.3.2. Konfigurierbare Digitale Ausgaben

Eine digitale Ausgabe wird aktiviert, wenn
der gewählte Zustand der Quelle erreicht ist
(siehe Abschnitt 8.7 für mehr Informationen
über die Konfiguration von digitalen
(Relais-) Ausgaben.)
Anmerkung: Wichtige Informationen über
in diesen Ausgängen befindliche
Spitzenunterdrücker sind in 12.2.3—
Ausgaben
Page 66
KONFIGURIERBARE
AUSGEBEN
DO1 - DO5
DO1 DO2 DO3
H1 H2 J1 J2 K1 K2

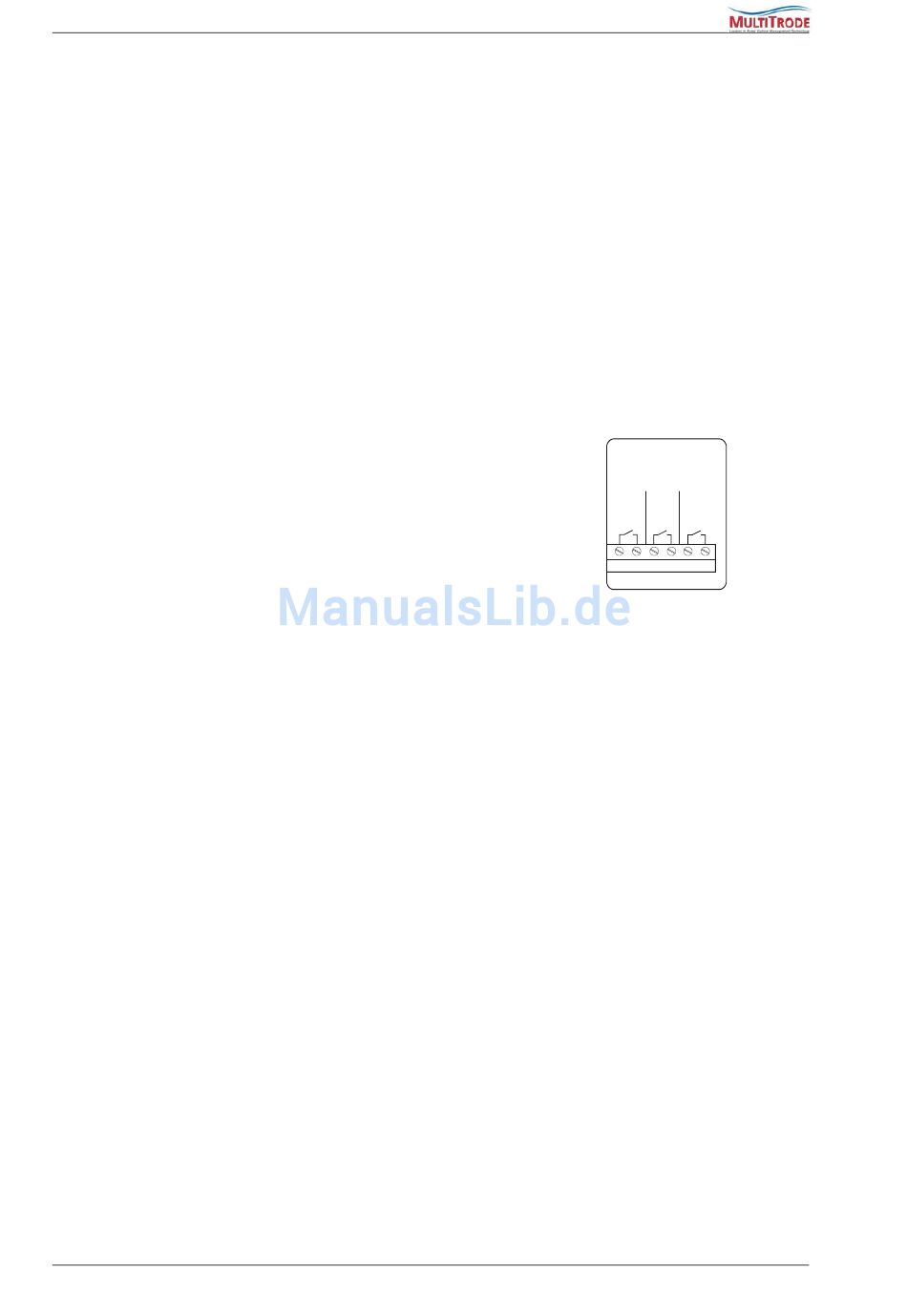

Abbildung 41: Konfigurierbare
Relaisverbindungen.
