Anleitungen zum Betrieb und zur Wartung der Pumpensteuerung
12.2. Anleitungen zum Anschließen
Die folgenden Abschnitte beschreiben im Detail, wie das MT2PC angeschlossen
werden muss.
240VAC, 10-30VDC
ODER BEIDES ZUR
ZUSATZLICHEN SICHERUNG
MULTITRODE
10=SENSORFUHLER
12.2.1. Stromversorgung
Die Stromversorgung für das MT2PC kann
ein Netzanschluss (240 V oder 110 V) bei
50/60 Hz und /oder gleichzeitig eine GS-
Quelle zwischen 10 und 30 V sein. Beide
Quellen können zur Redundanz gleichzeitig
angeschlossen werden.
Ein geeigneter Trennschalter (20VA,
verzögerte Auslösung) sollte in Reihe mit
der aktiven Leitung installiert werden und
das Gerät sollte durch einen geeigneten
Schalter abschaltbar sein, da das Gerät
keinen Ein/Aus-Schalter hat.
Alle Installationen, auch die mit GS
betriebenen, erfordern einen Anschluss der
Masse mit einer sicheren Erdung, sowohl
aus Sicherheitsgründen, als auch zum
fehlerlosen Betrieb der leitfähigen Fühler.
WARNUNG: WENN DAS GERÄT NICHT AN EINE GEEIGNETE
ERDUNG ANGESCHLOSSEN WIRD, SIND FEHLERHAFTER
BETRIEB, BESCHÄDIGUNGEN DES GERÄTS, VERLETZUNGEN
ODER TOD MÖGLICH.
!Vorsicht: Nur Kabel von MultiTrode
TASTENFELD
verwenden, da sonst Schaden entstehen
konnen.
KOMMUNIATIONS-SCHNITTSTELLE
ANSCHLUSS
KONFIGURIERBARE AUSGABEN
ERDUNG
FUHLEREINGABEN
VERSCHIEDENES
EINGETRAGEN

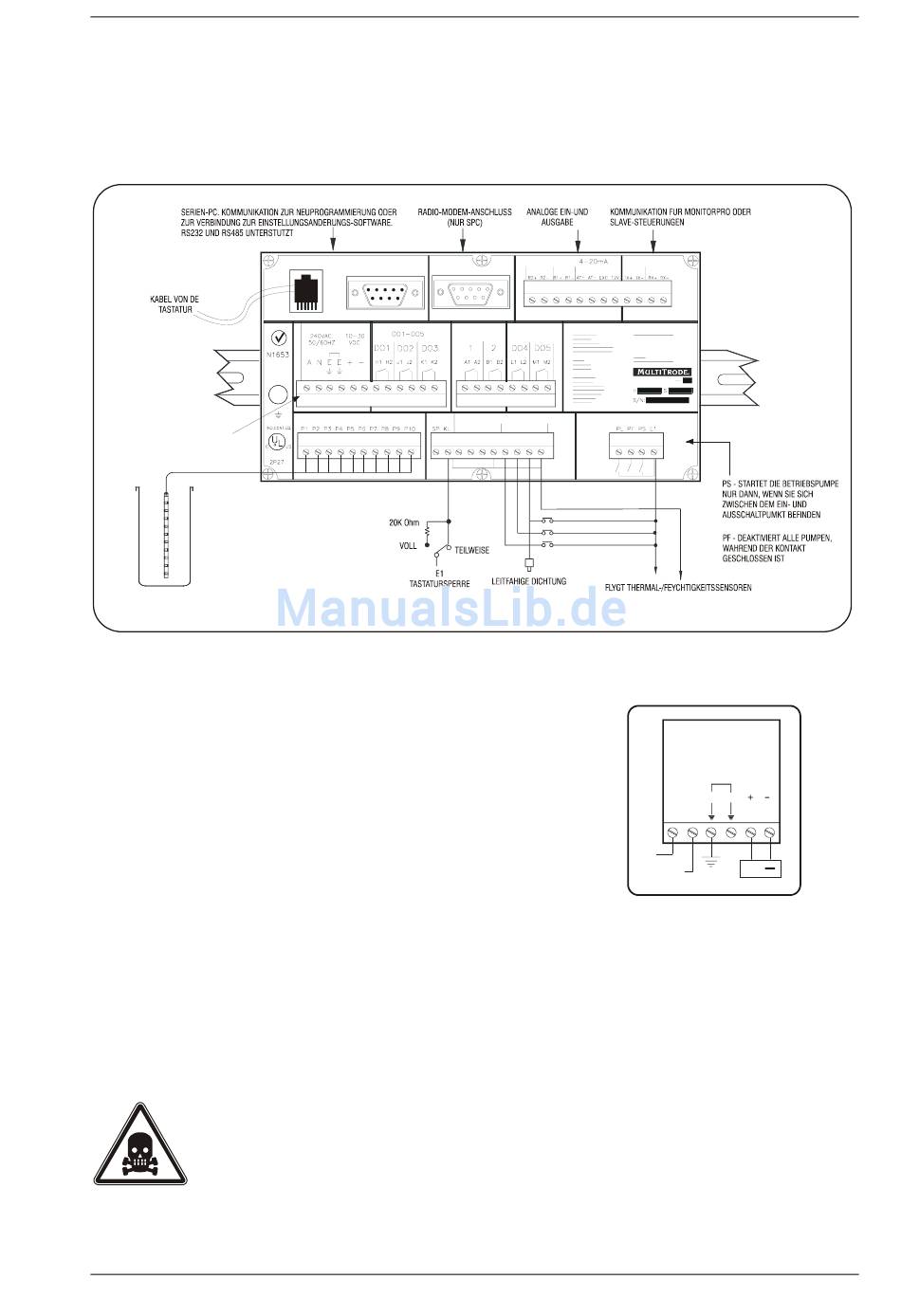

Abbildung 31: Anschlüsse auf der Rückplatte.
RS485 KOMMUN.
ANALOG
EIN 2
EIN 1
AUS
GEBER
MODEM
KONFIGURIERBARE
PUMPEN
AUSGABEN
FEHLEREINGABEN:
C = KRITISCH
N = NICHT-KRITISCH
D = VERZOGERUNG/DICHTUNG
S = THERMAL/UNDICHTIGKEIT
PUMPEN
A = PUMPE 1
B = PUMPE 2
VERSCHIEDENES:
SP = SPEZIELL
KL = TASTATURSPERRE
PL = MAXIMALNIVEAUS
PF = STROMAUSFALL
PS = PULSSTART
E1 = ERDUNG
FEHLEREINGABEN
VERSCHIEDENE EINGABEN
AC AN AD AS
BC BN BD BS
PUMPE 1
PUMPE 2
VERZOGERUNGSFEHLER
NICHT-KRITISCH
KRITISCH
Abbildung 32: Anschluss der
EMPF.
VOLLE BETRIEBSEINSTELLUNG:
H= NIVEAUALARM 1
J = NIVEAUALARM 2
K = ALLGEMEINER ALARM
ALARME:
H,K,J,S,M = KONFIGURIERBAR
MODELL:
MT2PC
ANSCHLUSS
10 - 30
110VAC
VDC
50/60HZ
A
N
E
E
NULL
+
LEITER
Stromzufuhr.
