Anleitungen zum Betrieb und zur Wartung der Pumpensteuerung
4.

7.2.1. Beispiel: Aktualisieren eines Ein/Aus-EDS

In diesem Beispiel wird der Niveaualarm von einer ständigen in eine blinkende
Ausgabe geändert.
Gemäß der EDS-Tabelle auf den folgenden Seiten wird diese Funktion durch EDS
3 gewählt.
1.
2.
EMPFINDLICHKEIT
50 VERFUGBAR VERFUGBAR
40 FEHLER (AUTO ZURUCKS) FEHLER (AUTO ZURUCKS)
30 SPERRE (MAN ZURRUCKS) SPERRE (MAN ZURRUCKS)
20 MOTOR UBERHITZT MOTOR UBERHITZT
10
DICHTUNGSFEHLER DICHTUNGSFEHLER
EIN/AUS
NIVEAUEINSTELLING
Anmerkung: Die Tasten werden etwas anders verwendet, als bei der
Wahl der EDS-Nummer.
Wenn der richtige Wert eingestellt ist, ALARM ZURÜCK (EINST.) drücken, um
den neuen Wert einzugeben und in den EDS-Wahlmodus zurückzugehen.
Wenn das Einstellungsverfahren abgebrochen werden soll, BETRIEB
WÄHLEN (BEENDEN) drücken und dadurch in den EDS-Wahlmodus
zurückschalten, ohne den Wert des aktuellen EDS zu ändern.
o Für EDS des Einstellungs-Typs:
Das Verfahren zu Einstellung von Werten für Einstellungs-EDS ist ähnlich
dem Verfahren, das für EDS mit numerischen Werten verwendet wird. Die
Werte werden jedoch vom Statusbalken abgelesen und zum Ändern der
Werte darf nur EINS WÄHLEN und EINS ZURÜCK verwendet werden. Im Fall
eines EDS, das eine Zeit angibt, werden die Werte durch fortlaufendes
Drücken von EINS ZURÜCK erhöht. Sie beginnen bei 0,25 Sekunden über 0,5
Sekunden usw. bis zu 120 Sekunden. Die nächste Srequenz ist 0,25 Minuten.
Es leuchtet daher das unterste LED-Lämpchen und außerdem die Anzeige
MINUTEN. 0,25 Minuten wird von 0,5 Minuten usw. bis zu 120 Minuten
gefolgt. Durch Drücken von EINS WÄHLEN wird nach unten, in die
umgekehrte Richtung eingestellt.
Beachten Sie, dass es möglich ist, Perioden von 15, 30 und 60 Sekunden
einzustellen – sie entsprechen 0,25, 0,5 und 1 Minute.
ALARM ZURÜCK noch einmal drücken, um alle Einstellungen zu speichern.
BETRIEB WÄHLEN (BEENDEN) kann jederzeit während des Verfahrens
gewählt werden, um alle Änderungen abzubrechen und zur Standard-
Anzeige zurückzukehren.
Den Modus zur EDS-Einstellung durch Drücken der ‚EDS-Einstellungs-
Kombo' aktivieren.
Die HI- und LO-Lämpchen blinken und fordern dazu auf, die EDS-Nummer
zu wählen. EINS ZURÜCK einmal drücken und dann loslassen. Der EDS geht
von 1 auf 2. EINS ZURÜCK drücken und wieder loslassen, um zu EDS 3
überzugehen.
Nun ist das richtige EDS angezeigt und der Wert kann geändert werden. Das
EIN/AUS-Lämpchen in der Taste ZWEI ZURÜCK ist eine Aufforderung, dies
zu tun.

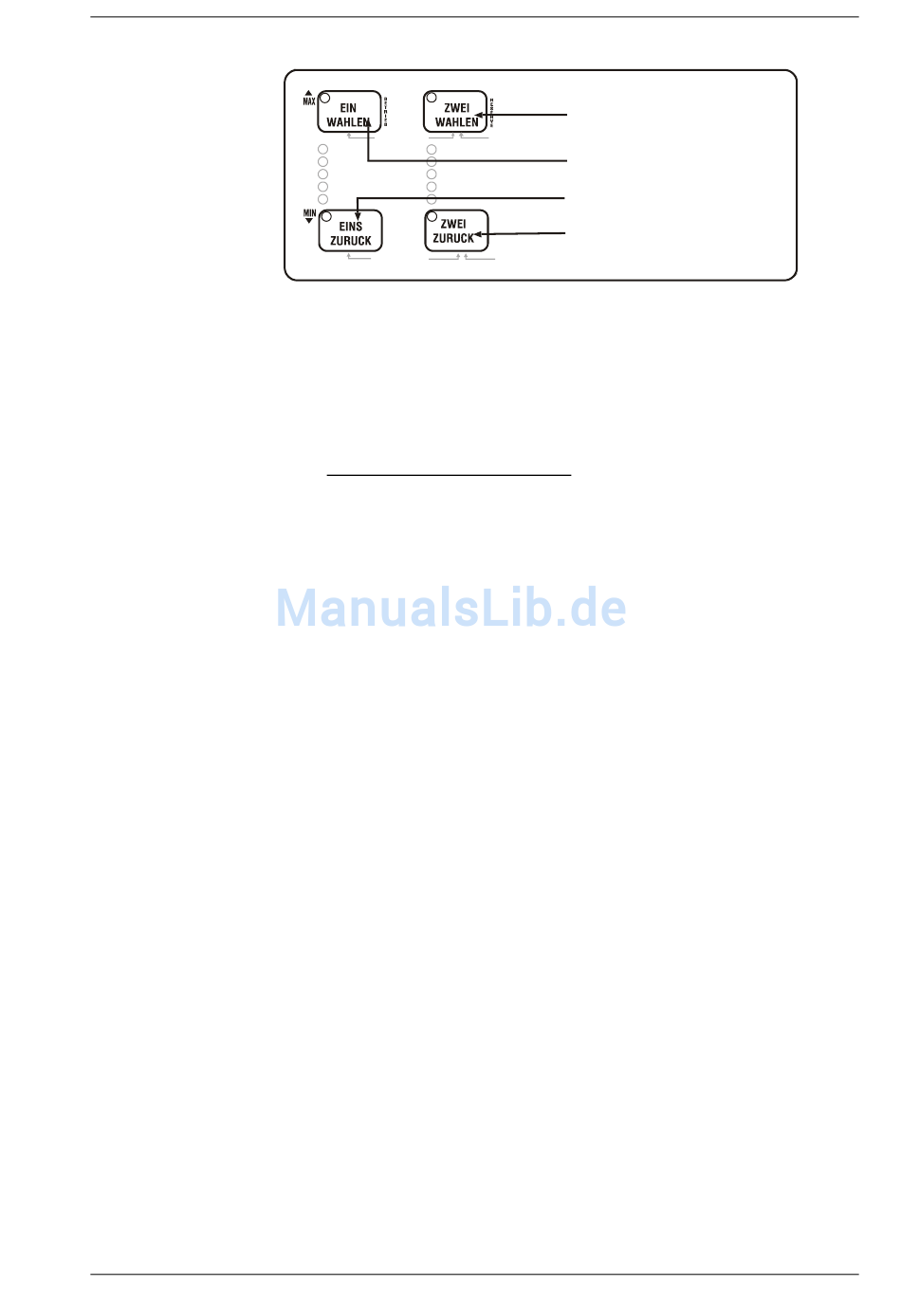

+10 zum Verringern des Werts um 10
SCHALTER
- 1 zum Verringern des Werts um 1
+1 zum Erhöhen der Werte um 1
+1 zum Erhöhen des Werts um 10
VERZOGERUNGEN EINSTELLEN
