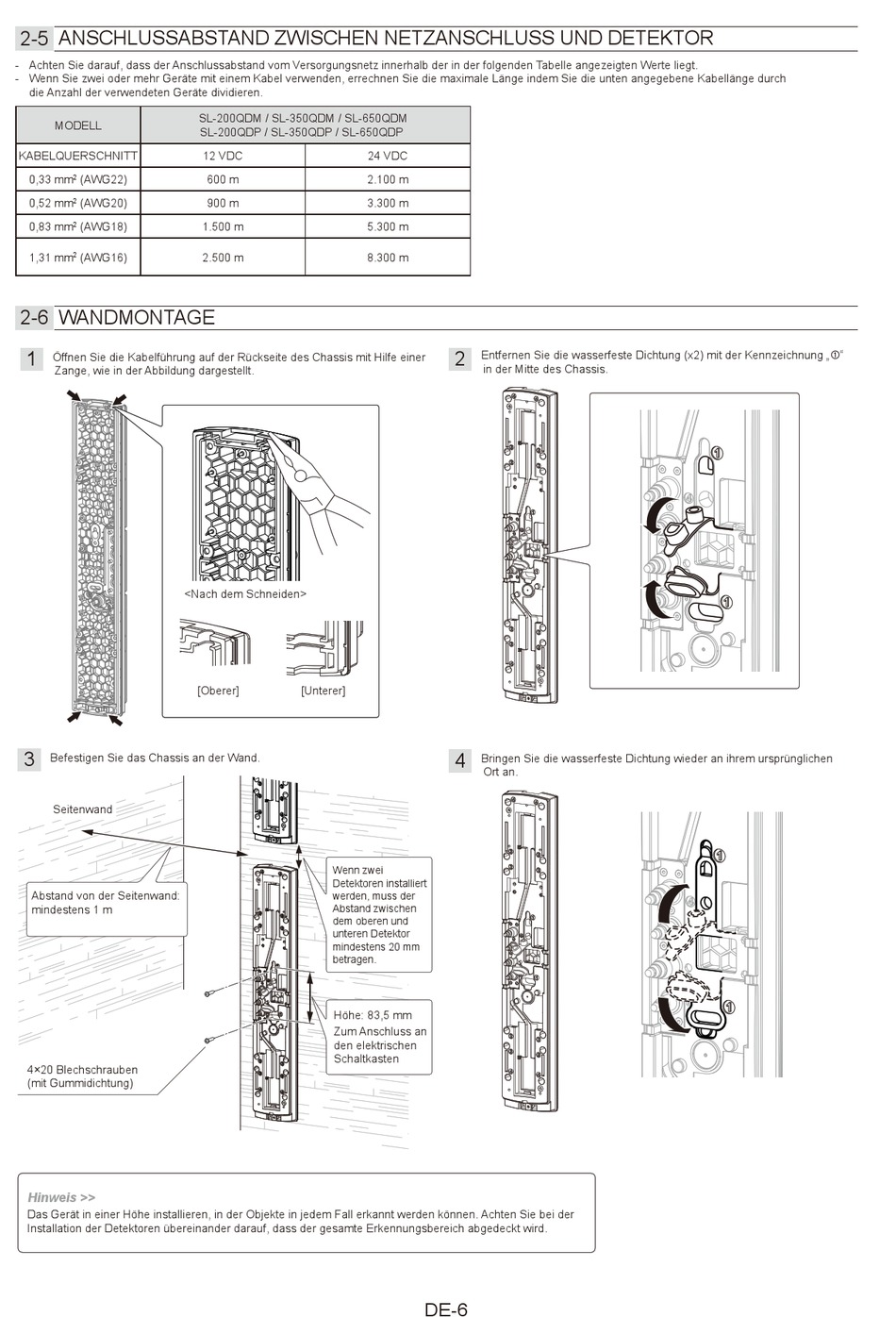

2-5
ANSCHLUSSABSTAND ZWISCHEN NETZANSCHLUSS UND DETEKTOR
- Achten Sie darauf, dass der Anschlussabstand vom Versorgungsnetz innerhalb der in der folgenden Tabelle angezeigten Werte liegt.
- Wenn Sie zwei oder mehr Geräte mit einem Kabel verwenden, errechnen Sie die maximale Länge indem Sie die unten angegebene Kabellänge durch
die Anzahl der verwendeten Geräte dividieren.
MODELL
KABELQUERSCHNITT
0,33 mm
(AWG22)
2
0,52 mm
(AWG20)
2
0,83 mm
(AWG18)
2
1,31 mm
(AWG16)
2
2-6
WANDMONTAGE
1
Öffnen Sie die Kabelführung auf der Rückseite des Chassis mit Hilfe einer
Zange, wie in der Abbildung dargestellt.
<Nach dem Schneiden>
3
Befestigen Sie das Chassis an der Wand.
Seitenwand
Abstand von der Seitenwand:
mindestens 1 m
4×20 Blechschrauben
(mit Gummidichtung)
Hinweis >>
Das Gerät in einer Höhe installieren, in der Objekte in jedem Fall erkannt werden können. Achten Sie bei der
Installation der Detektoren übereinander darauf, dass der gesamte Erkennungsbereich abgedeckt wird.
SL-200QDM / SL-350QDM / SL-650QDM
SL-200QDP / SL-350QDP / SL-650QDP
12 VDC
24 VDC
600 m
2.100 m
900 m
3.300 m
1.500 m
5.300 m
2.500 m
8.300 m
[Oberer]
[Unterer]
Wenn zwei
Detektoren installiert
werden, muss der
Abstand zwischen
dem oberen und
unteren Detektor
mindestens 20 mm
betragen.
Höhe: 83,5 mm
Zum Anschluss an
den elektrischen
Schaltkasten
2
Entfernen Sie die wasserfeste Dichtung (x2) mit der Kennzeichnung „"
in der Mitte des Chassis.
4
Bringen Sie die wasserfeste Dichtung wieder an ihrem ursprünglichen
Ort an.
DE-6
