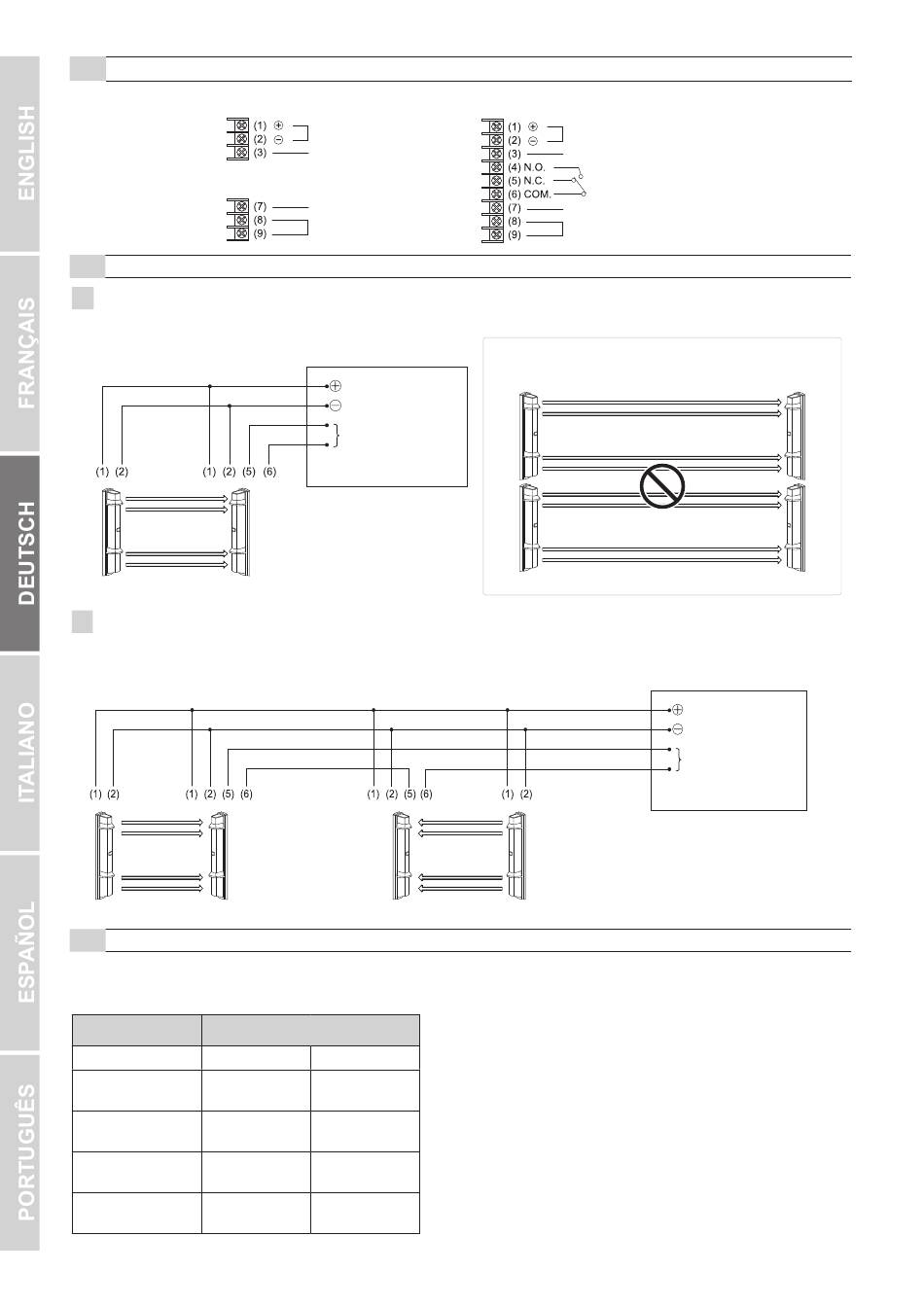

2-3 ANSCHLUSSKLEMME

<Sender>

2-4 SCHALTPLAN

1 1 System
Schließen Sie die Versorgungsnetze in Parallelschaltung an.
Sender Empfänger
2 2 Systeme nebeneinander
Schließen Sie das Versorgungsnetz in Parallelschaltung an. Für einen normal geschlossenen Alarmausgang verbinden Sie die Geräte seriell und für einen normal
geöffneten Ausgang in Parallelschaltung (die folgende Abbildung zeigt ein Beispiel für einen normal geschlossenen Alarmausgang).
Sender Empfänger

2-5 ANSCHLUSSABSTAND ZWISCHEN NETZANSCHLUSS UND DETEKTOR

- Achten Sie darauf, dass der Anschlussabstand vom Versorgungsnetz innerhalb der in der folgenden Tabelle angezeigten Werte liegt.
- Wenn Sie zwei oder mehr Geräte mit einem Kabel verwenden, errechnen Sie die maximale Länge indem Sie die unten angegebene Kabellänge durch die Anzahl
der verwendeten Geräte dividieren.
MODELL
KABELQUERSCHNITT 12 VDC
2
0,33 mm
400 m
(AWG22)
2
0,52 mm
600 m
(AWG20)
2
0,83 mm
1000 m
(AWG18)
1,31 mm 2
1500 m
(AWG16)
POWER INPUT 10.5-30VDC
(STROMEINGANG 10,5–30 VDC)
SPARE (NICHT BELEGT)
SPARE (NICHT BELEGT)
TAMPER OUTPUT (N.C.)
(SABOTAGEAUSGANG (NC))
KONTROLLPANEL
STROMVERSORGUNG
ALARM
NC
Empfänger
SL-200/350/650QN
24 VDC
2300 m
3600 m
5800 m
9200 m
<Empfänger>
POWER INPUT 10.5-30VDC
(STROMEINGANG 10,5–30 VDC)
SPARE (NICHT BELEGT)
ALARM OUTPUT (ALARMAUSGANG)
SPARE (NICHT BELEGT)
TAMPER OUTPUT (N.C.)
(SABOTAGEAUSGANG (NC))
Hinweis>>
2 übereinander angeordnete Systeme sind nicht möglich.
Sender
Sender
DE-4
Empfänger
KONTROLLPANEL
STROMVERSORGUNG
ALARM
NC
