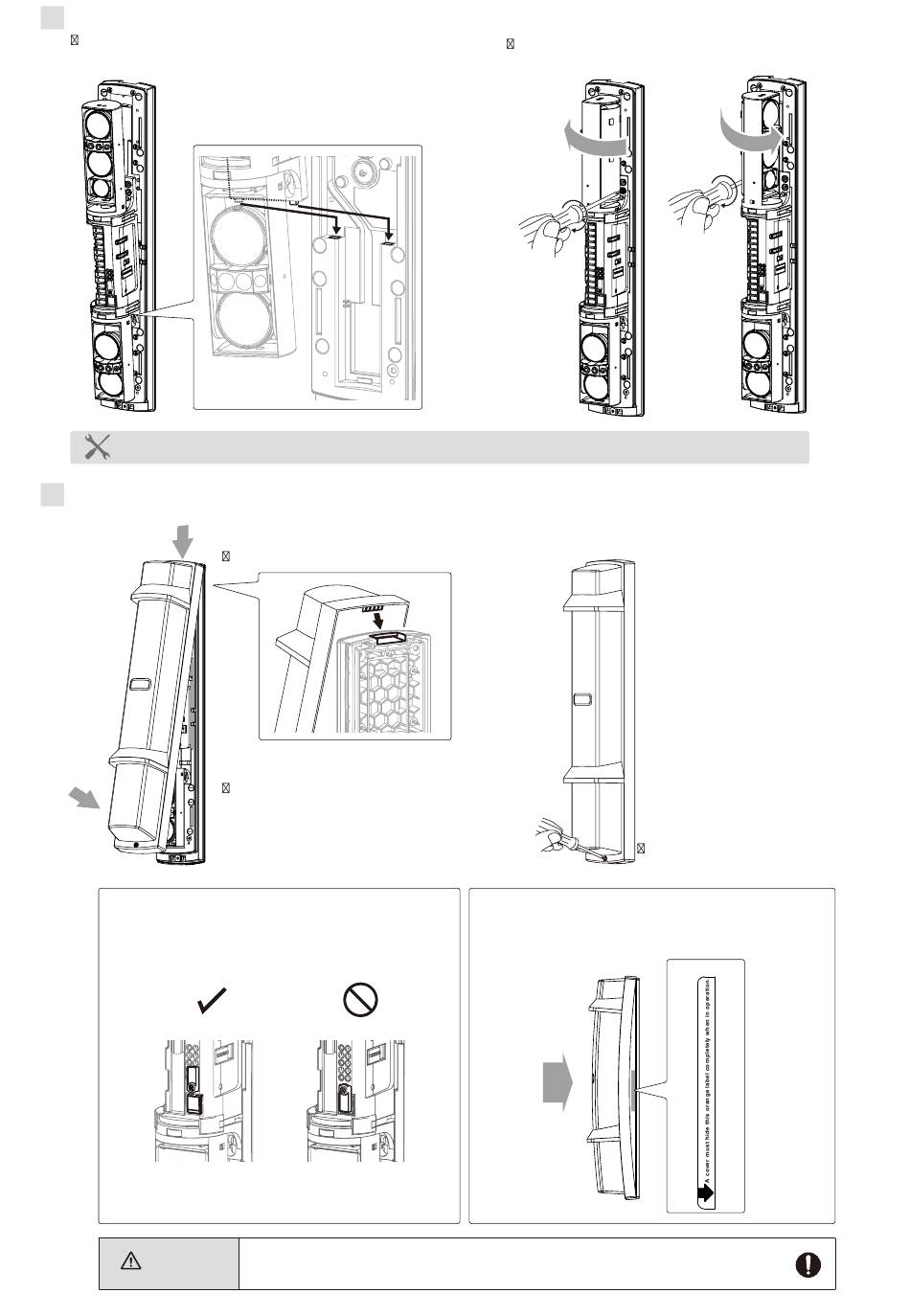

Befestigen Sie das Grundgerät.
Setzen Sie zuerst den unteren Teil ein und drücken Sie anschließend
den oberen Teil ins Chassis.
Führen Sie Funktionseinstellungen und optische Ausrichtungen noch vor Anbringung der Abdeckung aus.
5
Schließen Sie die Abdeckung und prüfen Sie, ob das Gerät funktioniert.
Hinweis >>
Setzen Sie das Sabotage-Sicherungsblech mit der Vorderseite
nach oben ein. Andernfalls kann das Gerät beschädigt werden.
Vorsicht
Hängen Sie die Abdeckung in den oberen Teil des Chassis ein.
Drücken Sie den unteren Teil der Abdeckung
auf das Chassis, bis die Abdeckung mit einem
Klicken einrastet.
Vermeiden Sie jeglichen Kontakt mit der optischen Einheit, wenn Sie die Abdeckung montieren.
Andernfalls kann es auf Grund der Verschiebung der optischen Achse zu Fehlfunktionen kommen,
was wiederum eine Neueinstellung erfordert.
Drehen Sie die optische Einheit um 90 Grad und ziehen Sie die
Schrauben fest (auf beiden Seiten).
1
2
Hinweis >>
Drücken Sie auf den mittleren Teil der Abdeckung und verbergen
Sie das orangefarbene Etikett vollständig während des Betriebs.
DE-7
3
4
Ziehen Sie die Sicherungsschraube
der Abdeckung fest.
Orangefarbenes Etikett
