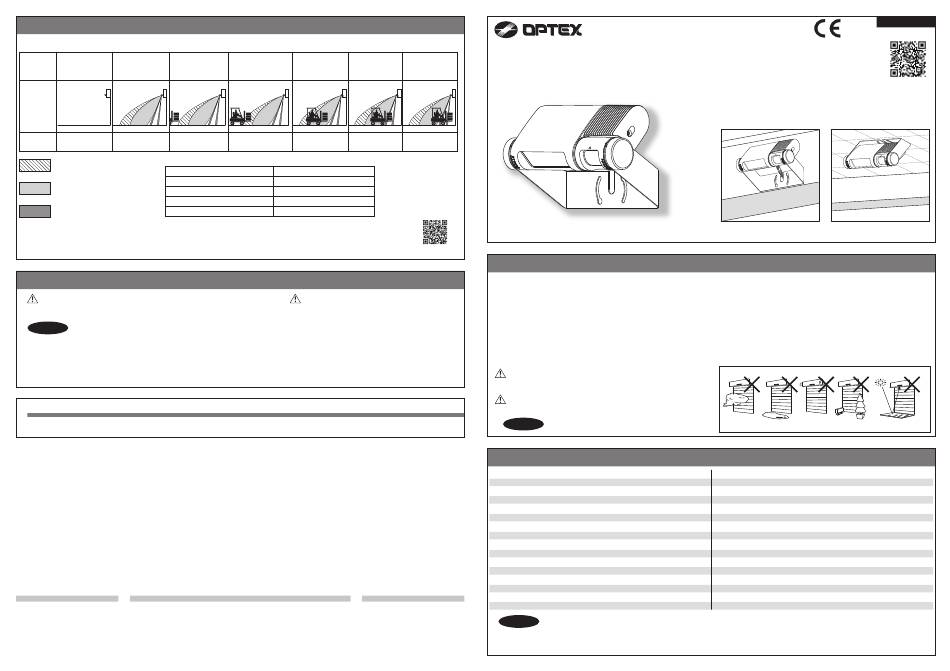

Optex OAM-EXPLORER Bedienungsanleitung

Überprüfung
Überprüfen Sie den Betrieb anhand des Gehtests unten. Das Folgende sind repräsentative Bilder.
Außerhalb des
Einlernphase
Einfliegen Stromversorgung Erfassungs-
(Ca.10 s)
AUS bereichs
(Bild)
Betrieb-
Keiner Flimmert grün Grün
sanzeige
Radarbereich (Früherfassung) Andere Betriebsanzeige
(Bewegungserfassung)
Bereitschaft (Installationsmodus)
Radarbereich
Signal-Sättigung
(Bewegungserfassung)
AIR-Bereich
Verbindungsaufbau zur App
(Bewegung/Anwesenheit
Erfassung)
Informieren sie den gebäudebesitzer/betreiber über folgende punkte
WARNUNG 1. Der Sensor darf nicht mit Wasser abgespült werden.
2. Der Sensor darf nicht selbst demontiert, umgebaut oder
repariert werden, weil dies zu einem Stromschlag führen kann.
HINWEIS
1. Das Erfassungsfenster muss stets saubergehalten werden. Bei Verschmutzung mit einem feuchten Tuch abwischen.
Keine Reinigungs- oder Lösungsmittel verwenden.
2. Sollte die Betriebsanzeige grün blinken, wenden Sie sich an Ihren Installateur oder Servicetechniker.
3. Wenden Sie sich bei einer Änderung der Einstellungen immer an Ihren Installateur oder Servicetechniker.
4. Führen Sie nach dem Einschalten immer einen Gehtest im Erfassungsbereich durch, um den ordnungsgemäßen Betrieb
sicherzustellen.
5. Platzieren Sie keine Objekte im Erfassungsbereich, die sich bewegen oder Licht abstrahlen (z. B. Pflanzen, Beleuchtung usw.).
EU-Konformitätserklärung
OPTEX erklärt hiermit, dass der Funkübertragungsgerätetyp der OAM-EXPLORER-Reihe der Funkanlagenrichtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Richtlinie ist unter folgender Internetadresse verfügbar: www.optex.net
* Google Play and the Google Play logo are trademarks of Google LLC.
* App Store is a service mark of Apple Inc.
* The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by OPTEX CO., LTD. is under license.
Manufacturer European Subsidiary European Subsidiary
OPTEX CO., LTD. OPTEX Technologies B.V.
5-8-12 Ogoto Otsu 520-0101, Japan Henricuskade 17, 2497 NB The Hague,
TEL.: +81(0)77 579 8700 The Netherlands
FAX.: +81(0)77 579 7030 TEL.: +31(0)70 419 41 00
URL www.optex.net FAX.: +31(0)70 317 73 21
E-MAIL: info@optex.eu
URL www.optex.eu
Betreten des
Betreten des Betreten der
Radarbereichs
Radarbereichs zweiten Reihe
(Früherfassung)
Blinkt orange Orange Rot
Status Betriebsanzeigefarbe
Gelb
Blinkt langsam grün
Gerätefehler Blinkt schnell grün
Blinkt langsam grün und blau
Wenn der Sensor nicht ordnungsgemäß funktioniert,
lesen Sie den Abschnitt zur Störungsbeseitigung
im Web-Handbuch.
VORSICHT 1. Das Erfassungfenster darf nicht
übermalt werden.
North and South America Subsidiary
OPTEX INCORPORATED
Regional Office DACH
Thaler Berg 11 D-84428 Buchbach 18730 S. Wilmington Avenue, Suite 100
Germany Rancho Dominguez CA 90220 U.S.A
TEL.: +49 8086 947 87 00 TEL.: +1-800-877-6656
URL www.optex.eu FAX.: +1(310)898-1098
URL www.ot-inc.com
Betreten der
OAM-EXPLORER
ersten Reihe
Blinkt rot
Web-Handbuch
Erklärung des Herstellers
1. Dieses Produkt ist ein kontaktloser Schalter, der für die Montage an einer Wand/Decke und der Benutzung mit einer Industrietür vorgesehen ist.
2. Achten Sie beim Einstellen des Sensorerkennungsbereichs darauf, dass kein Verkehr um den Montageort herum stattfindet.
3. Überprüfen Sie vor dem Einschalten der Stromversorgung die Verkabelung, um Schäden oder Fehlfunktionen an Ausrüstung zu vermeiden, die an
dem Produkt angeschlossen sind.
4. Benutzen Sie das Produkt ausschließlich wie im beiliegenden Handbuch angegeben.
5. Achten Sie darauf, den Sensor entsprechend den geltenden Gesetzen und Normen des Landes zu installieren und zu justieren, in dem das Produkt
installiert wird.
6. Stellen Sie beim Verlassen des Montageorts sicher, dass das Produkt korrekt funktioniert, und weisen Sie den Gebäudebesitzer/Betreiber in die
korrekte Bedienung des Tores und des Produkts ein.
7. Die Produkteinstellungen können nur von einem Monteur oder Servicetechniker geändert werden. Bei Änderungen werden die entsprechenden
Einstellungen und das Datum in dem zum Tor gehörenden Wartungshandbuch festgehalten.
Bei Nichtbeachtung der zugehörigen Anweisungen und
WARNUNG
unsachgemäßer Handhabung kann es zu schweren oder
tödlichen Verletzungen kommen.
Bei Nichtbeachtung der zugehörigen Anweisungen und
VORSICHT
unsachgemäßer Handhabung kann es zu Personen- und/oder
Sachschäden kommen.
HINWEIS
Richten Sie Ihre besondere Aufmerksamkeit auf Abschnitte mit
diesem Symbol.
Spezifikation
Modell : OAM-EXPLORER
Farbe : Schwarz
Montagehöhe : 2,0m bis 6,0m (*1)
Senderfrequenz : 24,2GHz
Senderstrahlungsleistung : < 12,7dBm
Erkennungsbereich : Siehe Erkennungsbereich
Erkennungsverfahren : Radar-Doppler-Effekt
Aktive Infrarot-Reflexion (*2)
Tiefenwinkel Einstellung : Radarbereich 0 bis +50°
AIR-Bereich -15 bis +40°
Stromversorgung : 12 bis 24VAC ±10% (50/60Hz)
12 bis 30DVC ±10%
Leistungsaufnahme : < 2,5W (< 3,5VA bei AC)
Betriebsanzeige : Siehe Überprüfung
Ausgangs-Haltezeit : Ca. 0,5 s (via App wählbar)
Ansprechzeit : < 0,3 s (via App wählbar)
HINWEIS Aufgrund von Verbesserungen bleiben unangekündigte Änderungen der hierin genannten technischen Daten vorbehalten.
* 1: Eine Person kann bei einer Installationshöhe von bis zu 4m erkannt werden.
* 2: Die aktive Infrarot-Reflexion hat eine Präsenzerkennungsfunktion.
* 3: Der Sensor kann ein Ausgangssignal an andere Geräte wie ein Blinklicht und eine Alarmsirene senden.
DEUTSCH
Web-Handbuch
Wandmontage Deckenmontage
5926971 MAR 2019
Folgende Bedingungen sind für die Sensorinstallation ungeeignet
Nebel,
Abgas Nass Vibration Objekte Reflexion
Betriebstemperatur : -35 bis +55°C
Betriebsfeuchte : < 80%
Kommunikationsmethode : Bluetooth LE (Ver.4.0)
Aktivierungsausgang : Form A Relais 50V 0,3A max.
(Widerstandslast)
Ergänzender Sicherheitsausgang : Form B Relais, 50V 0,3A max.
(Widerstandslast)
AUX-Ausgang (*3) : Form A Relais 50V 0,3A max.
(Widerstandslast)
Schutzart : IP65
Gewicht : 600g
Zubehör : 1 Bedienungsanleitung
2 Montageschrauben
1 Montageschablone
1 Kabel 10m
