3

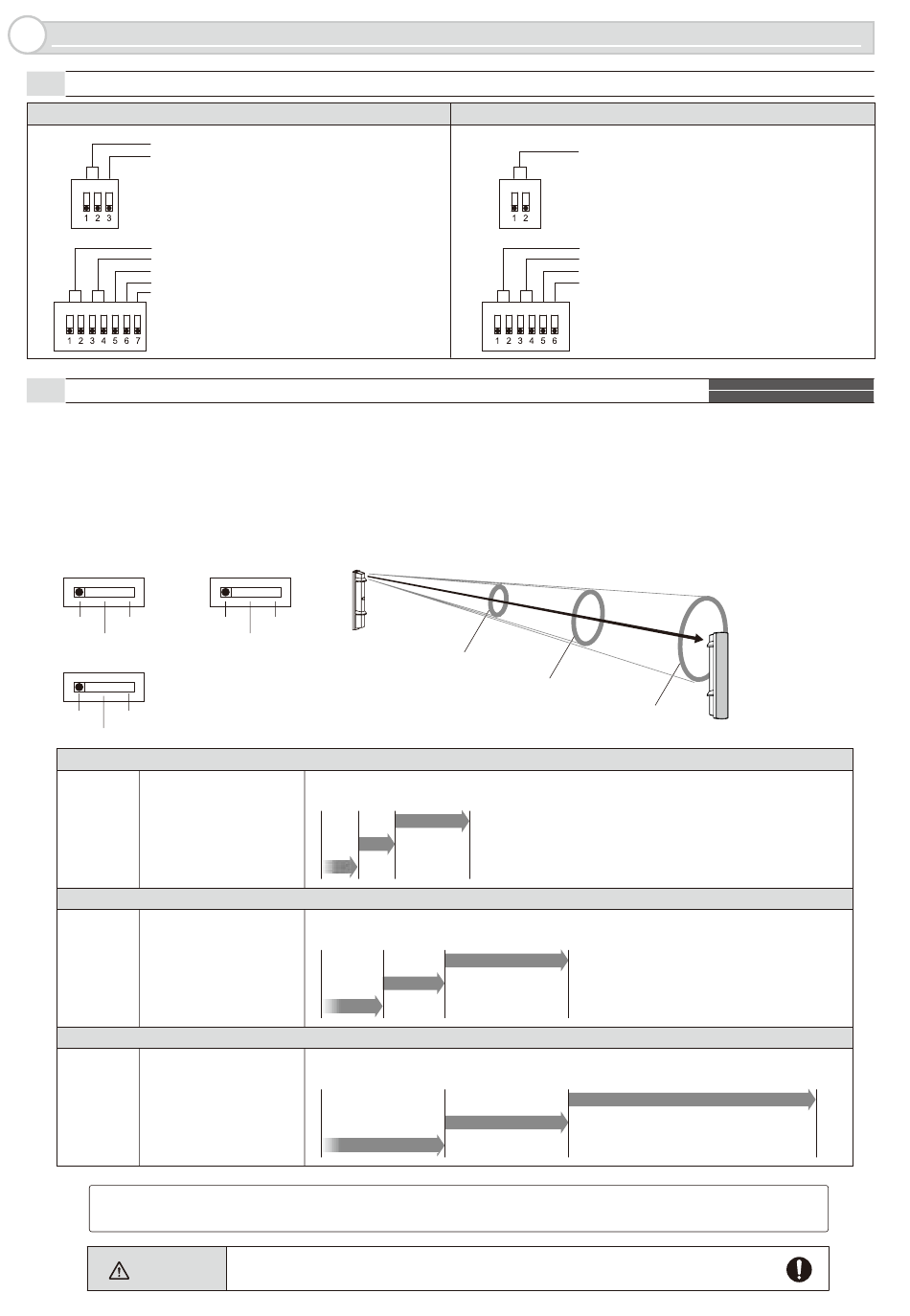

FUNKTIONSEINSTELLUNGEN
DIP-SCHALTER
3-1
<Sender>
Auswahlschalter 4 wählbare Kanäle für Strahlfrequenz
Alarmeingangsschalter [Positiv/Negativ]
EIN
<Empfänger>
Auswahlschalter 4 wählbare Kanäle für Strahlfrequenz
Schalter für Strahlunterbrechungszeit [50/100/250/500 ms]
Schalter für Alarmspeicher [Automatisch/Manuell]
Schalter für Alarmspeicher [Positiv/Negativ]
D.Q. (Umweltuntauglichkeit)/Batterie erschöpft-Schaltausgang
[D.Q./Batterie erschöpft]
EIN
3-2
SCHALTER ZUR WAHL DER STRAHLLEISTUNG
Mit dem Schalter zur Wahl der Strahlleistung kann unerwünschtes Übersprechen vermieden werden, das auftreten kann, wenn Sie mehrere Lichtschranken bei
Anwendungen mit großen Entfernungen oder mit den Strahlen übereinander verwenden.
Mit dem Wahlschalter können Sie die Strahlleistung manuell auf NORMAL bis NIEDRIG oder SEHR NIEDRIG einstellen.
Achten Sie darauf, dass der Wählschalter auf eine verringerte Strahlleistung eingestellt ist, wenn Sie den Detektor für einen kleineren Abstand als den Nennabstand
verwenden.
Diese Funktion ist auch für folgenden Zweck geeignet.
• Für Maßnahmen gegen Übersprechen aufgrund der Refl exion von Wänden oder dem Boden.
• Für die optische Ausrichtung, um die Spitzenanpassung zu unterstützen, wenn die Strahlen die Überwachung-Ausgangsbuchse übersteuern.
< SL-QDM><
Sender
NORMAL
SEHR NIEDRIG
NIEDRIG
Empfänger
NORMAL
SEHR NIEDRIG
NIEDRIG
SL-200 QDM/QDP
NORMAL
60 - 30 m
NIEDRIG
30 - 15 m
Innerhalb von 15 m
SEHR NIEDRIG
SL-350 QDM/QDP
NORMAL
100 - 50 m
NIEDRIG
50 - 25 m
SEHR NIEDRIG
Innerhalb von 25 m
SL-650 QDM/QDP
NORMAL
200 - 100 m
NIEDRIG
100 - 50 m
Innerhalb von 50 m
SEHR NIEDRIG
Hinweis >>
Achten Sie darauf, dass der Empfänger und der Sender, die einander gegenüberliegen, auf die gleiche Höhe eingestellt sind (nur SL-QDM).
Vorsicht
SL-QDM
SL-QDP>
<Bildliche Darstellung>
Sender
NORMAL
SEHR NIEDRIG
NIEDRIG
0 m
15 m
0 m
0 m
Achten Sie darauf, den Schalter zur Wahl der Strahlleistung entsprechend zum Installationsabstand
einzustellen.
Eine Nichtbeachtung dessen kann zu Interferenzen mit anderen Detektorsystemen führen.
<Sender>
EIN
<Empfänger>
EIN
SEHR
NIEDRIG
NIEDRIG
30 m
60 m
25 m
50 m
50 m
DE-10
SL-QDP
Auswahlschalter 4 wählbare Kanäle für Strahlfrequenz
Auswahlschalter 4 wählbare Kanäle für Strahlfrequenz
Schalter für Strahlunterbrechungszeit [50/100/250/500 ms]
Schalter für Alarmspeicher [Automatisch/Manuell]
Schalter für Alarmspeicher [Positiv/Negativ]
NORMAL
100 m
100 m
SL-QDM
SL-QDP
200 m
