2-3
ANSCHLUSSKLEMME
<Sender>
(1) +
LEISTUNGSEINGANG
10,5-30 VDC [Normal]
(2) -
3,6 VDC [SBU-4]
(3)
NICHT BELEGT
(4)
(5)
ALARMEINGANG
(6)
BATTERIE ERSCHÖPFT-
(7)
EINGANG (Verwendung
mit SBU-4)
(8)
SABOTAGEAUSGANG
(9)
(NC)
Hinweis >>
Verbinden Sie die LEISTUNGSEINGANG - Klemme (2) bei der Verkabelung mit der BATTERIE ERSCHÖPFT EINGANG Klemme (7) des
Senders, der ALARM-SPEICHEREINGANG Klemme (11) und der BATTERIE ERSCHÖPFT EINGANG-Klemme (12) des Empfängers.

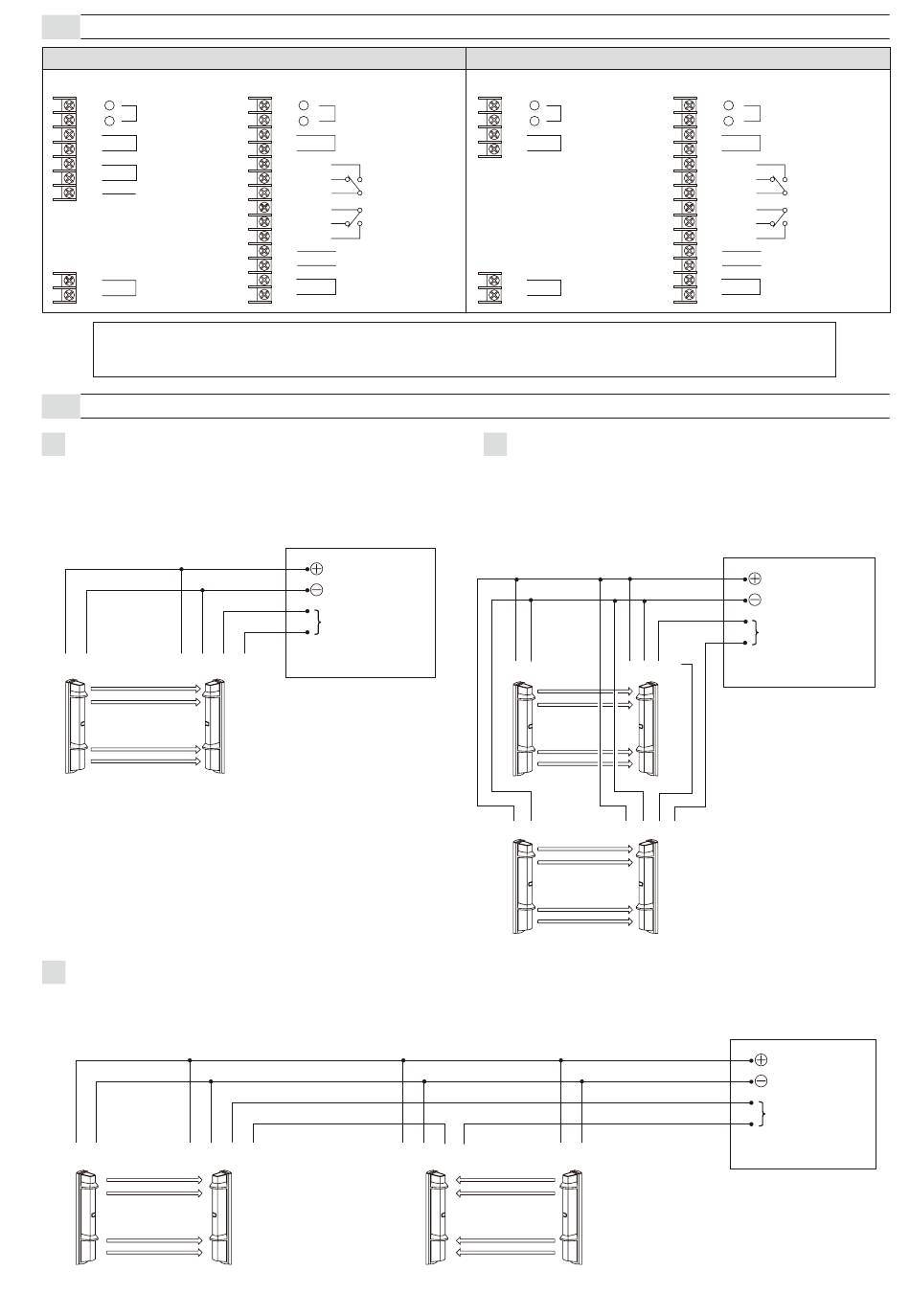

SCHALTPLAN
2-4
1
1 System
Schließen Sie die Versorgungsnetze in Parallelschaltung an.
(1)
(2)
(1)
(2) (8) (9)
Sender
Empfänger
3
2 Systeme nebeneinander
Schließen Sie das Versorgungsnetz in Parallelschaltung an. Für einen normal geschlossenen Alarmausgang verbinden Sie die Geräte seriell und für einen normal
geöffneten Ausgang in Parallelschaltung (die folgende Abbildung zeigt ein Beispiel für einen normal geschlossenen Alarmausgang).
(1)
(2)
(1)
(2)
Sender
Empfänger
SL-QDM
<Empfänger>
(1) +
LEISTUNGSEINGANG
10,5-30 VDC [Normal] 3,6
(2) -
VDC [SBU-4]
(3)
NICHT BELEGT
(4)
(5)
NO
D.Q. AUSGANG/
(6)
NC
BATTERIE ERSCHÖPFT-
AUSGANG
(7)
COM
(8)
COM
(9)
ALARMAUSGANG
NC
(10)
NO
(11)
ALARM-SPEICHEREINGANG
BATTERIE ERSCHÖPFT-
(12)
EINGANG (Verwendung mit
(13)
SBU-4)
SABOTAGEAUSGANG (NC)
(14)
KONTROLLPANEL
STROMVERSORGUNG
ALARM NC
(8) (9)
(1) (2) (8) (9)
<Sender>
(1) +
LEISTUNGSEINGANG
10,5-30 VDC
(2) -
(3)
NICHT BELEGT
(4)
(5)
SABOTAGEAUSGANG
(6)
(NC)
2
2 Systeme übereinander
Schließen Sie das Versorgungsnetz in Parallelschaltung an. Für einen normal
geschlossenen Alarmausgang verbinden Sie die Geräte seriell und für einen
normal geöffneten Ausgang in Parallelschaltung (die folgende Abbildung zeigt
ein Beispiel für einen normal geschlossenen Alarmausgang).
(1)(2)
Kanal1
(1) (2)
Kanal3
Sender
(1) (2)
Empfänger
Sender
DE-5
SL-QDP
<Empfänger>
(1) +
LEISTUNGSEINGANG
10,5-30 VDC
(2) -
(3)
NICHT BELEGT
(4)
(5)
NO
(6)
NC
D.Q. AUSGANG
(7)
COM
(8)
COM
(9)
ALARMAUSGANG
NC
(10)
NO
(11)
ALARM-SPEICHEREINGANG
(12)
NICHT BELEGT
(13)
SABOTAGEAUSGANG (NC)
(14)
KONTROLLPANEL
STROMVERSORGUNG
ALARM NC
(1)(2)(8)(9)
Kanal1
(1) (2)
(8) (9)
Kanal3
Empfänger
KONTROLLPANEL
STROMVERSORGUNG
ALARM NC
