2-7

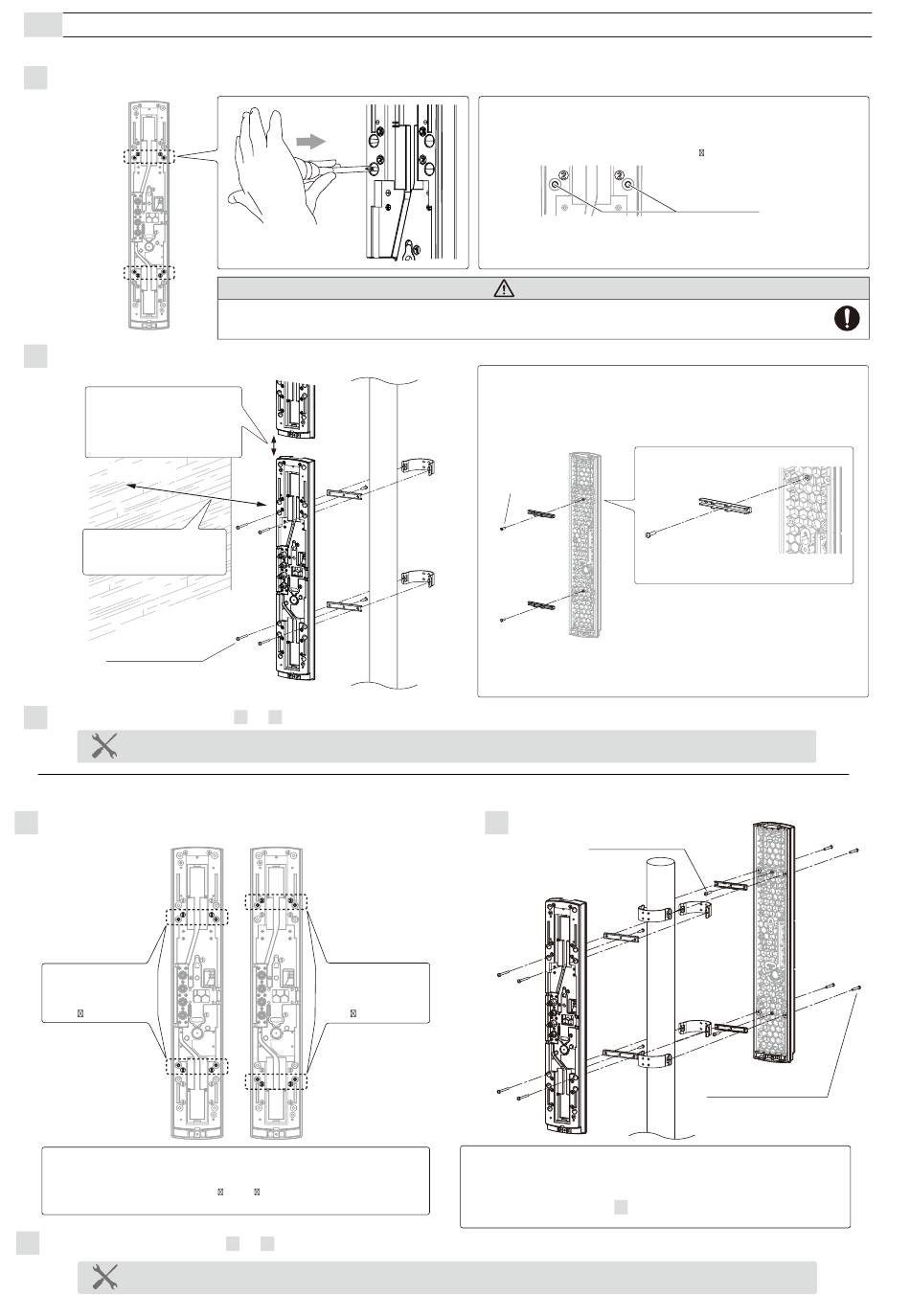

PFOSTENMONTAGE
<Installation eines Detektors>
1
Durchstoßen Sie wie abgebildet die Ausbrechlöcher (x4) im Chassis mit Hilfe eines Schraubendrehers oder eines ähnlichen Werkzeugs.
2
Befestigen Sie das Chassis am Pfosten.
Wenn zwei Detektoren installiert
werden, muss der Abstand
zwischen dem oberen und
unteren Detektor mindestens
20 mm betragen.
Seitenwand
Abstand von der Seitenwand:
mindestens 1 m
M4×30 Schraube
(mit Gummidichtung)
3
Befolgen Sie auf Seite 7 die Punkte 4 bis 5 der Anleitung zur Wandmontage.
Führen Sie Funktionseinstellungen und optische Ausrichtungen noch vor Anbringung der Abdeckung aus.
<Installation von zwei Detektoren in entgegengesetzte Richtungen>
1
Durchstoßen Sie wie abgebildet die Ausbrechlöcher (x4) im Chassis mit Hilfe
eines Schraubendrehers oder eines ähnlichen Werkzeugs.
Innere
Ausbrechlöcher,
gekennzeichnet
mit „ "
Hinweis >>
• Wählen Sie unterschiedliche Ausbrechlöcher aus.
Die vorgestanzten Löcher sind mit „ " und „ " gekennzeichnet.
3
Befolgen Sie auf Seite 7 die Punkte 4 bis 5 der Anleitung zur Wandmontage.
Führen Sie Funktionseinstellungen und optische Ausrichtungen noch vor Anbringung der Abdeckung aus.
Sollten Sie unabsichtlich ein nicht benötigtes Ausbrechloch öffnen, so stellen Sie bitte sicher, dass Sie dieses wieder mit einer
wasserfesten Mischung füllen, wie Silikonkautschuk. Eine Nichtbeachtung dessen kann die Wasserdichtigkeit des Produkts
beeinträchtigen oder zu einer Fehlfunktion des Produkts führen.
Äußere
Ausbrechlöcher,
gekennzeichnet
mit „ "
Hinweis >>
•
Bei der Pfostenmontage eines einzelnen Satzes von Detektoren sollten Sie die
inneren Ausbrechlöcher verwenden.
Wie abgebildet, sind die Ausbrechlöcher mit „ " gekennzeichnet.
•
Öffnen Sie das Ausbrechloch in der gekennzeichneten Richtung (innerhalb des
Chassis). Öffnen in umgekehrter Richtung (außerhalb des Chassis) erzeugt
Grate, die das Kabel anritzen können.
Vorsicht
Hinweis >>
•
Bevor Sie das Chassis am Pfosten befestigen, fixieren Sie vorübergehend die
Mitte der Pfostenmontagehalterung an der Rückseite des Chassis.
3×6 Blechschrauben
•
Das Gerät in einer Höhe installieren, in der Objekte in jedem Fall erkannt werden
können. Achten Sie bei der Installation der Detektoren übereinander darauf, dass
der gesamte Erkennungsbereich abgedeckt wird.
2
Befestigen Sie das Chassis am Pfosten.
3×6 Blechschrauben
Hinweis >>
• Bevor Sie das Chassis am Pfosten befestigen,
vorübergehend die Mitte der Pfostenmontagehalterung an der Rückseite
des Chassis. Siehe Schritt 2 unter „Installation eines Detektors".
DE-8
Ausbrechlöcher
M4×30 Schraube
(mit Gummidichtung)
Sie
fixieren
