6
OTIONENEINSTELLUNG
6-1

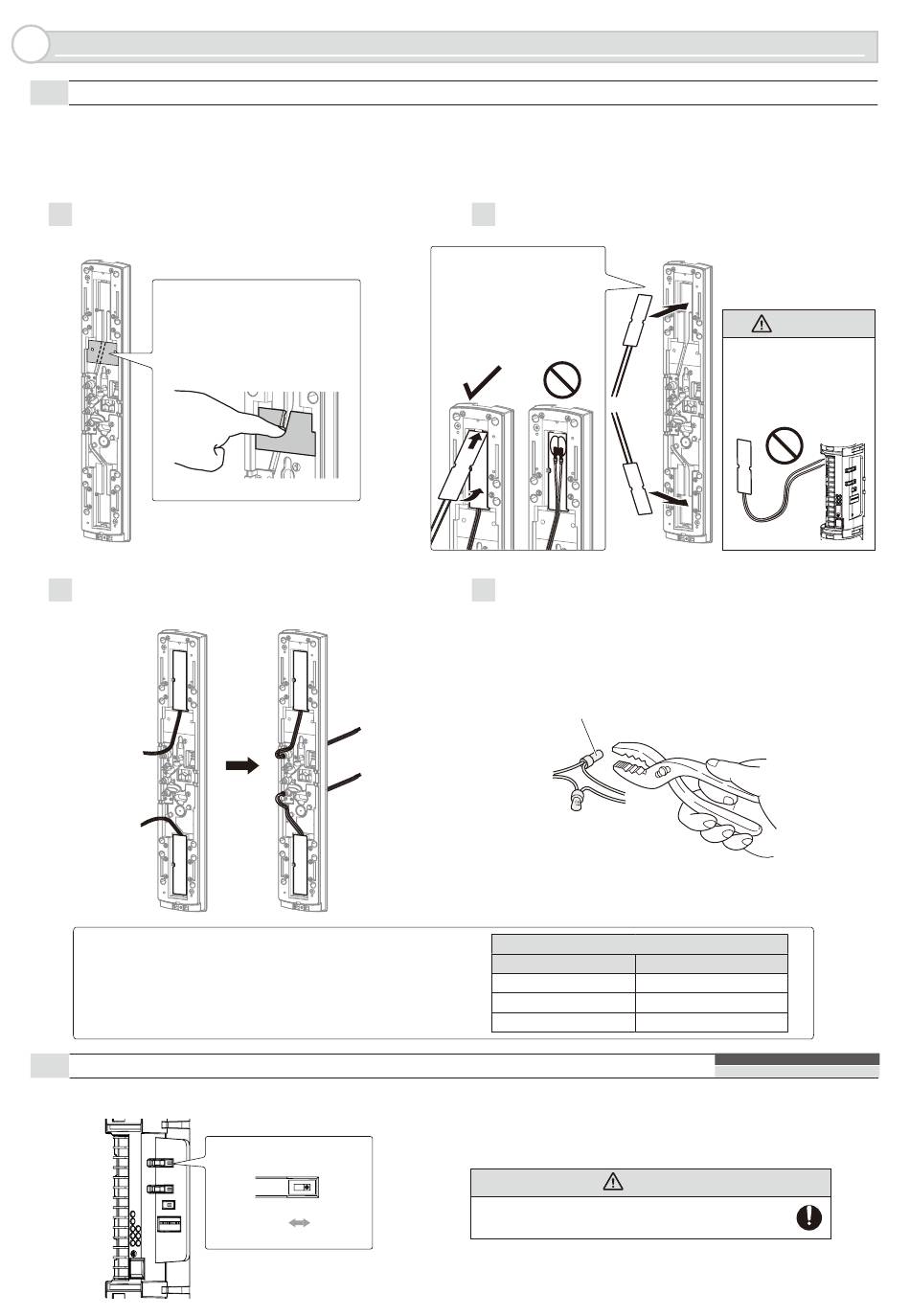

HEIZGERÄT HU-3 (OPTIONAL)
Der Effekt der Wärmefreisetzung macht das Gerät weniger anfällig für Frost. HU-3 kann an der Unter- und Oberseite des Geräts montiert werden.
Verwenden Sie zum Betrieb der HU-3 eine 24 V Stromversorgung.
<Montageverfahren>
1
Auf dem am Chassis angebrachten Aufkleber ist eine Rille
eingezeichnet. Zerreißen Sie diese wie unten dargestellt.
Hinweis >>
Der Aufkleber kann mit dem Finger
zerrissen werden.
3
Führen Sie das Kabel entlang der Rille und ziehen Sie es
anschließend durch die Schneidhülse.
Hinweis >>
Achten Sie darauf, dass die Kabellänge der Stromversorgung innerhalb des
in der Tabelle dargestellten Bereichs liegt. Wenn Sie mit einem Kabel zwei
oder mehrere Geräte verwenden, erhalten Sie die maximale Kabellänge,
indem Sie die Kabellänge durch die Anzahl der verwendeten Geräte
dividieren.
6-2
SOLARBATTERIE SBU-4 (OPTIONAL)
Stellen Sie bei Verwendung der Solarbatterie SBU-4 zusammen mit SL-QDM die Stromversorgungsauswahl von Normal auf die Stellung SBU-4.
Stromversorgungsauswahl
[Normal/SBU-4]
SOLAR
NORMAL
SBU-4
10,5 bis 30 V
3,6 V
2
Setzen Sie HU-3 in das Chassis ein.
Hinweis >>
• Um HU-3 zu montieren,
befestigen Sie seine Spitze
am Haken des Chassis.
• Befestigen Sie HU-3 nicht
nach unten zeigend.
Führen Sie die Verbindung von Anschlussleitung und Verkabelung
4
mithilfe des beigelegten Verbindungselements oder eines Lötkolbens
durch. Stecken Sie die Kabel in das Verbindungselement und
quetschen Sie diese mit einer Zange fest.
Verbindungselement
Kabellänge der Stromversorgung
Kabelquerschnitt
0,83 mm
(AWG18)
2
1,31 mm
(AWG16)
2
2,09 mm
(AWG14)
2
• Lesen Sie bei Verwendung der SBU-4 (Optional) das
SBU-4-Handbuch.
DE-19
Vorsicht
Verkabeln Sie HU-3 nicht
mit dem Grundgerät.
Dies könnte zu einer
Funktionsstörung führen.
Versorgungsnetz: 24 VAC/DC
300 m
500 m
800 m
SL-QDM
SL-QDP
Vorsicht
