2

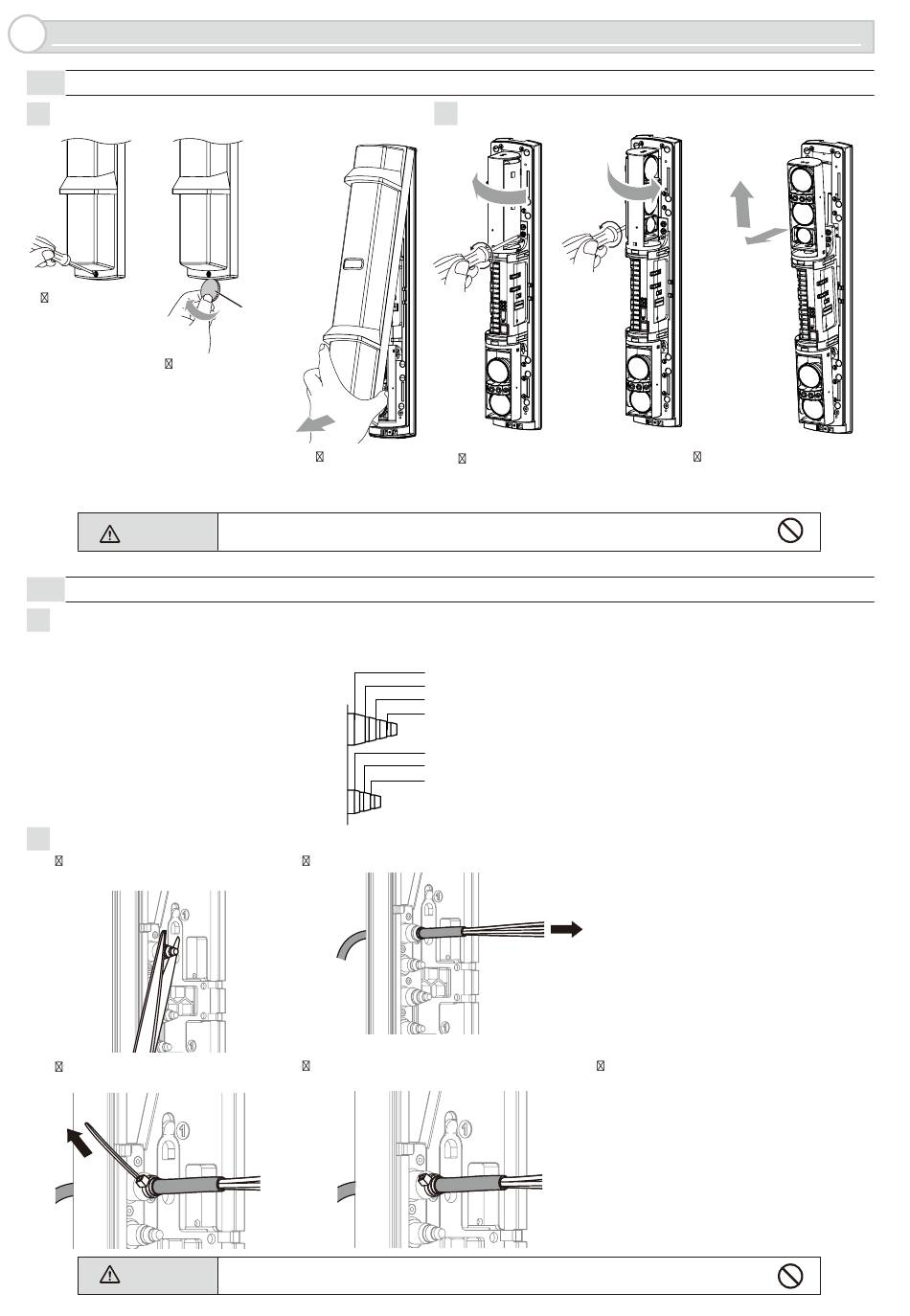

INSTALLATION
2-1
BAUTEILE TRENNEN
1
Entfernen Sie die Abdeckung.
Sicherungsschraube
lösen.
Leicht drehen.
Vorsicht
2-2
VERKABELUNG
1
Vorbereitung der Schneidhülse
Kürzen Sie die Dichtungstülle entsprechend dem Kabeldurchmesser. Verwenden Sie die Dichtungskappe für die Kabelbohrung, die nicht verwendet wird.
(I.D. : Innendurchmesser)
2
Einfädeln des Kabels
Schneiden Sie die Schneidhülse
entsprechend dem Kabeldurchmesser ab.
Befestigen Sie das Kabel mit dem
Spannband.
Vorsicht
Eine Münze
(nicht enthalten)
Ziehen
Setzen Sie während der Installation die optische Linse des Grundgeräts keiner direkten
Sonneneinstrahlung aus. Dies könnte das Produkt beschädigen.
Führen Sie das Kabel durch die Schneidhülse.
Schneiden Sie den überstehenden Teil des
Spannbands ab.
Die für jegliche Spannungsklemmen angegebene Stromspannung oder Stromstärke während der
Installation nicht überschreiten, da dies sonst zu einem Brand oder Schäden am Gerät führen kann.
2
Entfernen Sie das Grundgerät aus dem Chassis.
3
1
4
2
Drehen Sie die optische Einheit um
90 Grad und lösen Sie die Schrauben
(auf beiden Seiten).
I.D. 10 mm
I.D. 8 mm
I.D. 6 mm
I.D. 4 mm
I.D. 7 mm
I.D. 6 mm
I.D. 4 mm
DE-4
6
5
Ziehen Sie den oberen Teil des
Grundgeräts zum Entfernen
zunächst zu sich und dann nach
oben.
Verbinden Sie das Kabel mit den
Anschlussklemmen
Um die Anschlussklemmen anzuschließen,
siehe „ANSCHLUSSKLEMMEN" auf Seite 5.
Um Anpassungen für maximalen Lichtempfang
vorzunehmen, siehe „OPTISCHE AUSRICHTUNG"
auf Seite 15.
