OPTIONALE EINSTELLUNGEN

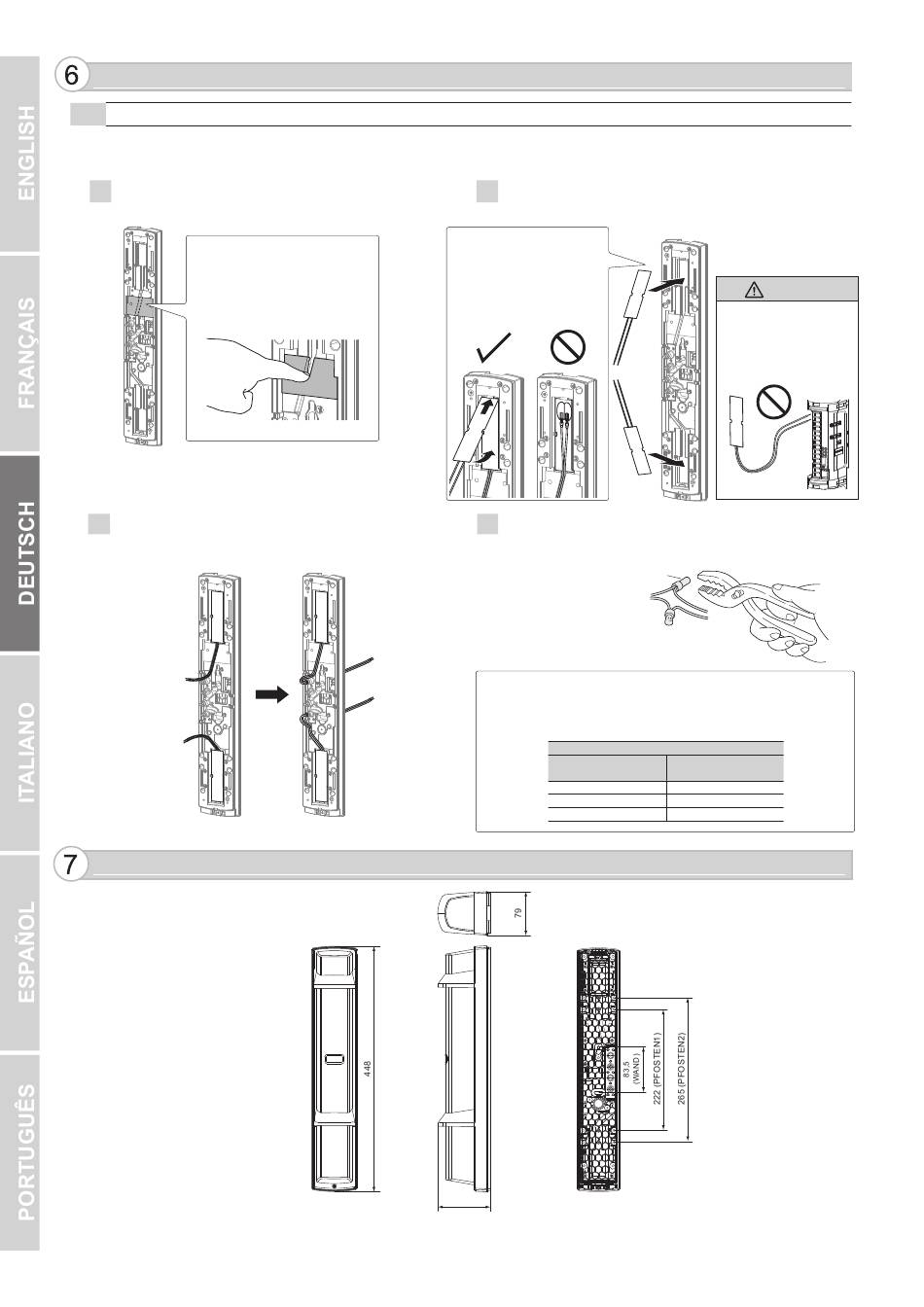

6-1 HITZEEINHEIT HU-3 (OPTION)
Der Effekt der Wärmefreisetzung macht das Gerät weniger anfällig für Frost. HU-3 kann am oberen und unteren Ende des Gerätes befestigt werden.
Verwenden Sie zum Betrieb der HU-3 eine 24 V Stromversorgung.
<Montageverfahren>
1
Auf dem am Chassis angebrachten Aufkleber ist eine Rille
eingezeichnet. Zerreißen Sie diese wie unten dargestellt.
HINWEIS>>
Der Aufkleber kann mit dem
Finger zerrissen werden.
Führen Sie das Kabel entlang der Rille und ziehen Sie es
3
anschließend durch die Schneidhülse.
ABMESSUNGEN
2
Setzen Sie HU-3 in das Chassis ein.
HINWEIS>>
• Um HU-3 zu montieren,
befestigen Sie seine Spitze am
Haken des Chassis.
• Bringen Sie die Mitte der
Aussparung an beiden Seiten
von HU-3 in die richtige Position.
• Befestigen Sie HU-3 nicht nach
unten zeigend.
Führen Sie die Verbindung von Anschlussleitung und Verkabelung mithilfe
4
des beigelegten Verbindungselements oder eines Lötkolbens durch. Stecken
Sie die Kabel in das Verbindungselement und quetschen Sie diese mit einer
Zange fest.
Verbindungselement
HINWEIS>>
Achten Sie darauf, dass die Kabellänge der Stromversorgung innerhalb des in der Tabelle
dargestellten Bereichs liegt. Wenn Sie mit einem Kabel zwei oder mehrere Geräte verwenden,
erhalten Sie die maximale Kabellänge, indem Sie die Kabellänge durch die Anzahl der
verwendeten Geräte dividieren.
Kabellänge der Stromversorgung
Kabelquerschnitt
0,83 mm
2
(AWG18)
1,31 mm
2
(AWG16)
2
2,09 mm
(AWG14)
96
DE-10
Vorsicht
Verkabeln Sie HU-3 nicht
mit dem Grundgerät.
Dies könnte zu einer
Funktionsstörung führen.
Versorgungsnetz:
24 VAC/DC
300 m
500 m
800 m
Einheit: mm
