Wartung
4.10 Knickgelenk und Steuerzylinder

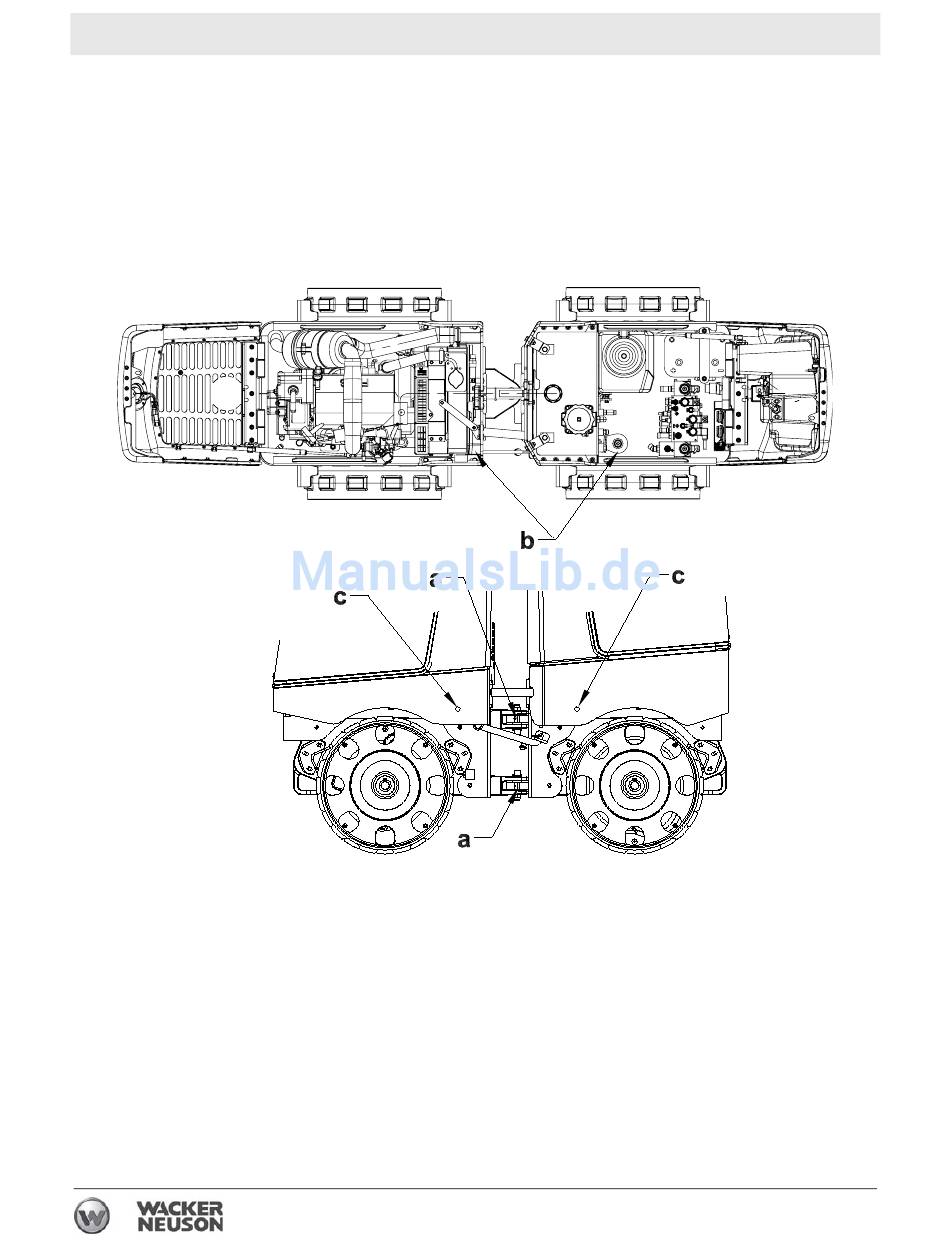

S. Zeichnung: wc_gr007270
4.11 SmartControlTM-Sender Reinigung
4.11.1 Sender mit feuchtem Lappen abwaschen und lufttrocknen lassen.
4.11.2 Schmutz und festgesetzten Staub an Schaltern mit Niederdruck-
Die Lagerblöcke (a) unten und oben sowie die Zylindergelenke (b) alle
100 Stunden mit einer handgehaltenen Schmierpresse schmieren. Die
Zylindergelenke sind durch Löcher seitlich an der Maschine (c) zugängig.
Shell Alvania RL2 oder ein entsprechendes Universal-Schmierfett Nr. 2
verwenden.
Der Sender und die Schalter sind völlig staub- und feuchtigkeitsfest
abgedichtet. Kontakt mit Wasser soll jedoch minimal gehalten werden,
da auch die geringste Nässemenge Korrosion zwischen Anschlüßen
und Kontakten verursachen kann. Eintauchen in Wasser und
Säuberung mit Hochdruckreiniger vermeiden.
Um Sender zu reinigen:
preßluft entfernen.
82
RT SC-2
wc gr007270
wc_tx001475de.fm
