Breitband Balkendiagramm
Bild 7-4 zeigt die Anzeige, wie sie für Breitband-Analyse erscheint.
Inhalt des Bildes
Die Amplitude des angezeigten Messwertes wird sowohl grafisch durch die Länge
des Balkens als auch numerisch unterhalb des Balkens angezeigt.
Einstellungen in diesem Bild ändern
Abhängig von dem momentanen Status können folgende Änderungen in dem
Einstellbereich vorgenommen werden:
•
Bereich ~ Bei laufender Messung (Messreihe geöffnet) kann keine Änderung
vorgenommen werden (für vorhergehende Messreihen grundsätzlich niemals)
Bei beendeter Messreihe drücken Sie
unter „Messbereich" auf Seite 49 nach.
•
Softkey Region ~ Siehe "Softkey Bereich der Anzeige" auf Seite 55 für die
notwendigen Informationen.
Balkendiagramm Anzeige für Filter
Bild 7-5 zeigt die Balkendiagramm Anzeige für eine Oktavanalyse. Bei Terz-
Analysen ist die dreifache Zahl von Balken zu sehen.
Amplitude in
dem Band
Gewähltes
Band
Inhalt der Anzeige
Das Bild zeigt Messwerte in jedem Filterband sowie Breitband Werte für beide
Messgeräte (je nach Wahl). Die Anzeige hat zeigt 11 Oktaven oder 33 Terzbänder
plus jeweils zwei Balken für Breitband. Nur wenn der Pegel des Bandes über dem
unteren Ende des Messbereichs liegt, erscheint der entsprechende Balken.
053-576, RevB/12-2006

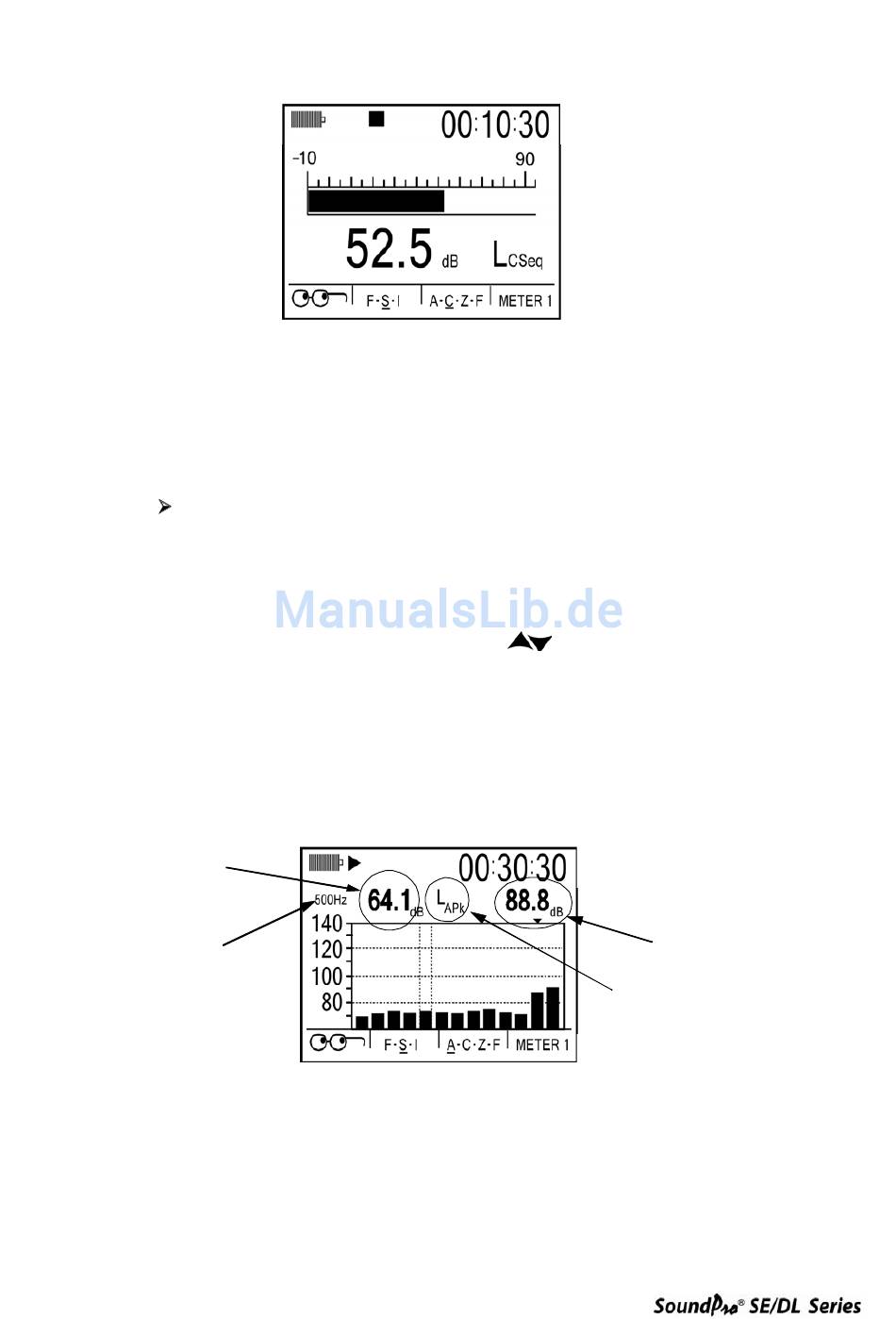

Bild 7-4: Breitband Balkendiagramm
Bild 7-5: Balkendiagramm für Filtermessung
58
zur Bereichsänderung. (Sehen Sie
Breitband
Amplitude
Gezeigte
Messung
