Inhaltszusammenfassung für Airflow LCA30 VT

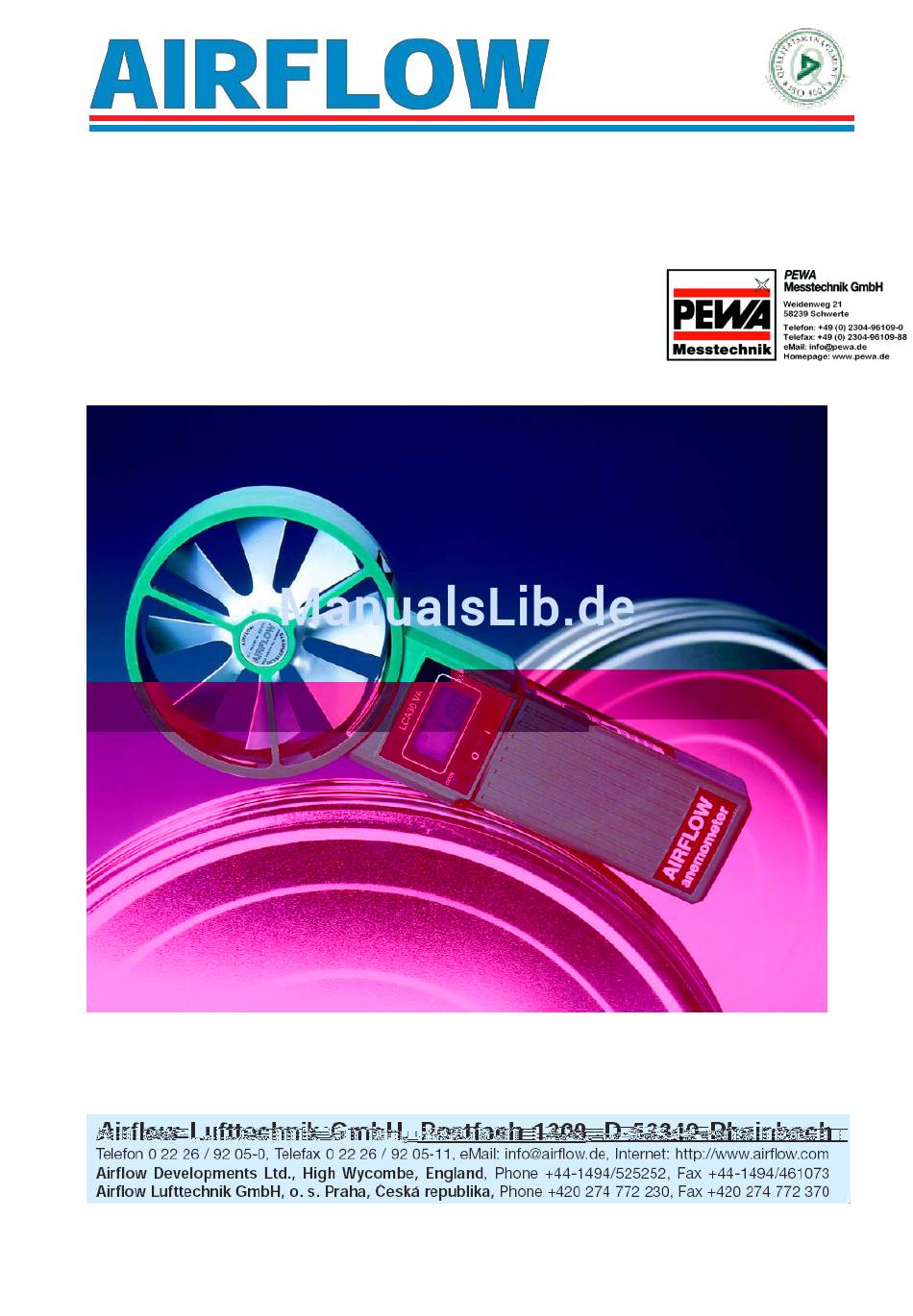

- Seite 1 LCA30 VT LCA30 RVT LCA30 VA BEDIENUNGSANLEITUNG OPERATING INSTRUCTION - 1 -...
-
Seite 2: Batterie-Information
Einführung Alle in diese Anleitung beschriebenen Flügelradanemometer der Reihe LCA verfügen über eine Digitalanzeige der Strömungsgeschwindigkeit in m/s als auch in Imperial Einheiten. (zusätzliche Anzeige des Volumenstromes bei LCA30VA). Konstruiert für einfache Handhabung verfügt die LCA-Reihe über einen Kontrollschalter seitlich am Griff. Um das Gerät ein bzw., auszuschalten ist eine Schiebeschalter unterhalb der Anzeige vorhanden. - Seite 3 Metric/Imperial-Schalter Die Anzeige kann im Batteriefach von metrischen auf imperiale Einheiten umgeschaltet werden. Siehe Skizze 1. Hinweis: während der Umschaltung muss das Gerät ausgeschaltet sein! Figur 1 Gerätenutzung LCA 30 VT und LCA 30 RVT: Schalten Sie das Gerät mit dem Schiebeschalter unterhalb der Anzeige ein. Halten Sie das Gerät so in den Luftstrom, dass der Pfeil am Schutzring in Strömungs-richtung zeigt.
- Seite 4 4.3.1 Einstellung Geschwindigkeit Nach dem einschalten des Gerätes erscheint in der Anzeige „VEL“. In dieser Einstellung sind die Funktionen die gleichen wie beim LCA 30VT s. 4.1 und 4.2 4.3.2 Einstellung Volumenstrom Bevor das Gerät in diesen Modus einstellt wird, muss die freie Fläche des Kanals, Gitters etc.
- Seite 5 Luftauslässen kleiner dem Kopfdurchmesser des Flügelrades (113 mm). Die LCA- Serie ist kalibriert für Benutzung im freien Luftstrom. Für kleinere Luft- Ein- und Auslässe nutzen Sie bitte die Airflow- Volumenstromhauben in den Größen rund 180 mm und rechteckig 230 x 280 mm und Haube B 335 x 335 mm.
- Seite 6 Behandlung oder Beschädigung, ist das Gerät an AIRFLOW zur Überprüfung einzusenden. Es ist ohnehin ratsam, bei regelmäßigem Einsatz das Gerät einmal im Jahr bei AIRFLOW überprüfen und werksseitig kalibrieren zu lassen. Sie erhalten Ihr Gerät in der Regel in wenigen Tagen zurück Wir bieten Ihnen: Durchführung von Werks- und DKD-Kalibrierungen nach DIN EN ISO/IEC...
- Seite 7 11. TECHNISCHE DATEN PARAMETER METRISCH IMPERIAL Geschwindigkeits-MB 0.25 – 30 m/sec 50 – 6000 ft/min *Genauigkeit Kalibriert < +/-1% Messwert Kalibriert < +/-1% vom Messert +/- 1 Digit +/- 1 Digit Volumen-Messbereich 0.01 – 3000 m³/sec 1 – 999.9x10 /min *Genauigkeit 1 –...
-
Seite 8: Battery Information
Instruments in the LCA range are supplied with a battery but this is not fitted into the instrument. Due to the limited shelf life the battery is not covered by the Airflow standard warranty. To fit the battery press firmly on the battery compartment cover and slide it in the direction of the arrow. - Seite 9 Figure 1 To Use the Instrument LCA 30VT and LCA 30RVT: Switch on the instrument using the on-off switch marked 0, 1 below the display. Hold the rotating vane in the airstream according to the direction of flow arrow on the side of the instrument.
- Seite 10 new area required is larger than the one displayed press the switch plate to increase the displayed area to the calculated figure. If the area is to be less than the figure displayed push the Mode Button to move to 'Area -' mode and press the switch plate to reduce the displayed area to the calculated figure.
- Seite 11 (113mm diameter). The LCA range is calibrated for use in free air conditions. For smaller airstreams the Airflow TA type anemometers are recommended.
- Seite 12 OFF and then retry. 10. SERVICE AND RECALIBRATION If a fault or the instrument’s calibration is suspected, it should be returned to Airflow Dev. for repair or recalibration to original standards. In any event, it is good practice to have the instrument checked at least once a year.
-
Seite 13: Specification
11. SPECIFICATION PARAMETER METRIC IMPERIAL Velocity-Range 0.25 – 30 m/sec 50 – 6000 ft/min Accuracy Calibrated to better than Calibrated to better than < +/-1% of reading +/-1 digit +/-1% of reading +/-1 digit Flow- Ranges Accuracy 0,02 3000 m³/sec 1 –...
