- Seite 1 Digitalbarometer Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung DB3 Inhalt 1. Bedeutung der Betriebsanleitung ........3 2. Konformität ................3 3. Sicherheitshinweise ............4 3.1. Bestimmungsgemäße Verwendung............4 3.2. Störungen, Wartung, Instandsetzung, Entsorgung ........ 4 3.3. Symbolerklärung..................4 4. Gerätebeschreibung ............5 4.1. Funktionsbeschreibung ................. 5 4.2. -
Seite 3: Bedeutung Der Betriebsanleitung
Betriebsanleitung und insbesondere die darin gegebenen Sicherheitshinweise müssen sorgfältig beachtet werden. Wenden Sie sich bitte umgehend an die Airflow Lufttechnik GmbH, wenn Sie Teile der Anleitung nicht verstehen bzw. ergänzende Informationen benötigen. Gehen Sie sorgsam mit dieser Betriebsanleitung um und stellen Sie bitte sicher, dass •... -
Seite 4: Sicherheitshinweise
Das tragbare batteriegespeiste Digitalmanometer DB3 ist ein präzises Messgerät zur Messung Absolutdruck. Das Gerät verfügt über einen Halbleitersensor. Das DB3 eignet sich durch seine Robustheit und einfache Handhabung insbesondere für Kundendienst- und Wartungsarbeiten, z. B. an Heizungs-, Lüftungs- und Klimaanlagen, zur Messung des Kaminzuges, des Winddruckes, zur Filterüberwachung usw. -
Seite 5: Gerätebeschreibung

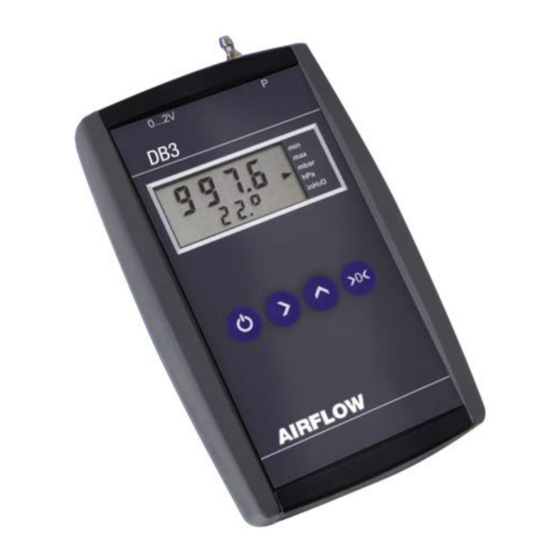

Das batteriebetriebene Digitalmanometer DB3 dient zur Messung des Absolutdruckes von nicht aggressiven Gasen im Bereich bis 200 kPa. Durch seine Robustheit, einfache Handhabung und den Analogausgang eignet sich das DB3 insbesondere für den Kundendienst, Wartungsarbeiten und Protokollierung an Heizungs-, Lüftungs-und Klimaanlagen. Die Druckmessung erfolgt mit einem Halbleitersensor. -
Seite 6: Inbetriebnahme
Dazu wird der Batteriefachdeckel nach unten geschoben. Batterie richtig gepolt an den Anschluss anstecken, anschließend ins Fach legen und Deckel wieder verschließen. 5.2. Pneumatischer Anschluss Das DB3 wird bei über den Anschluss mit der Druckquelle verbunden. Bedienung des Geräts Die nachfolgenden Abschnitte erläutert die fachgerechte Bedienung des Gerätes. 6.1. Ein-/Ausschalten Das Gerät wird durch eine kurze Betätigung der Taste... -
Seite 7: Druckeinheit Umschalten
6.5. Analogausgang Das Gerät DB3 verfügt über einen 0...2-V-Analogausgang. Damit wird eine zu dem Druck proportionale Ausgangsspannung ausgegeben. In der Konfiguration kann der min. und der max Druck eingestellt werden, der dem Ausgangsspannungsbereich von 0 ... 2 V entspricht. Die Ausgangsspannung wird mit Hilfe eines 3,5-mm- Klinkensteckers von dem Gerät abgenommen. -
Seite 8: Konfiguration
Bedienungsanleitung DB3 Konfiguration Mit Hilfe der Konfigurationseinstellungen kann das Gerät für den jeweiligen Anwendungsfall eingestellt werden. Um dieses Menü zu aktivieren, betätigen Sie bitte die Nullierungstaste , bis in der oberen Zeile des Displays die Meldung 'ConF' erscheint. Nach Freigabe der Taste springt das Menü zur ersten Einstellmöglichkeit: der Druckeinheit. -
Seite 9: Skalierung Des Analogausganges
Bedienungsanleitung DB3 rEL – Die Taste setzt die Anzeige auf Null zurück. Es wird die Differenz des Druckes am Gerät zum gewählten Absolutdruck gemessen. 7.4. Skalierung des Analogausganges Mit diesen Menüschritten können Sie den Druck einstellen, bei dem der Analog- Ausgang 0V (AnL) bzw. -
Seite 10: Werkseinstellung
Bedienungsanleitung DB3 Schaltet die Funktion an (On) oder aus (OFF). Schaltet die Funktion an (On) oder aus (OFF). Beendet die diesen Menüpunkt und springt zur Einstellung „Rücksetzen auf Werkseinstellung“. 7.7. Werkseinstellung Mit diesem Menüpunkt ist es möglich, die Einstellungen des Geräts wieder auf die Werkseinstellung zurückzusetzen, falls Sie dies wünschen. -
Seite 11: Technische Daten
Bedienungsanleitung DB3 Technische Daten: Linearität ± 0,5 % vom Messbereichsendwert bei 22°C Temperaturdrift Spanne ± 0,04 % / °C vom Messbereichsendwert Temperaturdrift Offset ± 0,4 % / °C vom Messbereichsendwert (für langsame Temperaturänderungen • Überlastbereich 400 kPa Einstellzeit 0,5 s •... -
Seite 12: Maßzeichnungen
Bedienungsanleitung DB3 Anhang A Das Messmedium berührende Teile Aluminium AICuMgPb/AIMg3 KEL (FKM: Fluorkautschuk Viton (Verschlauchung) Maßzeichnungen... -
Seite 13: Notizen
Bedienungsanleitung DB3 Notizen:... - Seite 14 Bedienungsanleitung DB3 Notizen:...
- Seite 15 Bedienungsanleitung DB3 Notizen:...
- Seite 16 Airflow Lufttechnik GmbH Kleine Heeg 21 53359 Rheinbach Telefon: 02226/9205-0 Fax: 02226/9205-11 info@airflow.de www.airflow.de...
