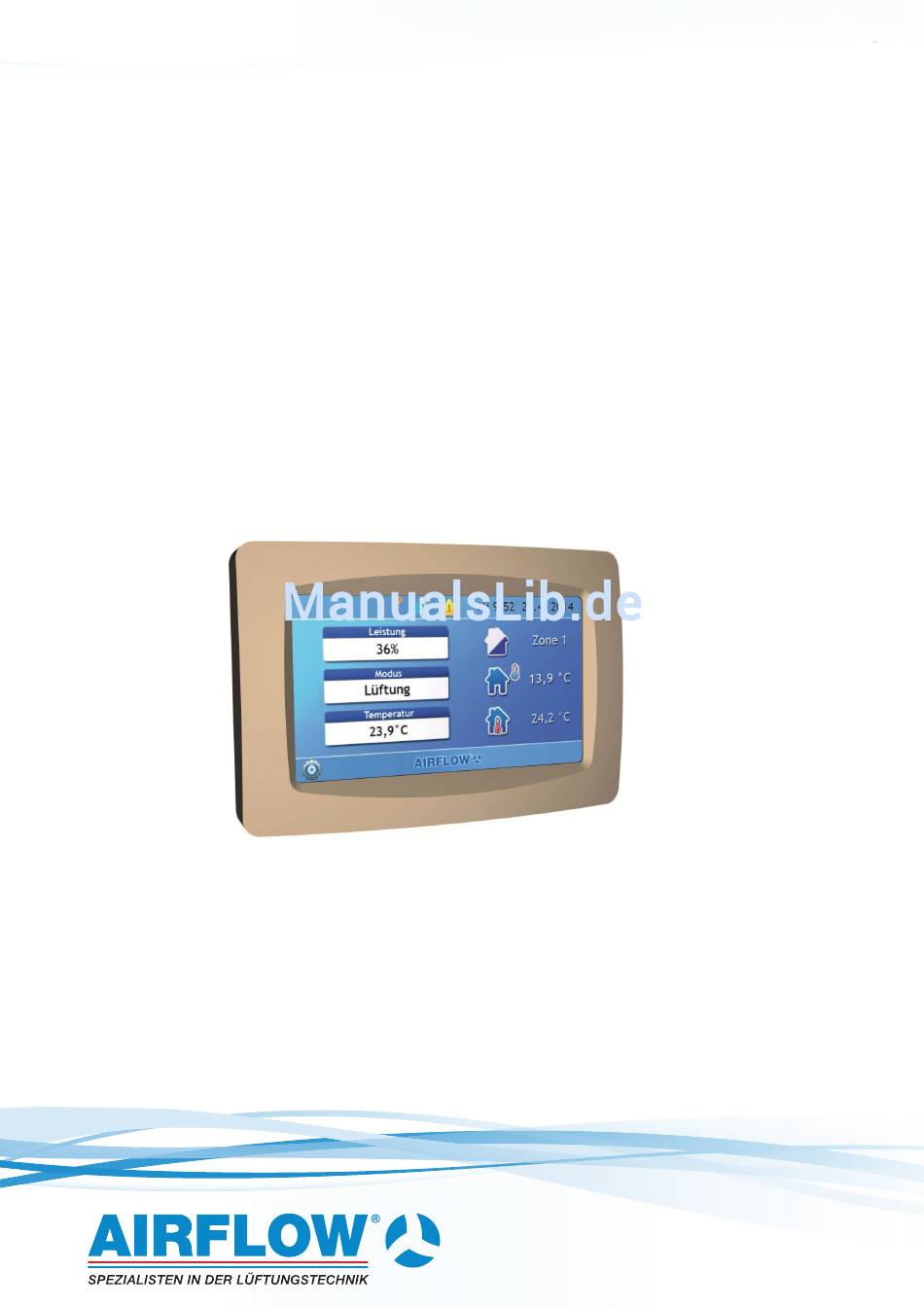

- Seite 1 Bedieneinheit CP-Touch für Lüftungsgeräte DUPLEX Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung CP-Touch Inhalt 1. Installation und Inbetriebnahme ........3 1.1. Verbindung des Bedientableau ............... 3 1.2. Adressierung des CP-T .................. 4 1.3. Nach dem Einschalten ..................4 2. Hauptdarstellung (Hauptmenü) .......... 5 2.1. Symbolerklärung (obere Zeile im Display) ............8 3. -
Seite 3: Installation Und Inbetriebnahme
Bedienungsanleitung CP-Touch Installation und Inbetriebnahme Installation und Inbetriebnahme des Bedientableau CP-Touch (im Folgenden nur CP-T genannt) darf nur durch eine Person mit entsprechender elektrotechnischer Qualifikation erfolgen • Bitte beachten Sie: Sobald das Lüftungsgerät an die Stromversorgung angeschlossen und eingeschaltet ist, sollte die Verbindung vom CP-T zum Lüftungsgerät nicht unterbrochen werden. -
Seite 4: Adressierung Des Cp-T
Bedienungsanleitung CP-Touch 1.2. Adressierung des CP-T Die CP-T, die durch einen Bus miteinander verbunden sind, müssen verschiedene Adressen erhalten, um untereinander kommunizieren zu können! Adresse Position A1 Position A2 1.3. Nach dem Einschalten Nach einschalten der Versorgungsspannung erscheint auf dem CP-T ein Startbild mit zusätzlichen Informationen über den Zustand der Kommunikation mit dem Lüftungsgerät:... -
Seite 5: Hauptdarstellung (Hauptmenü)
Bedienungsanleitung CP-Touch Hauptdarstellung (Hauptmenü) Das CP-T Hauptmenü zeigt folgende Daten: Menüpunkt „Leistung“ • stellt die aktuelle Leistung in [%] oder [m /h] dar. Die dargestellte Einheit hängt von der Konfiguration des Lüftungsgerätes ab. • sollte der aktuell dargestellte Leistungswert nicht dem vorgegebenen Sollwert entsprechen, kann dies durch eine Übersteuerung durch externe Sensoren (z.B. - Seite 6 Bedienungsanleitung CP-Touch Menüpunkt „Modus“ • stellt den aktuellen Modus der Geräteregelung dar • sollte der aktuell dargestellte Modus nicht dem vorgegebenen Modus entsprechen, kann dies durch eine Übersteuerung durch externe Eingänge (z.B. Eingänge D1 - D4 oder IN1, IN2) begründet sein.
- Seite 7 Bedienungsanleitung CP-Touch Menüpunkt „Zoneneinstellungen“ • stellt die aktive Lüftungszone dar • sollte die aktuell dargestellte Zone nicht der vorgegebenen Zone entsprechen, kann dies durch eine Übersteuerung durch externe Eingänge (z.B. Eingänge D1 - D4 oder IN1, IN2) begründet sein •...
-
Seite 8: Symbolerklärung (Obere Zeile Im Display)
Bedienungsanleitung CP-Touch 2.1. Symbolerklärung (obere Zeile im Display) Die Symbole erklären wie das Lüftungsgerät gesteuert wird. - Manuelle Steuerung - Wochenprogrammsteuerung - Vorübergehende manuelle Einstellung. Diese Einstellung wird mit dem Beginn des nächsten Wochenprogrammintervalls beendet. - Urlaub/Party-Modus Dieser Modus wird nach dem vorgegebenen Zeitablauf automatisch beendet. - Seite 9 Bedienungsanleitung CP-Touch - Anzeige der aktuellen Zeit und des aktuellen Datums. - Kann in der Ebene der Benutzerparameter eingestellt werden. -Symbol für die Außenlufttemperatur (T - Symbol für die Abluft- oder Innenraumtemperatur (T ), abhängig von der vorgewählten Führungsgröße (T...
-
Seite 10: Benutzereinstellung
Bedienungsanleitung CP-Touch Benutzereinstellung Nach tippen auf das Symbol wird die folgende Einstellungsmaske des Lüftungsgerätes geöffnet 3.1. Symbolerklärung - Rückkehr zum vorherigen Menüpunkt - Rückkehr zum Hauptmenü - Sprachauswahl, hier kann die gewünschte Sprache vorgewählt werden - Nach tippen auf dieses Symbol wird die Seite der Spracheeinstellung geöffnet - Eintritt in die Serviceeinstellung (Passwortgeschütz) -
Seite 11: Parameter-Einstellungen
Bedienungsanleitung CP-Touch 3.2. Parameter-Einstellungen Je nach Lüftungsgerätekonfiguration kann es vorkommen dass Werte zwar angezeigt werden aber nicht geändert werden können. Parameter Regelungsart : Manuell / Wochenprogramm • Auswahl der Regelungsart HS/NHS Schaltung: HS / NHS / Toda / Toda+ •... - Seite 12 Bedienungsanleitung CP-Touch Feiertag: Einstellung der Feiertagsdaten Bis zu 16 Feiertage pro Jahr programmierbar Jeder Feiertag kann im Wochenprogramm getrennt eingestellt werden Ferienzeit: Einstellung der Feriendaten Bis zu 4 Feierzeiten pro Jahr programmierbar Jeder Ferienintervall kann im Wochenprogramm getrennt eingestellt werden Urlaub/Party Übergeordnetes Programm welches nach den eingestellten Parametern und dem eingestellten...
- Seite 13 Bedienungsanleitung CP-Touch Wochenprogramm Die Heizsaison und Nichtheizsaison werden im Wochenprogramm getrennt voneinander eigestellt. Für jeden Tag der Woche können bis zu 8 verschieden Zeitintervalle hinterlegt werden. Zusätzlich gibt es die Einstellung für die Feiertage und die Ferien. In jedem Zeitintervall können die Betriebsparameter eingestellt werden (Leistung, Temperatur, …) und die Zeit wann der Intervall...
- Seite 14 Bedienungsanleitung CP-Touch Netztwerkeinstellung DHCP : IP Adresse: 172.20.20.20 Netzmaske: 255.255.255.0 Gateway: 172.20.20.1 DNS Server: die Tastfläche „Speichern“ schreibt die eigestellten Netzparameter in den Speicher ein und startet die Software neu. Nach dem Neustart sind die neuen Netzwerkparameter gültig. DHCP (Dynamic Host Configuration Protocol) ermöglicht es, Computer ohne manuelle Konfiguration der Netzwerkschnittstelle in ein bestehendes Netzwerk einzubinden.
-
Seite 15: Darstellung Der Aktiven Alarme Und Warnungen
Bedienungsanleitung CP-Touch Informationen über die Software Es stellt die Information über das Lüftungsgerät und die RD5 Software-Version zur Verfügung. Es enthält u.a. auch die Produktionsnummer des Lüftungsgerätes. WICHTIG: Im Service- oder Störfall sollte sie diese Angaben stets zur Verfügung haben! Darstellung der aktiven Alarme und Warnungen Nach drücken auf das Symbol... -
Seite 16: Bereich
Bedienungsanleitung CP-Touch 5.1. Bereich • nach betätigen der Pfeilsymbole ◄ oder ► wird der Wert erhöht oder verringert • Bei dauerhaftem drücken der Pfeiltasten ändern sich die Werte schneller 5.2. Liste das Einstellungsfenster stellt die Auswahl aus einer Liste möglicher Einstellungen zur Verfügung (AUS, Autom, Lüftung…). -
Seite 17: Feiertage Und Ferien
Bedienungsanleitung CP-Touch Feiertage und Ferien Im Einstellbereich der Wochenprogramme werden nach den Wochentagen die folgenden zwei Auswahlmöglichkeiten dargestellt: • Feiertag • Ferien Diese beiden Auswahlmöglichkeiten haben den gleichen Einstellbereich wie die Wochentage, d.h. 8 einstellbare Zeitintervalle. Das Lüftungsgerät läuft nach der Feiertags- bzw. Ferieneinstellung wenn: •... -
Seite 18: Serviceparameter
Bedienungsanleitung CP-Touch die Parameter die gerade bearbeitet werden sind gelb umrahmt. Wenn der Wert gespeichert werden soll, es ist erforderlich die Tastfläche „Speichern“ zu betätigen. Durch drücken auf das Symbol kehren sie ins Hauptmenü zurück Durch drücken auf das Symbol kehren sie im Menü... -
Seite 19: Alarm
Bedienungsanleitung CP-Touch 7.2.2. Alarm Dargestellt werden: aktive Alarme und Warnungen Alarmhistorie, max. 30 neueste Nachrichten Über den Webserverzugang werden die 200 letzten Alarme und Warnungen dargestellt. 7.2.3. 1. Eingangszustände Dieses Menü zeigt die Zustände der Eingänge, 1.1. RD5int – Zustand der Eingänge auf der Platine RD5int 1.2. -
Seite 20: Ausgangsteuerung
Bedienungsanleitung CP-Touch 7.2.4. 2. Ausgangsteuerung Dieses Menü zeigt den Zustand der einzelnen Ausgänge. Die Ausgangsparameter können verändert werden um auf diese Weise das Gerät zu testen. 7.2.5. 3. Einstellung In diesem Menü kann die Konfiguration der eingesetzten Komponenten (z.B. Heizung, Kühlung, Eingänge, Ausgänge ...) eingestellt bzw. -
Seite 21: Datensicherung
Bedienungsanleitung CP-Touch 7.2.7. 5. Datensicherung In diesem Menü ist es möglich ein Backup (Sicherung) der eingestellten Parameter zu erstellen. Ebenso ist es möglich die Service- oder Werkseinstellungen wiederherzustellen (Restore). 5.1. Datensicherung aller Parameter einschließlich der Benutzereinstellung in den Dauerspeicher der RD5int Platine (Daten werden nicht nach außerhalb exportiert, z.B. -
Seite 22: Funktion Des Displays (Standby)
Bedienungsanleitung CP-Touch Funktion des Displays (Standby) Das Display des Touchpanel wird nach einer gewissen Zeit der Inaktivität abgeschaltet (Standby). Durch berühren des Touchpanel wird das Display wieder aktiviert. Zeitablauf: Darstellung Standby (Verdunkelung) Rückkehr zum Hauptmenü Hauptdarstellung Nach 60 s Inaktivität Benutzer-Info oder Einstellung Nach 5 Minuten Inaktivität... - Seite 23 Bedienungsanleitung CP-Touch Beiblatt A...
- Seite 24 Airflow Lufttechnik GmbH Kleine Heeg 21 53359 Rheinbach Telefon: 02226/9205-0 Fax: 02226/9205-11 info@airflow.de www.airflow.de...
