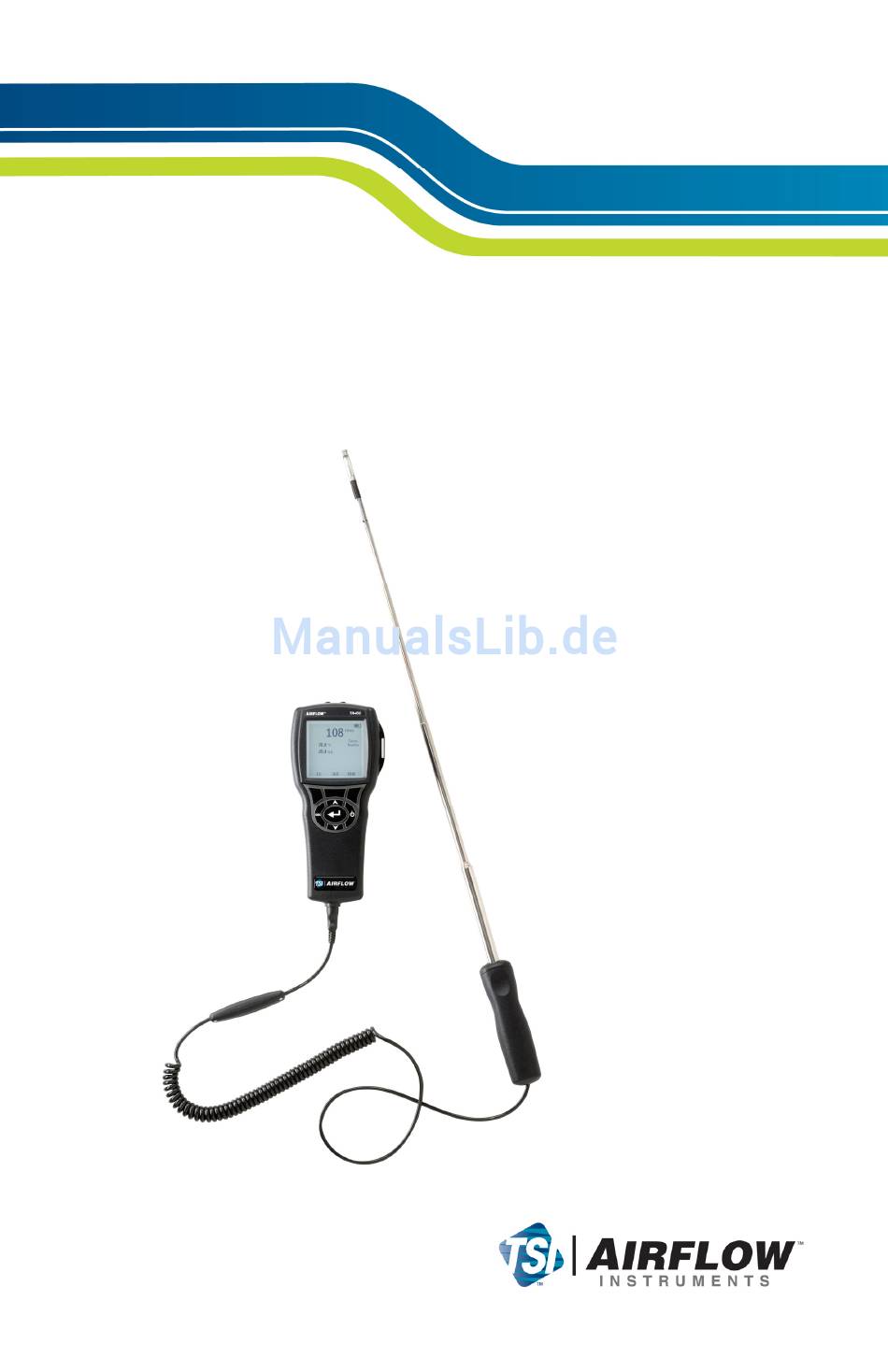

- Seite 1 Lüftungsmessung Luftgeschwindigkeitsmeßgerät ™ Model TA460 IRFLOW Bedienungs- und Wartunganleitung...
- Seite 3 Copyright© TSI Incorporated / 2007-2008 / Alle Rechte vorbehalten. Adresse TSI Incorporated / 500 Cardigan Road / Shoreview, MN 55126 / USA Fax-Nr. (651) 490-3824 BESCHRÄNKUNG DER GEWÄHRLEISTUNG UND HAFTUNG (gültig ab Juli 2000) Der Verkäufer gewährleistet, dass die unter diesem Vertrag verkauften Waren bei normalem Gebrauch und Wartung entsprechend der Beschreibung im Benutzerhandbuch für einen Zeitraum von zwölf (12) Monaten (bzw.
- Seite 4 Es wird davon ausgegangen, dass der Käufer und alle Benutzer mit dieser BESCHRÄNKUNG DER GEWÄHRLEISTUNG UND HAFTUNG einverstanden sind, welche die vollständige und ausschließliche Gewährleistung des Verkäufers darstellt. Diese BESCHRÄNKUNG DER GEWÄHRLEISTUNG UND HAFTUNG darf weder erweitert oder verändert werden noch darf auf ihre Bedingungen verzichtet werden, es sei denn, dies geschieht schriftlich und wird von einem Mitglied der Geschäftsleitung des Verkäufers unterzeichnet.
-
Seite 5: Inhaltsverzeichnis
INHALT KAPITEL 1 AUSPACKEN UND IDENTIFIZIEREN DER TEILE ..1 KAPITEL 2 VORBEREITUNG ............3 Stromversorgung des A TA460 .......... 3 Batterien einsetzen..............3 AC-Netzteil (Option) ..............3 Verwendung der ausziehbaren Sonde ...........3 Ausziehen der Sonde ..............3 Zusammenschieben der Sonde ..........4 Anschließen des optionalen tragbaren Bluetooth Druckers ... -
Seite 7: Kapitel 1 Auspacken Und Identifizieren Der Teile
Kapitel 1 Auspacken und Identifizieren der Teile Instrument und Zubehör vorsichtig aus dem Verpackungsbehälter entnehmen. Die einzelnen Teile mit der Bestandteilliste in der folgenden Komponentenliste vergleichen. Falls Teile fehlen oder beschädigt sind, sofort TSI benachrichtigen. 1. Tragekoffer 2. Messgerät 3. Drucksondenspitze 4. -
Seite 9: Kapitel 2 Vorbereitung
Kapitel 2 Vorbereitung Stromversorgung des A TA460 Der A TA460 Luftgeschwindigkeitsmesser kann entweder mit vier AA Batterien oder einem zusätzlich erhältlichen AC-Netzteil betrieben werden. Batterien einsetzen Vier AA Batterien, wie auf der Innenseite des Batteriefachs gezeigt, einsetzen. Das A TA460 kann entweder Alkali- oder aufladbare NiMH Batterien verwenden. -
Seite 10: Zusammenschieben Der Sonde
Bluetooth Geräte aus und gibt eine entsprechend Liste aus. Wählen Sie das Gerät ”Handy700” aus. Falls das A TA460 bereits früher an einen TSI Drucker angeschlossen war, sollte es jetzt diesen Drucker automatisch wieder anschließen. Falls der Drucker Fragezeichen (??????), Sternzeichen (******), oder zufällige Zeichen druckt, den Drucker zuerst aus- und dann wieder... -
Seite 11: Kapitel 3 Bedienung
Kapitel 3 Bedienung Tastenfunktionen EIN/AUS-Taste TA460 wird durch Drücken der IRFLOW EIN/AUS-Taste ein- oder ausgeschaltet. Beim Einschalten zeigt die Anzeige folgende Daten an: Modellnummer, Fabriknummer, Software Version, Datum der letzten Kalibrierung. Die Pfeiltasten ( werden zum Scrollen durch Pfeiltasten ( verschiedene Möglichkeiten beim Einstellen eines... -
Seite 12: Menüs
Eine Gruppe von Meßdatensätzen. Die Test-ID statistischen Parameter (Durchschnitt, Minimum, Maximum und Anzahl der Werte) werden für jede Test-ID berechnet. Die Höchstzahl der Test-IDs beträgt 100. Die Zeitkonstante ist eine Zeitperiode, über die der Zeitkonstante Mittelwert errechnet wird. Sie wird zum Dämpfen der Anzeige verwendet. -
Seite 13: Einstellungen
In diesem Menü können Sie einstellen, ob Sie Aktuelle oder Standardwerte messen möchten. In diesem Menü können Sie auch Standardtemperatur, Standarddruck und eine Quelle für die aktuelle Temperatur auswählen. Im TA460 wird der tatsächliche barometrische Druck gemessen. IRFLOW MESSDATENLOG. Messungen Die aufzuzeichnenden Messungen sind von den Messungen an der Anzeige unabhängig und müssen daher unter Messdatenlog. -
Seite 14: Lösche Daten
• In der Betriebsart Automatisches Speichern (Auto Speich.) wählt der Benutzer die Messdatensätze von Hand aus, die dann automatisch aufgezeichnet werden. • In der Betriebsart Tastensteuerung (Forts.-Taste) wird die Aufnahme der Werte und die Aufzeichnung vom Benutzer durch Drücken der -Taste gestartet. -
Seite 15: Logdat2™ Downloading Software
LogDat2 Downloading Software ™ Das A TA460 wird mit der LogDat2 Downloading Software IRFLOW ausgeliefert, die dem Benutzer maximale Flexibilität und Leistung bietet. Installieren Sie diese Software auf Ihrem Rechner, befolgen Sie hierzu die Anweisungen auf dem Aufdruck der LogDat2 Software. -
Seite 17: Kapitel 4 Wartung
Neukalibrierung Zum Erhalten der hohen Meßgenauigkeit empfiehlt TSI das A IRFLOW TA460 jährlich zur Kalibrierung einzuschicken. Treten Sie mit TSI oder mit einem örtlichen TSI-Vertreter in Verbindung, um einen Termin für die Kalibrierung zu reservieren und eine Rücksendegenehmigungsnummer (RMA) zu bekommen. Das RMA-Formular können Sie auf der Website unter http://service.tsi.com... -
Seite 19: Kapitel 5 Fehlerbehebung
Fehlerbehebung In Tabelle 5-1 werden Störungen, mögliche Ursachen und Empfehlungen zur Behebung der beim A TA460 möglichen Problemen aufgeführt. IRFLOW Für jedes hier nicht aufgeführte Problem und für jedes Problem, das durch die empfohlenen Maßnahmen nicht behoben werden können, bitte Verbindung mit TSI aufnehmen. -
Seite 21: Anhang A Technische Daten
Anhang A Technische Daten Die unangekündigte Änderung von technischen Daten bleibt vorbehalten. Geschwindigkeit (TA-Sonde): Bereich: 0 bis 50 m/s (0 bis 9999 ft/min) 1&2 Genauigkeit : Der jeweils größere Wert, entweder ±3% des Messwertes oder ±0,015 m/s (±3 ft/min) Auflösung: 0,01 m/s (1 ft/min) Geschwindigkeit (Pitotrohr): Bereich... - Seite 22 Wärmestrom (TA-Sonde): Bereich: Hängt von der Geschwindigkeit, der Temperatur, der Luftfeuchtigkeit und vom barometrischen Druck ab. Verfügbare Messungen: Fühlbarer Wärmestrom, latenter Wärmestrom, Gesamtwärmestrom und Wärmefaktor Gemessene Einheiten: BTU/St., kW Statischer Druck / Differenzdruck: Bereich -28,0 bis +28,0 mmHg (-15 bis +15 Zoll H O, -3735 bis +3735 Genauigkeit: ±1% des Messwertes ±1 Pa (±0,01 mmHg, ±0,005 Zoll H Auflösung: 0,1 Pa (0,01 mmHg, 0,001 Zoll H...
-
Seite 23: Stromversorgung
Sondenmaße: Sondenlänge: 101,6 cm (40 Zoll) Sondendurchmesser an der Spitze: 7,0 mm (0,28 Zoll) Sondendurchmesser an der Basis: 13,0 mm (0,51 Zoll) Gelenksondenmaße: Länge des Gelenkabschnitts: 15,24 cm (6,0 Zoll) Gelenkdurchmesser: 9,5 mm (0,38 Zoll) Gewicht: Gewicht mit Batterien: 0,36 kg (0,8 lb) Stromversorgung: Vier AA-Batterien (eingeschlossen) oder AC-Netzteil (Option) 7,2 VDC, 300 mA, 4-18 Watt (Eingangsspannung und Eingangsfrequenz je nach... -
Seite 25: Anhang B Dip-Schaltereinstellungen
