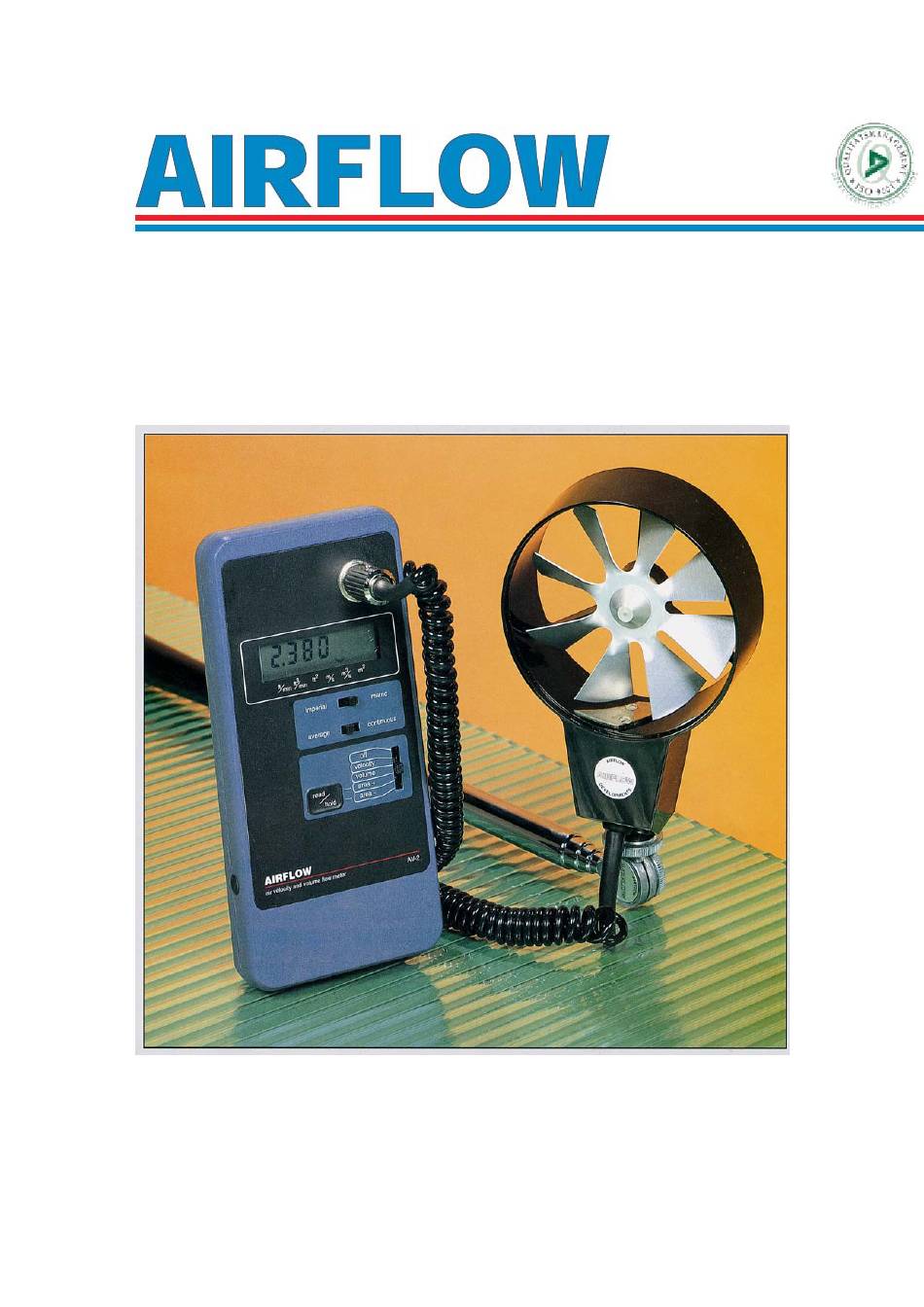

- Seite 1 Flügelrad-Anemometer AV-2 Gebrauchsanleitung Bitte vor Inbetriebnahme des Gerätes sorgfältig durchlesen...
-
Seite 2: Inhaltsverzeichnis
..................4 4. Bedienungsanleitung ......................5 4.1 Messung der Strömungsgeschwindigkeit ................. 5 4.2 Messung des Volumenstroms................... 6 5. AV-2-Selbsttest ......................... 7 6. Anwendungsgebiete des Gerätes .................. 8 6.1 Messen der Strömungsgeschwindigkeit in kleinen Strömungsquerschnitten ....8 6.2 Messen der Strömungsgeschwindigkeit in größeren Strömungsquerschnitten ....8 7. -
Seite 3: Einleitung
Gerät ausschalten - Strömungsgeschwindigkeit anzeigen - Volumenstrom anzeigen - Fläche erhöhen - Fläche verringern. Im Lieferumfang des AV-2 ist ein 100 mm Flügelradkopf enthalten. Zusätzlich ist ein 35 mm Kopf erhältlich. Zur Grundausstattung des AV-2 gehört auch eine Teleskopstange, die zusammen mit dem Handgriff eine Gesamt-Sondenlänge von ca. -
Seite 4: Batterie
Auslieferung nicht benutzen, entnehmen Sie die Batterie und bewahren sie diese im Gerätekoffer auf. Zum Betrieb des AV-2 wird eine 9 V Blockbatterie 6 LR 61A, IEC 6F22, ( Art.-Nr. 58001) benötigt. Es kann auch ein NC-Akku gleicher Bauart benutzt werden (Art.-Nr. 40504). -
Seite 5: Start- Und Haltetaste ("Read/Hold")
0 - 1 V eingestellt. Sie kann im Bereich von 0,5...2 V individuell verändert werden. Der Potentiometer für diese Einstellungsänderung befindet sich im Batteriefach. Die Datenerfassung zur PC-Erfassung und Auswertung erfolgt mittels des preiswerten Data-Loggers AIRFLOW MEMORY AM-2 (Art.-Nr. 27020) und der dazugehörigen Software (Art.-Nr. 27120). -
Seite 6: Messung Des Volumenstroms
Sollte das Flügelrad in einer Strömung von höherer Geschwindigkeit als 32m/s (6400 ft/min)betrieben worden sein, erscheint im Display „vel hi“. Um diese Meldung abzustellen, müßen Sie das AV-2 ausschalten und wieder einschalten, bevor Sie es wieder benutzen können. HINWEIS: Wenn die Metallplatte im Anemometer-Ring während des Gebrauchs berührt wird,... -
Seite 7: Av-2-Selbsttest
Strömungsgeschwindigkeit bzw. Volumenstrom. Die Spanne des Analogausgangs ist über einen Potentiometer im Batteriefach verstellbar zwischen 0,5 und 2,0 Volt. Um die Spannungseinstellung zu ändern, verbinden Sie das AV-2 über den Analogausgang mit einem Spannungsmeßgerät und führen Sie einen Selbsttest durch. Lassen Sie den Selbsttest durchlaufen, bis „30.00“... -
Seite 8: Anwendungsgebiete Des Gerätes
Ihre Hand, da dies zu Abeichungen im Meßergebnis führen könnte. Benutzen Sie die mitgelieferte Teleskopstange. 7.2 Das AV-2 kann sowohl an Ansaug- wie auch an Ausblasgittern eingesetzt werden. Bei Ansauggittern können Sie den Flügelradkopf direkt an das Gitter halten. Bei Messungen an Ausblasgittern ist es empfehlenswert einen kleinen Abstand zwischen Gitter und Meßkopf zu... -
Seite 9: Quellen Möglicher Meßfehler
Behandlung oder Beschädigung, ist das Gerät an AIRFLOW zur evtl. Reparatur bzw. Überprüfung und neuen Kalibrierung einzusenden. Es ist ohnehin sinnvoll, bei regelmäßigem Einsatz, das Gerät einmal im Jahr bei AIRFLOW überprüfen und werksseitig kalibrieren zu lassen. Sie erhalten Ihr Gerät in der Regel in wenigen... -
Seite 10: Technische Daten
0 - 1 V (justierbar im Bereich 0,5...2 V) Analogausgang: Schritte 0,13 m/s ± 0,5% vom SE Fehlertoleranz Analogausgang: Art.-Nr. 25050 AV-2 mit Meßkopf 100 mm AV-2 mit Meßkopf 35 mm Art.-Nr. 25055 AV-2 mit beiden Meßköpfen Art.-Nr. 25060 Lieferumfang: Betriebsfertiges Gerät mit Flügelradkopf-...
