Steckerbelegung
für Anschluss
Profinet RJ 45
AIDA

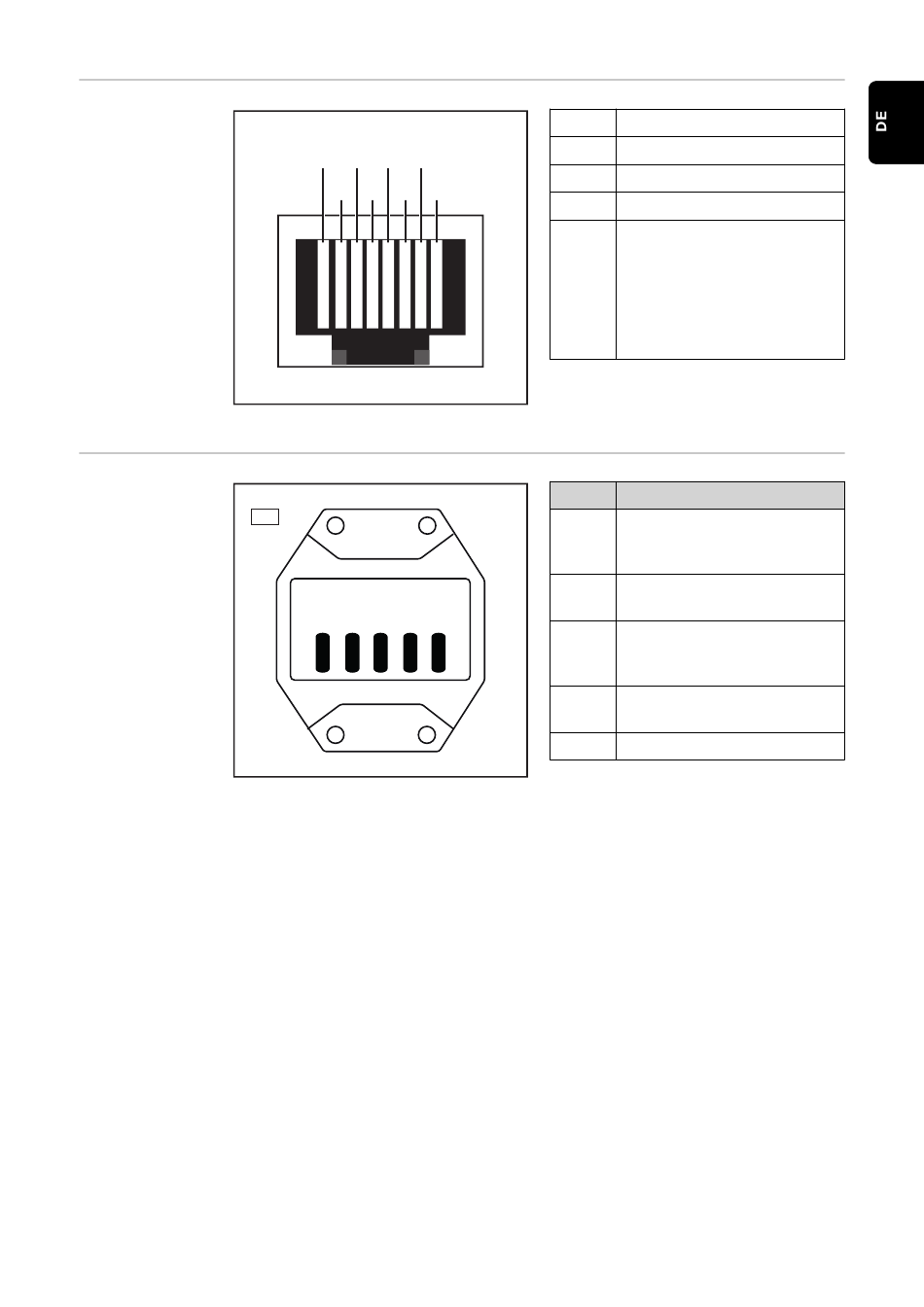

Pin-Belegung RJ 45 ProfiNet Anschluss
Steckerbelegung
für Anschluss
-X4
Versorgung +24
V AIDA
1
3
5
7
2
4
6
8
1 2 3 4 5
1
TX+
2
TX-
3
RX+
6
RX-
4,5,7,
Normalerweise nicht ver-
8
wendet; um die Signal-
vollständigkeit sicherzustel-
len, sind diese Pins mitein-
ander verbunden und enden
über einen Filterkreis am
Schutzleiter (PE).
Pin
Belegung
+24 V Spannungsversor-
1
gung
für den Feldbus-Koppler
0 V Spannungsversorgung
2
für den Feldbus-Koppler
3
+24 V Spannungsversor-
gung
für die I/O-Klemmen
4
0 V Spannungsversorgung
für die I/O-Klemmen
5
-
7
