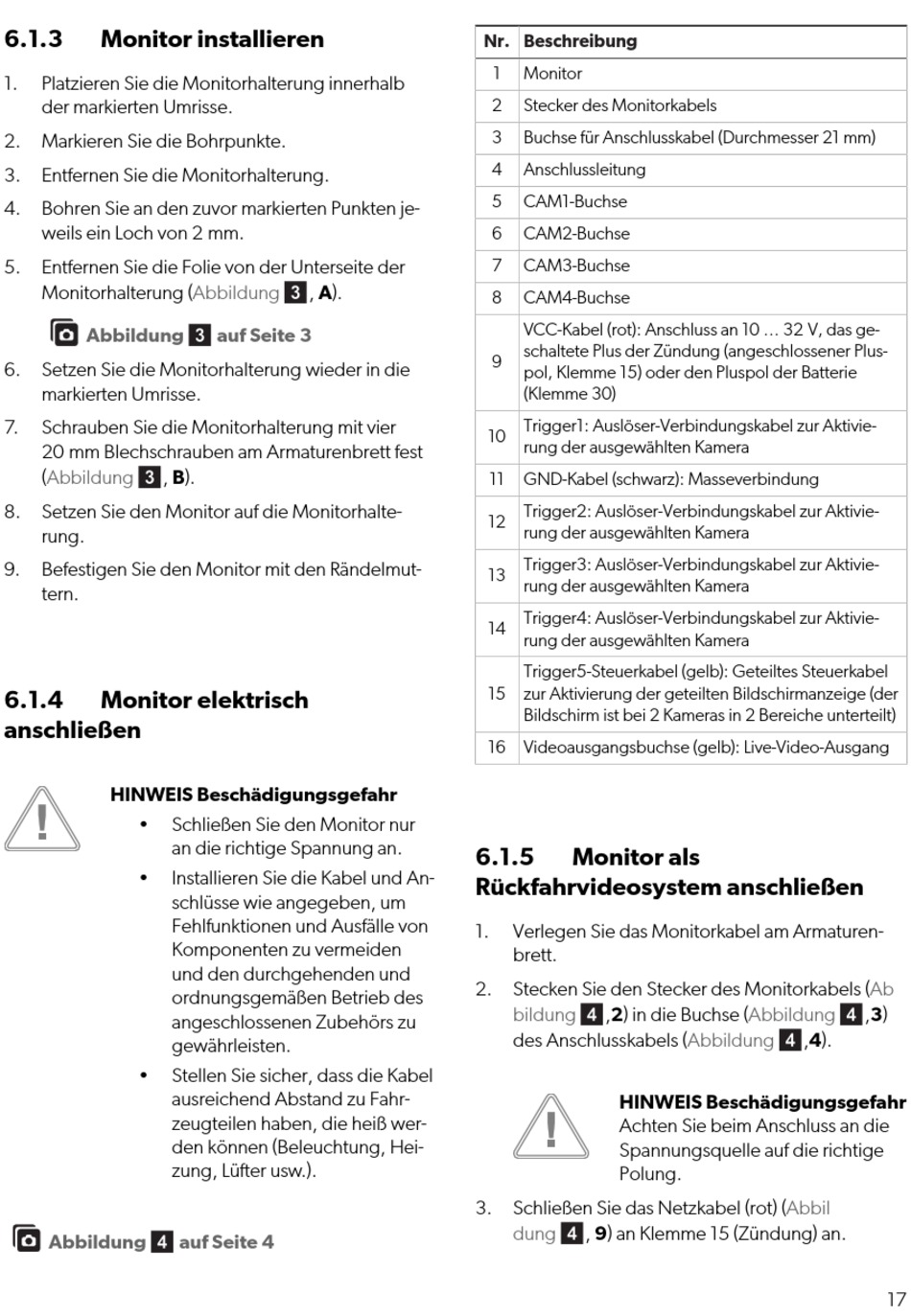

Monitor installieren

1. Platzieren Sie die Monitorhalterung innerhalb
der markierten Umrisse.
2. Markieren Sie die Bohrpunkte.
3. Entfernen Sie die Monitorhalterung.
4. Bohren Sie an den zuvor markierten Punkten je-
weils ein Loch von 2 mm.
5. Entfernen Sie die Folie von der Unterseite der
Monitorhalterung (Abbildung , A).
Abbildung 
6. Setzen Sie die Monitorhalterung wieder in die
markierten Umrisse.
7. Schrauben Sie die Monitorhalterung mit vier
20 mm Blechschrauben am Armaturenbrett fest
(Abbildung , B).
8. Setzen Sie den Monitor auf die Monitorhalte-
rung.
9. Befestigen Sie den Monitor mit den Rändelmut-
tern.
6.1.4 Monitor elektrisch
anschließen
HINWEIS Beschädigungsgefahr
• Schließen Sie den Monitor nur
an die richtige Spannung an.
• Installieren Sie die Kabel und An-
schlüsse wie angegeben, um
Fehlfunktionen und Ausfälle von
Komponenten zu vermeiden
und den durchgehenden und
ordnungsgemäßen Betrieb des
angeschlossenen Zubehörs zu
gewährleisten.
• Stellen Sie sicher, dass die Kabel
ausreichend Abstand zu Fahr-
zeugteilen haben, die heiß wer-
den können (Beleuchtung, Hei-
zung, Lüfter usw.).
Abbildung 
auf Seite 3
auf Seite 4
Nr. Beschreibung
1 Monitor
2 Stecker des Monitorkabels
3 Buchse für Anschlusskabel (Durchmesser 21 mm)
4 Anschlussleitung
5 CAM1-Buchse
6 CAM2-Buchse
7 CAM3-Buchse
8 CAM4-Buchse
VCC-Kabel (rot): Anschluss an 10 ... 32 V, das ge-
schaltete Plus der Zündung (angeschlossener Plus-
9
pol, Klemme 15) oder den Pluspol der Batterie
(Klemme 30)
Trigger1: Auslöser-Verbindungskabel zur Aktivie-
10
rung der ausgewählten Kamera
11 GND-Kabel (schwarz): Masseverbindung
Trigger2: Auslöser-Verbindungskabel zur Aktivie-
12
rung der ausgewählten Kamera
Trigger3: Auslöser-Verbindungskabel zur Aktivie-
13
rung der ausgewählten Kamera
Trigger4: Auslöser-Verbindungskabel zur Aktivie-
14
rung der ausgewählten Kamera
Trigger5-Steuerkabel (gelb): Geteiltes Steuerkabel
15 zur Aktivierung der geteilten Bildschirmanzeige (der
Bildschirm ist bei 2 Kameras in 2 Bereiche unterteilt)
16 Videoausgangsbuchse (gelb): Live-Video-Ausgang
6.1.5 Monitor als
Rückfahrvideosystem anschließen
1. Verlegen Sie das Monitorkabel am Armaturen-
brett.
2. Stecken Sie den Stecker des Monitorkabels
bildung ,2) in die Buchse (Abbildung ,3)
des Anschlusskabels (Abbildung ,4).
HINWEIS Beschädigungsgefahr
Achten Sie beim Anschluss an die
Spannungsquelle auf die richtige
Polung.
3. Schließen Sie das Netzkabel (rot)
dung , 9) an Klemme 15 (Zündung) an.
(Ab
(Abbil
