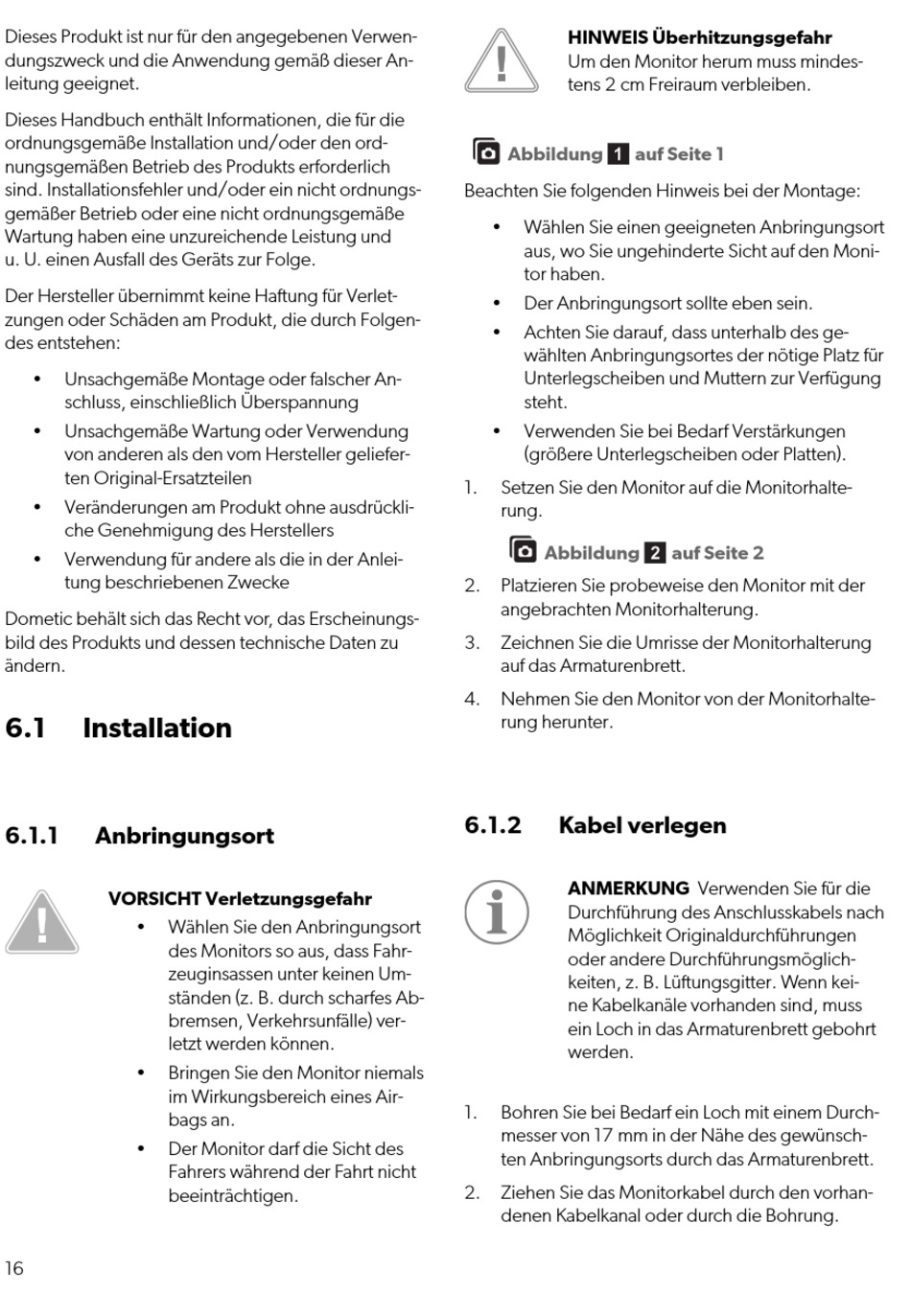

Dieses Produkt ist nur für den angegebenen Verwen-
dungszweck und die Anwendung gemäß dieser An-
leitung geeignet.
Dieses Handbuch enthält Informationen, die für die
ordnungsgemäße Installation und/oder den ord-
nungsgemäßen Betrieb des Produkts erforderlich
sind. Installationsfehler und/oder ein nicht ordnungs-
gemäßer Betrieb oder eine nicht ordnungsgemäße
Wartung haben eine unzureichende Leistung und
u. U. einen Ausfall des Geräts zur Folge.
Der Hersteller übernimmt keine Haftung für Verlet-
zungen oder Schäden am Produkt, die durch Folgen-
des entstehen:
• Unsachgemäße Montage oder falscher An-
schluss, einschließlich Überspannung
• Unsachgemäße Wartung oder Verwendung
von anderen als den vom Hersteller geliefer-
ten Original-Ersatzteilen
• Veränderungen am Produkt ohne ausdrückli-
che Genehmigung des Herstellers
• Verwendung für andere als die in der Anlei-
tung beschriebenen Zwecke
Dometic behält sich das Recht vor, das Erscheinungs-
bild des Produkts und dessen technische Daten zu
ändern.
6.1 Installation
6.1.1 Anbringungsort
VORSICHT Verletzungsgefahr
• Wählen Sie den Anbringungsort
des Monitors so aus, dass Fahr-
zeuginsassen unter keinen Um-
ständen (z. B. durch scharfes Ab-
bremsen, Verkehrsunfälle) ver-
letzt werden können.
• Bringen Sie den Monitor niemals
im Wirkungsbereich eines Air-
bags an.
• Der Monitor darf die Sicht des
Fahrers während der Fahrt nicht
beeinträchtigen.
16
HINWEIS Überhitzungsgefahr
Um den Monitor herum muss mindes-
tens 2 cm Freiraum verbleiben.
Abbildung 
Beachten Sie folgenden Hinweis bei der Montage:
• Wählen Sie einen geeigneten Anbringungsort
aus, wo Sie ungehinderte Sicht auf den Moni-
tor haben.
• Der Anbringungsort sollte eben sein.
• Achten Sie darauf, dass unterhalb des ge-
wählten Anbringungsortes der nötige Platz für
Unterlegscheiben und Muttern zur Verfügung
steht.
• Verwenden Sie bei Bedarf Verstärkungen
(größere Unterlegscheiben oder Platten).
1. Setzen Sie den Monitor auf die Monitorhalte-
rung.
Abbildung 
2. Platzieren Sie probeweise den Monitor mit der
angebrachten Monitorhalterung.
3. Zeichnen Sie die Umrisse der Monitorhalterung
auf das Armaturenbrett.
4. Nehmen Sie den Monitor von der Monitorhalte-
rung herunter.
6.1.2

Kabel verlegen

ANMERKUNG Verwenden Sie für die
Durchführung des Anschlusskabels nach
Möglichkeit Originaldurchführungen
oder andere Durchführungsmöglich-
keiten, z. B. Lüftungsgitter. Wenn kei-
ne Kabelkanäle vorhanden sind, muss
ein Loch in das Armaturenbrett gebohrt
werden.
1. Bohren Sie bei Bedarf ein Loch mit einem Durch-
messer von 17 mm in der Nähe des gewünsch-
ten Anbringungsorts durch das Armaturenbrett.
2. Ziehen Sie das Monitorkabel durch den vorhan-
denen Kabelkanal oder durch die Bohrung.
