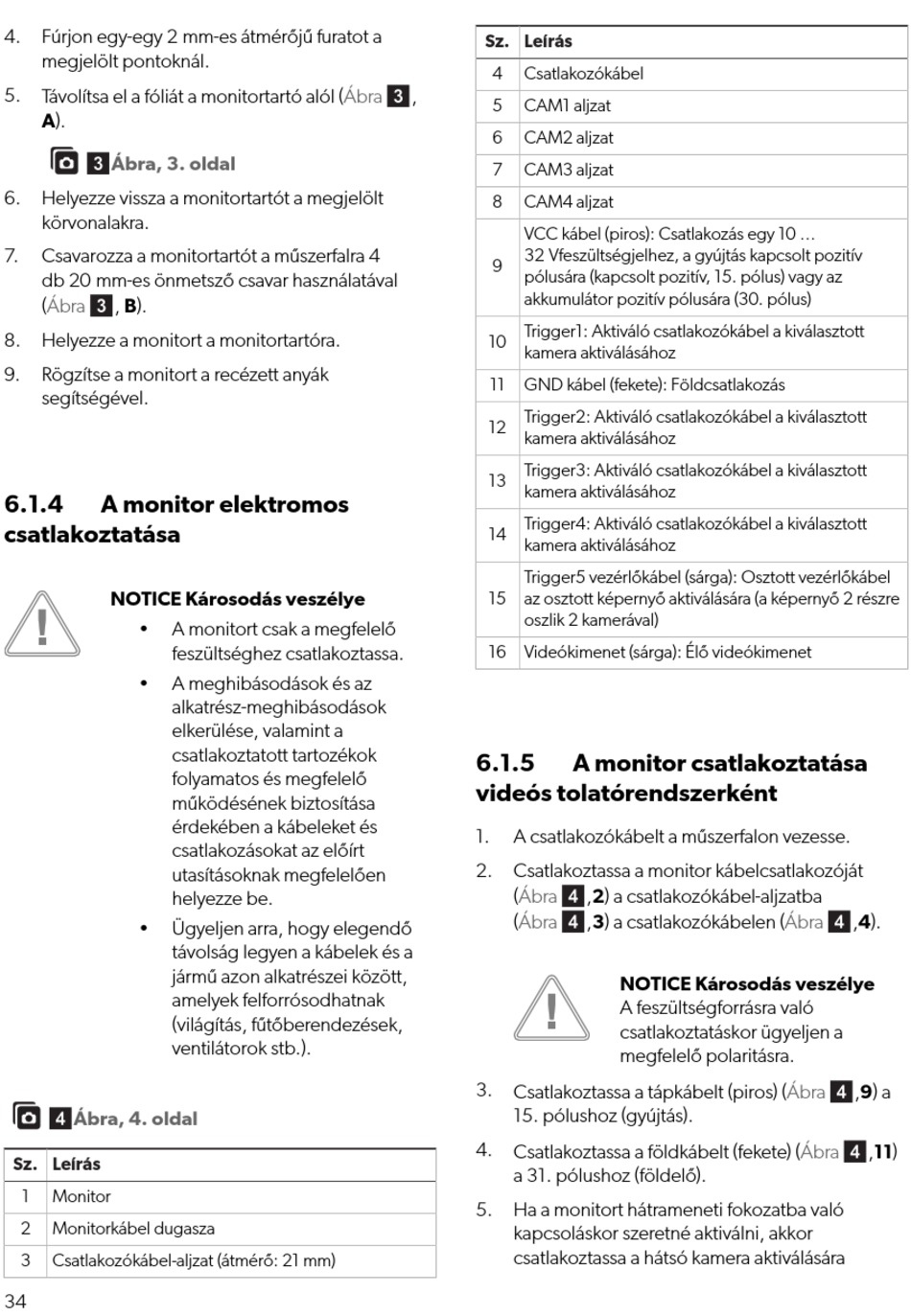

4. Fúrjon egy-egy 2 mm-es átmérőjű furatot a
megjelölt pontoknál.
5. Távolítsa el a fóliát a monitortartó alól (Ábra ,
A).
Ábra, 3. oldal
6. Helyezze vissza a monitortartót a megjelölt
körvonalakra.
7. Csavarozza a monitortartót a műszerfalra 4
db 20 mm-es önmetsző csavar használatával
(Ábra , B).
8. Helyezze a monitort a monitortartóra.
9. Rögzítse a monitort a recézett anyák
segítségével.
6.1.4 A monitor elektromos
csatlakoztatása
NOTICE Károsodás veszélye
• A monitort csak a megfelelő
feszültséghez csatlakoztassa.
• A meghibásodások és az
alkatrész-meghibásodások
elkerülése, valamint a
csatlakoztatott tartozékok
folyamatos és megfelelő
működésének biztosítása
érdekében a kábeleket és
csatlakozásokat az előírt
utasításoknak megfelelően
helyezze be.
• Ügyeljen arra, hogy elegendő
távolság legyen a kábelek és a
jármű azon alkatrészei között,
amelyek felforrósodhatnak
(világítás, fűtőberendezések,
ventilátorok stb.).
Ábra, 4. oldal
Sz. Leírás
1 Monitor
2 Monitorkábel dugasza
3 Csatlakozókábel-aljzat (átmérő: 21 mm)
34
Sz. Leírás
4 Csatlakozókábel
5 CAM1 aljzat
6 CAM2 aljzat
7 CAM3 aljzat
8 CAM4 aljzat
VCC kábel (piros): Csatlakozás egy 10 ...
32 Vfeszültségjelhez, a gyújtás kapcsolt pozitív
9
pólusára (kapcsolt pozitív, 15. pólus) vagy az
akkumulátor pozitív pólusára (30. pólus)
Trigger1: Aktiváló csatlakozókábel a kiválasztott
10
kamera aktiválásához
11 GND kábel (fekete): Földcsatlakozás
Trigger2: Aktiváló csatlakozókábel a kiválasztott
12
kamera aktiválásához
Trigger3: Aktiváló csatlakozókábel a kiválasztott
13
kamera aktiválásához
Trigger4: Aktiváló csatlakozókábel a kiválasztott
14
kamera aktiválásához
Trigger5 vezérlőkábel (sárga): Osztott vezérlőkábel
15 az osztott képernyő aktiválására (a képernyő 2 részre
oszlik 2 kamerával)
16 Videókimenet (sárga): Élő videókimenet
6.1.5 A monitor csatlakoztatása
videós tolatórendszerként
1. A csatlakozókábelt a műszerfalon vezesse.
2. Csatlakoztassa a monitor kábelcsatlakozóját
(Ábra ,2) a csatlakozókábel-aljzatba
(Ábra ,3) a csatlakozókábelen (Ábra ,4).
NOTICE Károsodás veszélye
A feszültségforrásra való
csatlakoztatáskor ügyeljen a
megfelelő polaritásra.
3. Csatlakoztassa a tápkábelt (piros) (Ábra ,9) a
15. pólushoz (gyújtás).
4. Csatlakoztassa a földkábelt (fekete) (Ábra ,11)
a 31. pólushoz (földelő).
5. Ha a monitort hátrameneti fokozatba való
kapcsoláskor szeretné aktiválni, akkor
csatlakoztassa a hátsó kamera aktiválására
