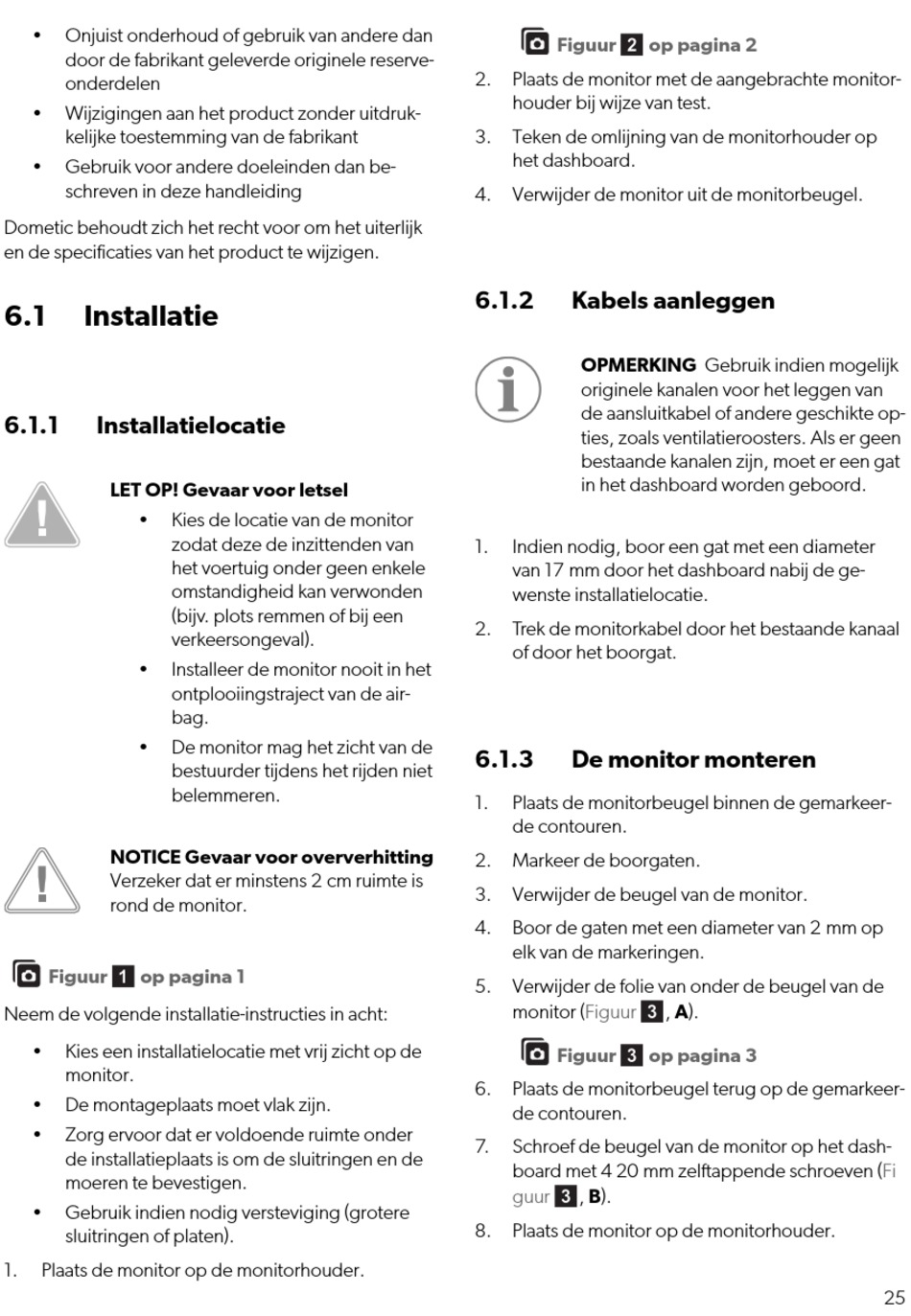

• Onjuist onderhoud of gebruik van andere dan
door de fabrikant geleverde originele reserve-
onderdelen
• Wijzigingen aan het product zonder uitdruk-
kelijke toestemming van de fabrikant
• Gebruik voor andere doeleinden dan be-
schreven in deze handleiding
Dometic behoudt zich het recht voor om het uiterlijk
en de specificaties van het product te wijzigen.
6.1 Installatie
6.1.1 Installatielocatie
LET OP! Gevaar voor letsel
• Kies de locatie van de monitor
zodat deze de inzittenden van
het voertuig onder geen enkele
omstandigheid kan verwonden
(bijv. plots remmen of bij een
verkeersongeval).
• Installeer de monitor nooit in het
ontplooiingstraject van de air-
bag.
• De monitor mag het zicht van de
bestuurder tijdens het rijden niet
belemmeren.
NOTICE Gevaar voor oververhitting
Verzeker dat er minstens 2 cm ruimte is
rond de monitor.
Figuur  op pagina 1
Neem de volgende installatie-instructies in acht:
• Kies een installatielocatie met vrij zicht op de
monitor.
• De montageplaats moet vlak zijn.
• Zorg ervoor dat er voldoende ruimte onder
de installatieplaats is om de sluitringen en de
moeren te bevestigen.
• Gebruik indien nodig versteviging (grotere
sluitringen of platen).
1. Plaats de monitor op de monitorhouder.
Figuur 
2. Plaats de monitor met de aangebrachte monitor-
houder bij wijze van test.
3. Teken de omlijning van de monitorhouder op
het dashboard.
4. Verwijder de monitor uit de monitorbeugel.
6.1.2 Kabels aanleggen
OPMERKING Gebruik indien mogelijk
originele kanalen voor het leggen van
de aansluitkabel of andere geschikte op-
ties, zoals ventilatieroosters. Als er geen
bestaande kanalen zijn, moet er een gat
in het dashboard worden geboord.
1. Indien nodig, boor een gat met een diameter
van 17 mm door het dashboard nabij de ge-
wenste installatielocatie.
2. Trek de monitorkabel door het bestaande kanaal
of door het boorgat.
6.1.3 De monitor monteren
1. Plaats de monitorbeugel binnen de gemarkeer-
de contouren.
2. Markeer de boorgaten.
3. Verwijder de beugel van de monitor.
4. Boor de gaten met een diameter van 2 mm op
elk van de markeringen.
5. Verwijder de folie van onder de beugel van de
monitor (Figuur , A).
Figuur 
6. Plaats de monitorbeugel terug op de gemarkeer-
de contouren.
7. Schroef de beugel van de monitor op het dash-
board met 4 20 mm zelftappende schroeven
guur , B).
8. Plaats de monitor op de monitorhouder.
op pagina 2
op pagina 3
(Fi
25
