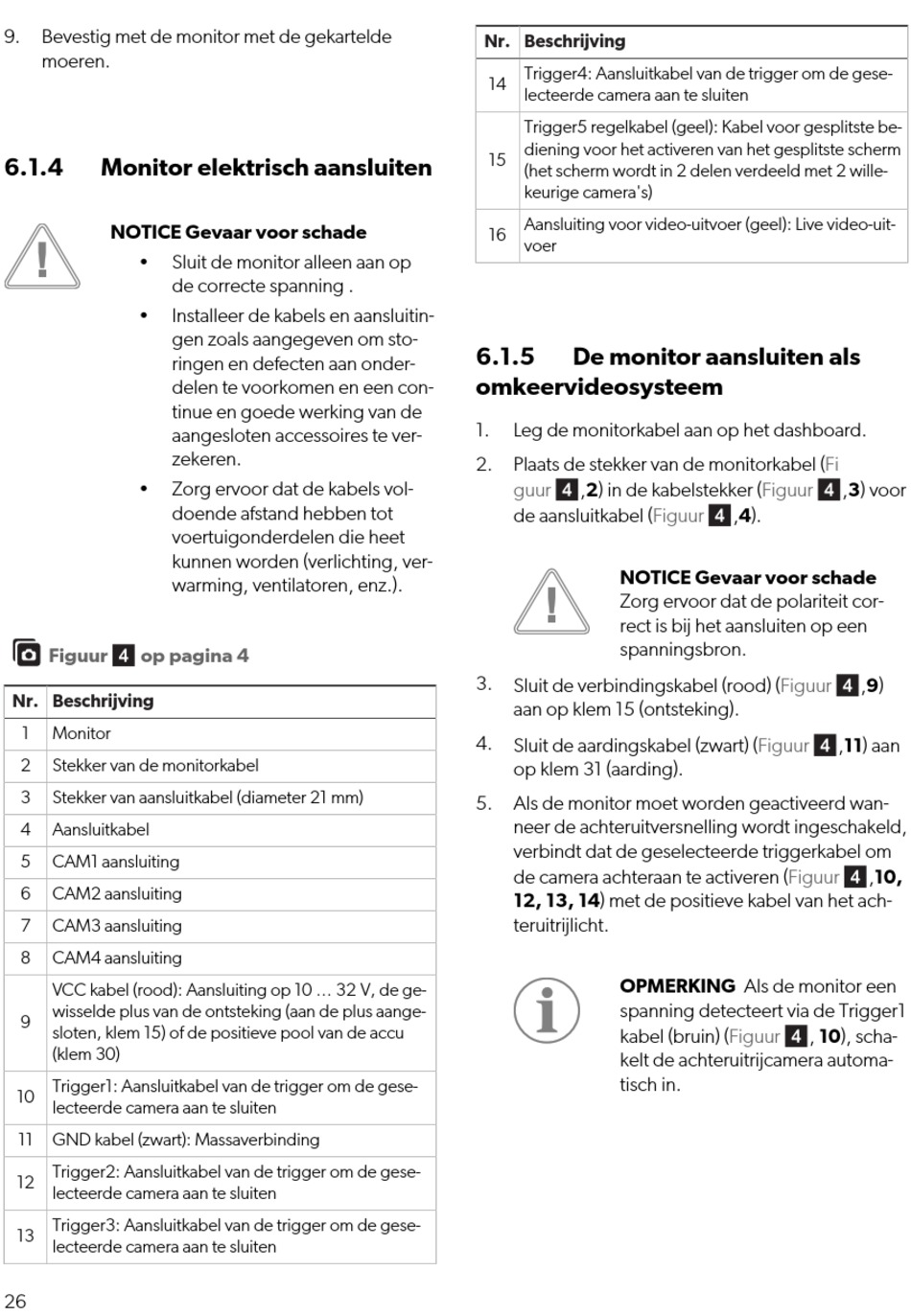

9. Bevestig met de monitor met de gekartelde
moeren.
6.1.4

Monitor elektrisch aansluiten

NOTICE Gevaar voor schade
• Sluit de monitor alleen aan op
de correcte spanning .
• Installeer de kabels en aansluitin-
gen zoals aangegeven om sto-
ringen en defecten aan onder-
delen te voorkomen en een con-
tinue en goede werking van de
aangesloten accessoires te ver-
zekeren.
• Zorg ervoor dat de kabels vol-
doende afstand hebben tot
voertuigonderdelen die heet
kunnen worden (verlichting, ver-
warming, ventilatoren, enz.).
Figuur  op pagina 4
Nr. Beschrijving
1 Monitor
2 Stekker van de monitorkabel
3 Stekker van aansluitkabel (diameter 21 mm)
4 Aansluitkabel
5 CAM1 aansluiting
6 CAM2 aansluiting
7 CAM3 aansluiting
8 CAM4 aansluiting
VCC kabel (rood): Aansluiting op 10 ... 32 V, de ge-
wisselde plus van de ontsteking (aan de plus aange-
9
sloten, klem 15) of de positieve pool van de accu
(klem 30)
Trigger1: Aansluitkabel van de trigger om de gese-
10
lecteerde camera aan te sluiten
11 GND kabel (zwart): Massaverbinding
Trigger2: Aansluitkabel van de trigger om de gese-
12
lecteerde camera aan te sluiten
Trigger3: Aansluitkabel van de trigger om de gese-
13
lecteerde camera aan te sluiten
26
Nr. Beschrijving
Trigger4: Aansluitkabel van de trigger om de gese-
14
lecteerde camera aan te sluiten
Trigger5 regelkabel (geel): Kabel voor gesplitste be-
diening voor het activeren van het gesplitste scherm
15
(het scherm wordt in 2 delen verdeeld met 2 wille-
keurige camera's)
Aansluiting voor video-uitvoer (geel): Live video-uit-
16
voer
6.1.5 De monitor aansluiten als
omkeervideosysteem
1. Leg de monitorkabel aan op het dashboard.
2. Plaats de stekker van de monitorkabel
guur ,2) in de kabelstekker (Figuur ,3) voor
de aansluitkabel (Figuur ,4).
NOTICE Gevaar voor schade
Zorg ervoor dat de polariteit cor-
rect is bij het aansluiten op een
spanningsbron.
3. Sluit de verbindingskabel (rood) (Figuur ,9)
aan op klem 15 (ontsteking).
4. Sluit de aardingskabel (zwart) (Figuur ,11) aan
op klem 31 (aarding).
5. Als de monitor moet worden geactiveerd wan-
neer de achteruitversnelling wordt ingeschakeld,
verbindt dat de geselecteerde triggerkabel om
de camera achteraan te activeren (Figuur ,10,
12, 13, 14) met de positieve kabel van het ach-
teruitrijlicht.
OPMERKING Als de monitor een
spanning detecteert via de Trigger1
kabel (bruin) (Figuur , 10), scha-
kelt de achteruitrijcamera automa-
tisch in.
