ALLMÄN INFORMATION
Utrustningen är avsedd för yrkesmässig användning.
Användaren bör läsa denna bruksanvisning, samt övrig
dokumentation
från
Varian
utrustningen. Varian tar inget ansvar för skador som helt
eller delvis orsakats av åsidosättande av instruktionerna,
olämplig användning av person utan tillräcklig kunskap,
obehörigt bruk av utrustningen eller hantering som strider
mot gällande lokala föreskrifter.
Styrenheten i Turbo-V 550 PCB-serien är en mikro-
processorstyrd
frekvensomvandlare
komponenter med fast tillstånd. Styrenheten är försedda
med självdiagnos- och självskyddsfunktion. Styrenheten
kontrollerar pumparna i Turbo-V 550-serien (med en
tiostegs-process) i samband med start. Spänning och
ström regleras i förhållande till pumpens uppnådda
hastighet. Styrenheten omfattar alla kretsar som behövs
för automatisk drift av pumparna i Turbo-V 550 serien.
Hjälpkontakter erbjuder kontroller för fjärrstart och
fjärrstopp av pumpen, signaler för pumpens tillstånd,
kontroller för start och stopp av förvakuum-pumpen,
blockeringssignaler (för tryckvakter, kontrollbrytare för
vattenflöde osv). Styrenheten ska förses med ström av en
extern transformator (levereras ej med styrenheten). En
speciell apparat (Hand Held Terminal) finns som tillval för
att kontrollera styrenhetens funktioner och visualisera dess
tillstånd. Detta apparat består av ett styrtangentbord och
en bildskärm. De följande avsnitten innehåller all
information som behövs för att garantera operatörens
säkerhet under driften. Detaljerade uppgifter finns i bilagan
"Technical information".
I bruksanvisningen används följande standardrubriker:
!
Varningsmeddelandena informerar operatören om att en
speciell procedur eller en viss typ av arbete måste utföras
exakt enligt anvisningarna. I annat fall finns risk för svåra
personskador.
VIKTIGT
Detta varningsmeddelande visas framför procedurer som
måste följas exakt för att undvika skador på maskinen.
OBSERVERA
Detta visar på viktig information i texten .
FÖRVARING
Följande krav på omgivningsförhållanden gäller vid
transport och förvaring av styrenheten:
•
temperatur: från -20 °C till +70 °C
•
relativ luftfuktighet: 0 - 95% (utan kondens)
före
användning
av
som
består
av
VARNING
FÖRBEREDELSER FÖR INSTALLATION
Styrenheten levereras i ett särskilt skyddande emballage.
Kontakta det lokala försäljningskontoret om emballaget
visar tecken på skador som kan ha uppstått under
transporten. Se till att styrenheten inte tappas eller utsätts
för stötar vid uppackningen.

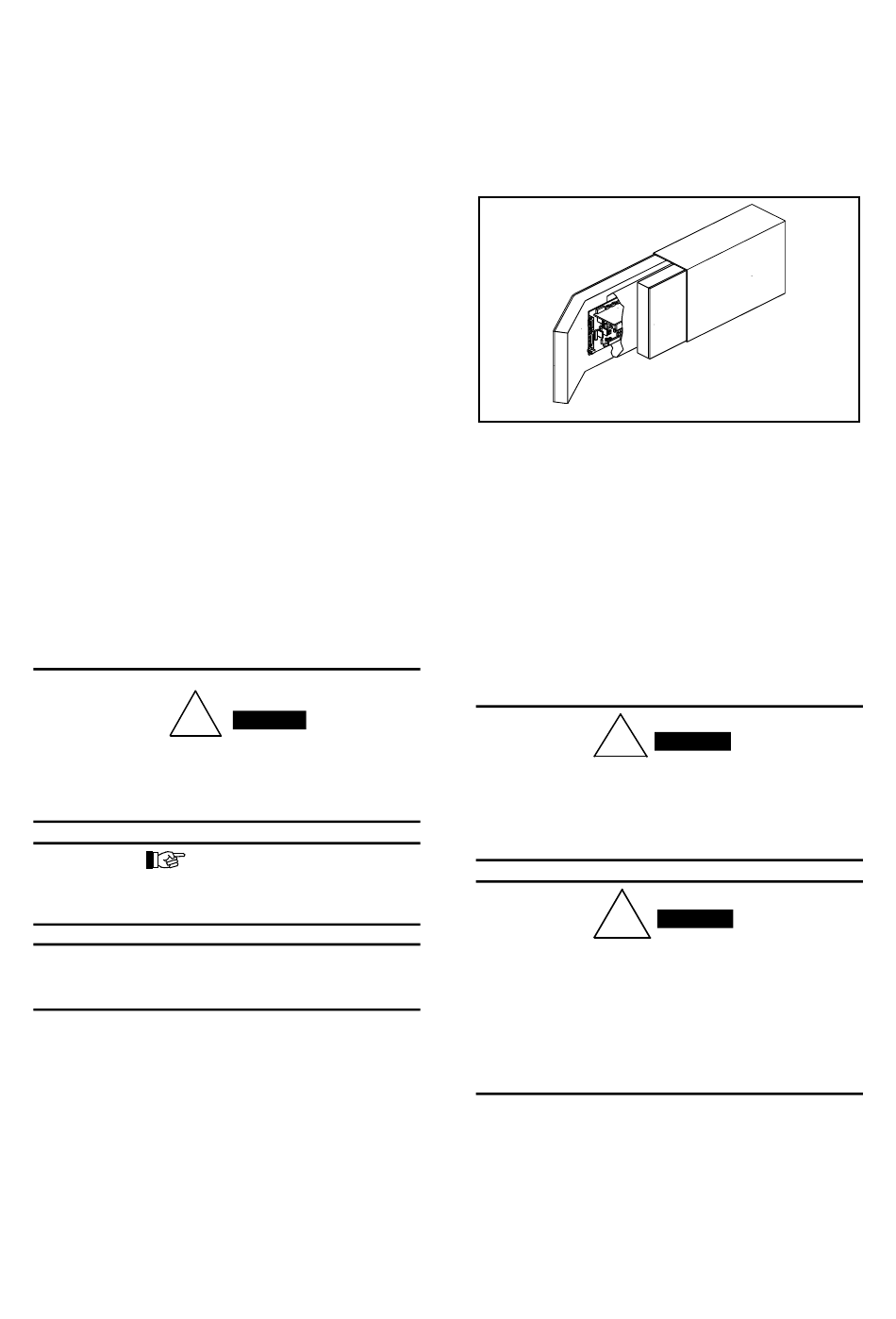

Styrenhetens förpackning
Kasta inte packmaterialet i soporna. Materialet är
återvinningsbart till 100% och uppfyller EU-direktiv 85/399
om miljöskydd. Innan styrenheten installeras ska du
förbereda de nödvändiga anslutningskablarna, det vill säga
anslutningskablar till matarspänning och pump samt kablar
för logiska signaler. Följande bilder visar de nödvändiga
anslutningarna mellan styrenhet och pump samt mellan
styrenhet och strömkälla. För ytterligare information om
anslutningar och strömkälla (tillval) hänvisas till bilaga
"Technical Information".
INSTALLATION
Spänningen mellan styrenhet och transformator samt
mellan transformator och elnätet kan nå höga värden och
förorsaka allvarliga skador och dödsfall. I samband med
permanent installation ska styrenhet och transformator
lämpligen skyddas mot oavsiktlig kontakt.
Spänningen inuti styrenheten kan nå höga värden och
förorsaka allvarliga skador och dödsfall. Frånkoppla alltid
strömkabeln innan något installations- eller underhålls-
moment utförs på styrenheten.
Temperaturen inuti styrenheten kan nå höga värden och
förorsaka allvarliga skador.
I samband med permanent installation ska styrenhet och
transformator lämpligen skyddas mot oavsiktlig kontakt.
29
BRUKSANVISNING
!
VARNING
!
VARNING
87-900-885-01 (D)
