Prozessor
Die HomeWorks
®
Haupktkommunikationsknotenpunkte eines jeden
HomeWorks Systems. Jeder Prozessor hat mehrere
Anschlüsse, durch die der Prozessor mit verschiedenen
Systemkomponenten kommuniziert.
Die meisten HomeWorks Komponenten können
unmittelbar an den Prozessor angeschlossen werden.
Maestro Dimmer, lokale Lichtsteuerungen, benötigen
ein H48 Dimmerinterface und die Dimmermodule ein
Modul-Interface (MI). Diese Interfaces (Schnittstellen)
sind als eigenständige Komponenten oder aber als
Bestandteile des Prozessors erhältlich.
LUTRON
ELECTRONICS CO., INC.
COOPERSBURG, PA 18036
(800) 523-9466
Processor Assembly
Link 1
Link 2
Config.
TX RX
TX RX
Switch S1
Switch S2
Comm. Link 1
Comm. Link 2
MI Link
Processor Link
Power Supply
Do Not Remove
C +15 MUX MUX
C +15 MUX MUX
1 2 3 4
1 2 3 4
Eingebautes Modul-Interface (MI)

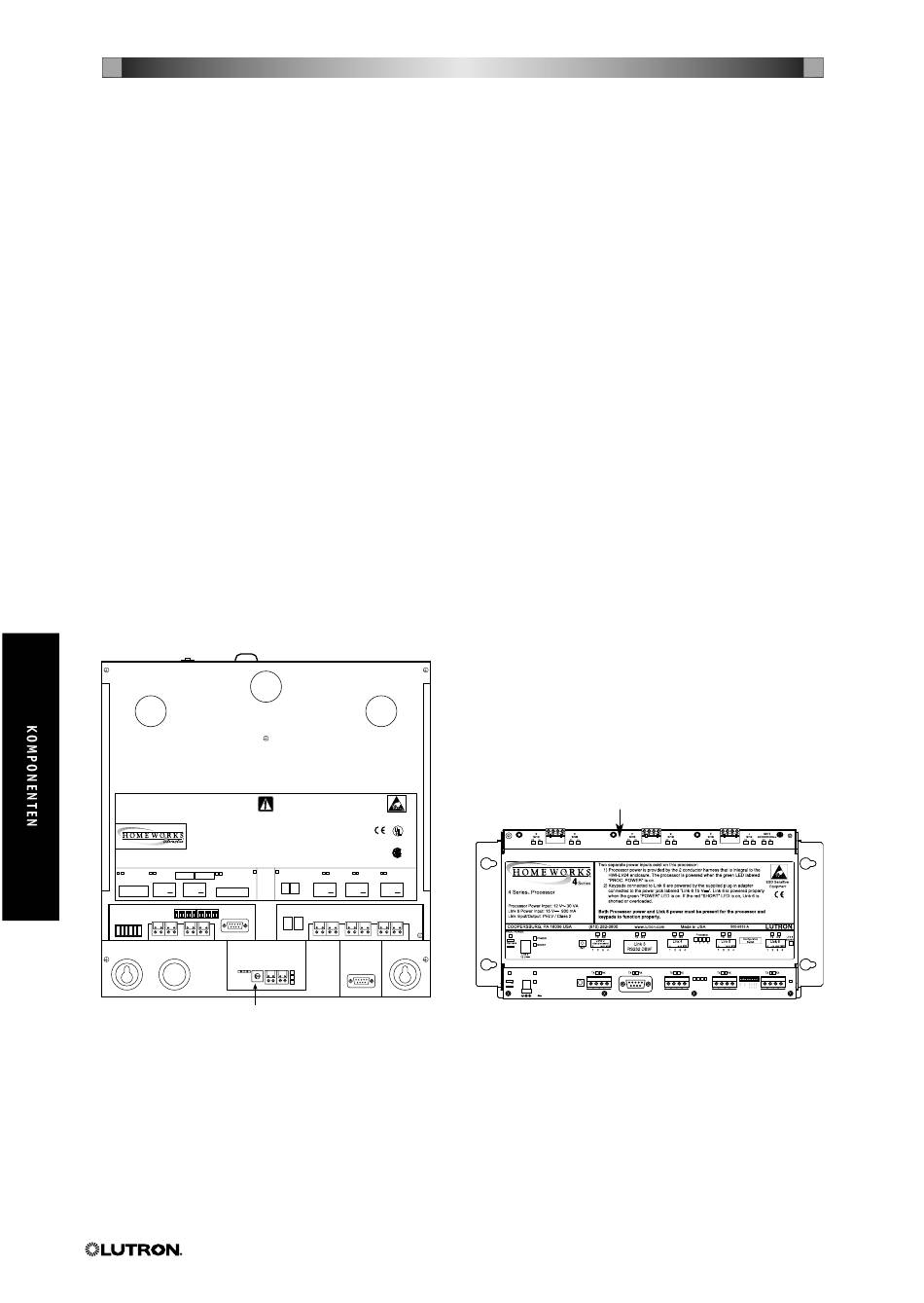

Prozessor der 8er Serie (HWI-PM-230 abgebildet)
8.2
Prozessoren sind die
WARNING
TURN OFF ALL CIRCUIT BREAKERS CONNECTED TO PANEL
BEFORE SERVICING
Equipment
Asegure en posición de apagado (OFF) cada uno de los
cortacircuitos de alimentación antes de darle servicio.
Panel Input: 220-240VAC/2A 50/60 Hz
Bus Input/Output: Class 2 Low Voltage
Link 3
System Power
Link 4
Link 5
Power Shorted on
Config.
Link 1,2,4,5, or 6
On
TX RX
TX RX
TX RX
Comm. Link 4
Comm. Link 5
Programmable
Programmable
Comm. Link 3
RS-232 Link
C +15 MUX MUX
C +15 MUX MUX
Diagnostic
Display
8
8
1 2 3 4
1 2 3 4
1 2 3 4
Das HomeWorks System hat zwei Prozessorentypen – die
Prozessoren der 4er und die der 8er Serie. Prozessoren
der 4er Serie werden für lokales Design mit lokalen
Lichtsteuerungen eingesetzt. Sie können nicht mit
Schaltschränken kommunizieren.
In zentralisierten oder Hybridsystemen mit Schalt-
schränken muss ein Prozessor der 8er Serie eingesetzt
werden.
Jeder Prozessor kann bis zu 256 Lichtzonen steuern und
bis zu 96 Bedienstellen verwalten. Es können bis zu
16 Prozessoren in einem einfachen System miteinander
verbunden werden. Prozessoren beider Serien (4er und
8er) sind miteinander kompatibel und können im
gesamten System gemischt eingesetzt werden.
ESD Sensitive
LISTED 243C
INDUSTRIAL CONTROL
ENCLOSURE
®
500-8764
Link 6
TX RX
Comm. Link 6
Programmable
C +15 MUX MUX
1 2 3 4
PROC POWER
LINK 6
POWER
SHORT
12V
Link 6
15 V
Prozessor der 4er Serie (H4-H48-CE abgebildet)
Eingebautes Dimmer-Interface (H48)
LINK
STATUS
3
1
2
P
E
INIT
1 2 3
4
1 2 3 4
1 2 3 4
LINK 2
LINK 4
LINK 5
www.lutron.com
CONFIGURATION
LINK6
SHORT
1 2 3 4
LINK 6
