Wanddimmermodul
HomeWorks
Wanddimmermodule (WPM) steuern sechs
®
Lichtszonen. Die WPMs werden in Wandschränke,
Einrichtungsräume und andere Stellen eingebaut,
wo sie "versteckt" sind. Die Kunden steuern die
Beleuchtung über Bedienstellen, welche an die WPMs
angeschlossen sind.
A N S C H L U ß A N D E N P R O Z E S S O R
Das WPM wird wie eine Sechs-Zonen-GRAFIK Eye
Steuerstelle (GRX-3506) verdrahtet. Jeder HomeWorks
Prozessor hat drei konfigurierbare Links, und jeder Link
kann bis zu acht WPMs oder GRAFIK Eye Steuerstellen
steuern. Für diese Verbindung werden zwei Paar
[ein Paar 1,0mm
2
(#18 AWG), ein Paar 0,5-1,0mm
(#18-22 AWG) verdrilltes geschirmtes] Kabel der Klasse
2/PELV benötigt. Das Lutron
500 kann eingesetzt werden. Die höchste Kabellänge
beträgt 610 m (2.000 Fuß), und dieser Link muss in
einer Linie ("Daisy-Chain") verkabelt werden.
Die Wattleistung und die Spezifikation der Lasttypen
des WPM sind mit denen der Sechs-Zonen-GRAFIK Eye
Steuerstelle (GRX-3106/3506 Modelle) identisch. Alle
Verbindungen auf der Rückseite des WPM sind mit
denen der Sechs-Zonen-GRAFIK Eye Steuerstelle
identisch.
G R U N D - L I C H T S Z E N E N T A S T E
Jedes WPM ist auf der Frontseite mit einer Grund-
Lichtszenentaste ausgerüstet, die zwischen einer
voreingestellt Lichtszene und Aus umschaltet. Diese
Szene ist im WPM gespeichert und kann jederzeit
aktiviert werden. Die Grund-Lichtszene ermöglicht
einen "ausfallsicheren" Betrieb, da man das WPM bei
einer Unterbrechung der Kommunikation mit dem
Prozessor lokal an und aus schalten kann.
®
2
-Kabel #GRX-CBL-346S-
®

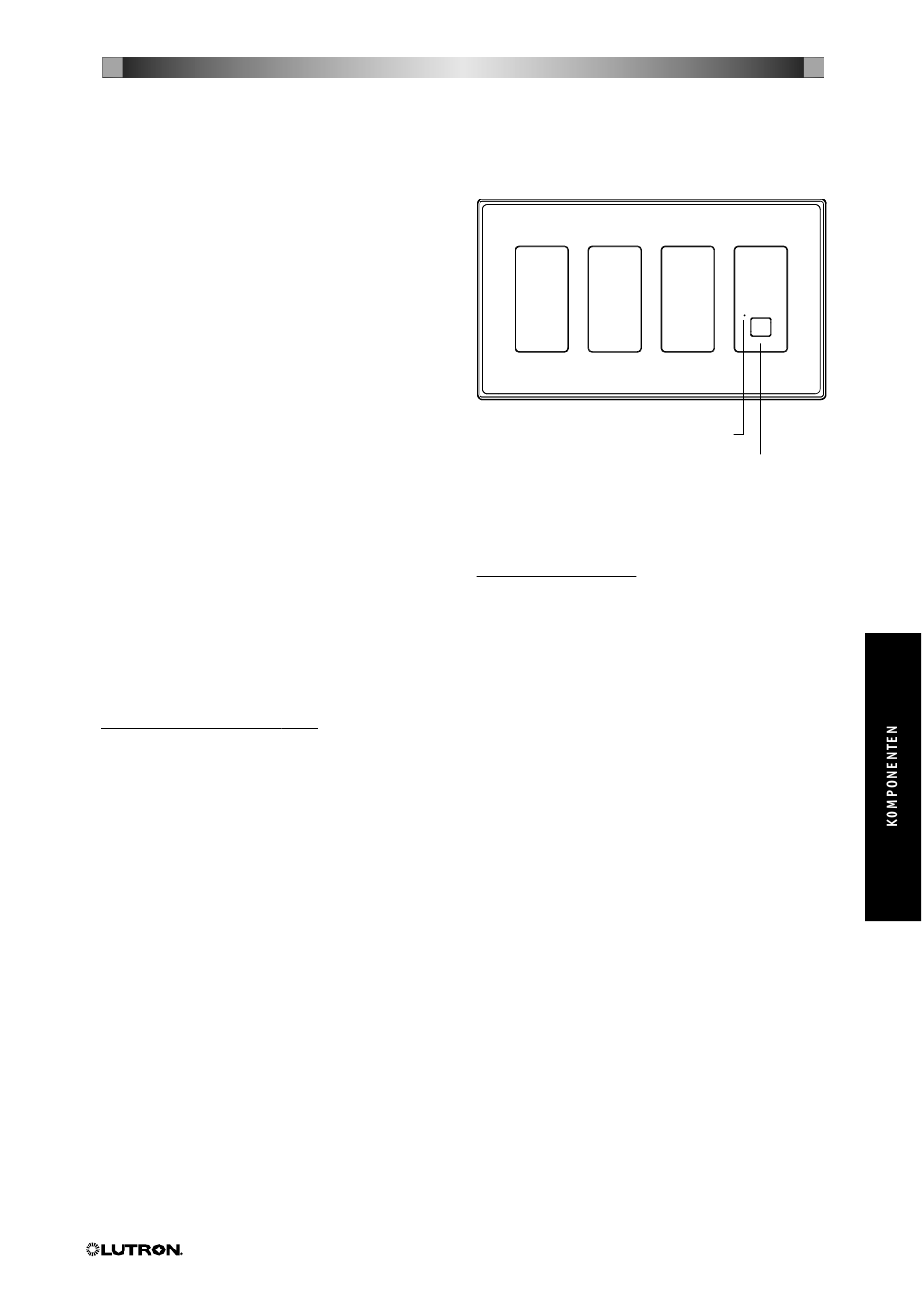

Grund-Lichtszenen-Status-LED
Wanddimmermodul
V O R T E I L E D E S W P M :
Minimierung der Anzahl der Bedienstellen an der
•
Wand
Bietet eine kosteneffektive Dimmerlösung für
•
Aufgaben mit niedrigen Wattzahlen
Vermindert die Gesamtkosten um bis zu 5-20 %,
•
wenn weniger als 96 Zonen benötigt werden
Kann in Bereichen mit sehr wenig verfügbarem Raum
•
installiert werden
Kompatibel mit vorverkabelten LINC
•
Hinweis: Benutzen Sie 89 mm tiefe UP-Dosen für die
Installation von GRAFIK Eye Steuerstellen.
Technische Unterstützung: hwisupport@lutron.com
Grund-Lichtszenentaste
