Installation von Schaltschränken
(mit Sicherungsautomaten)
(2 Zoll)
6 cm
(2-3/8 Zoll)
106 cm
(41-
13/16 Zoll)
38 cm
(14-
13/16 Zoll)
Montageschrauben für
Unterputzmontage
(4 Öffnungen)

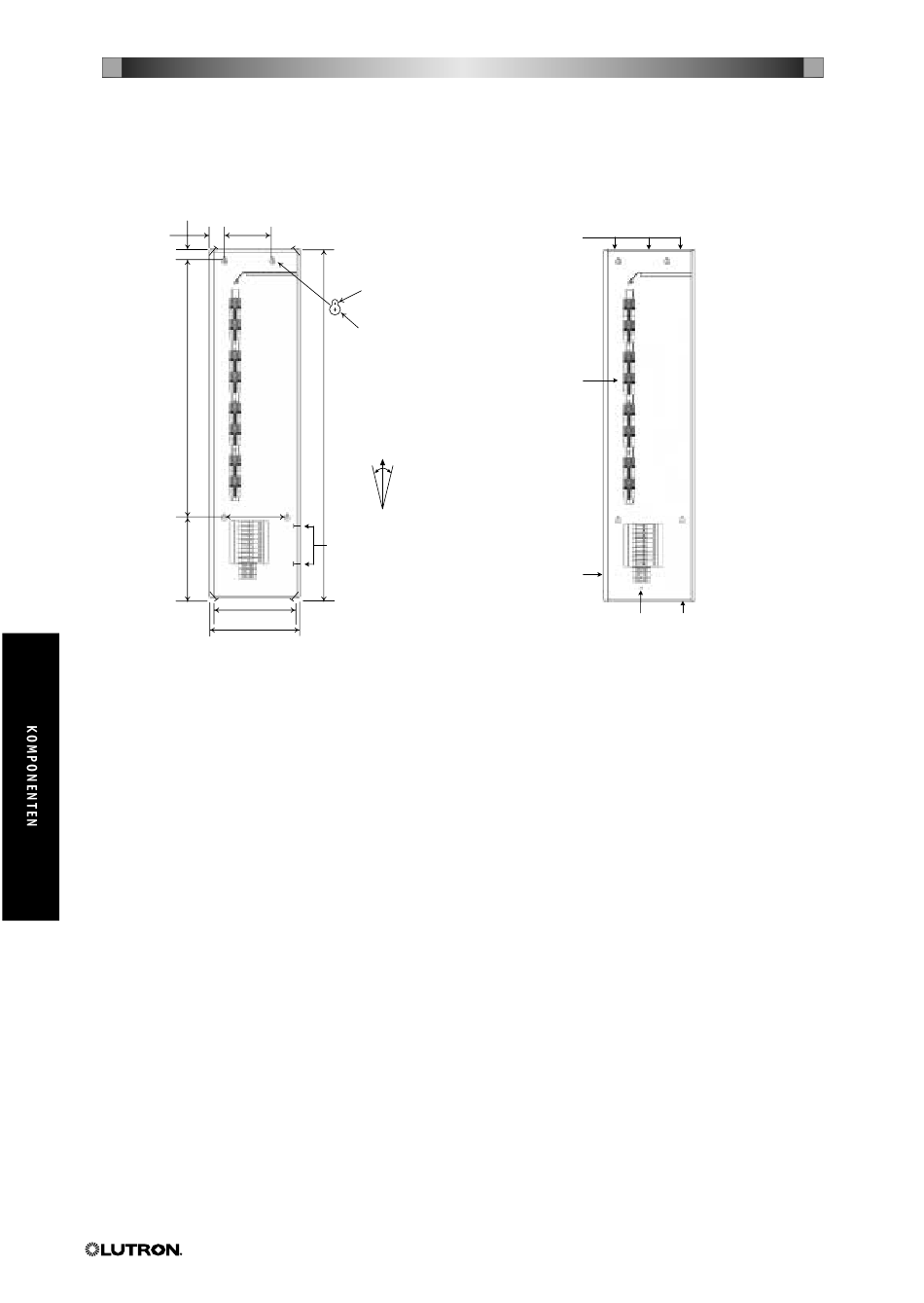

Abbildung 1 - Schrankabmessungen
Die Schranktiefe beträgt 9,8 cm (3-7/8 Zoll).
5.18
5 cm
20 cm
(8 Zoll)
8 mm
Durchmesser
(5/16 Zoll)
Schlüssellochförmige
Öffnungen mit einem
Durchmesser von
16 mm (5/8 Zoll)
für Aufputzmontage
(4 Plätze)
150 cm
(59
Zoll)
Nach oben
-7°
28 cm
(11")
Schrank senkrecht
montieren
Lage der MI
Montageschrauben
37 cm (14-3/8 Zoll)
38 cm
(15 Zoll)
Einführung der
Lastverkabelung
Anschlussklemmen
+7°
Einführung der
Hauptspeiseleitung
Abbildung 2 – Einführung der Verkabelung
Erdungsöse
Einführung der Busleitung
(Klasse 2 /PELV)
