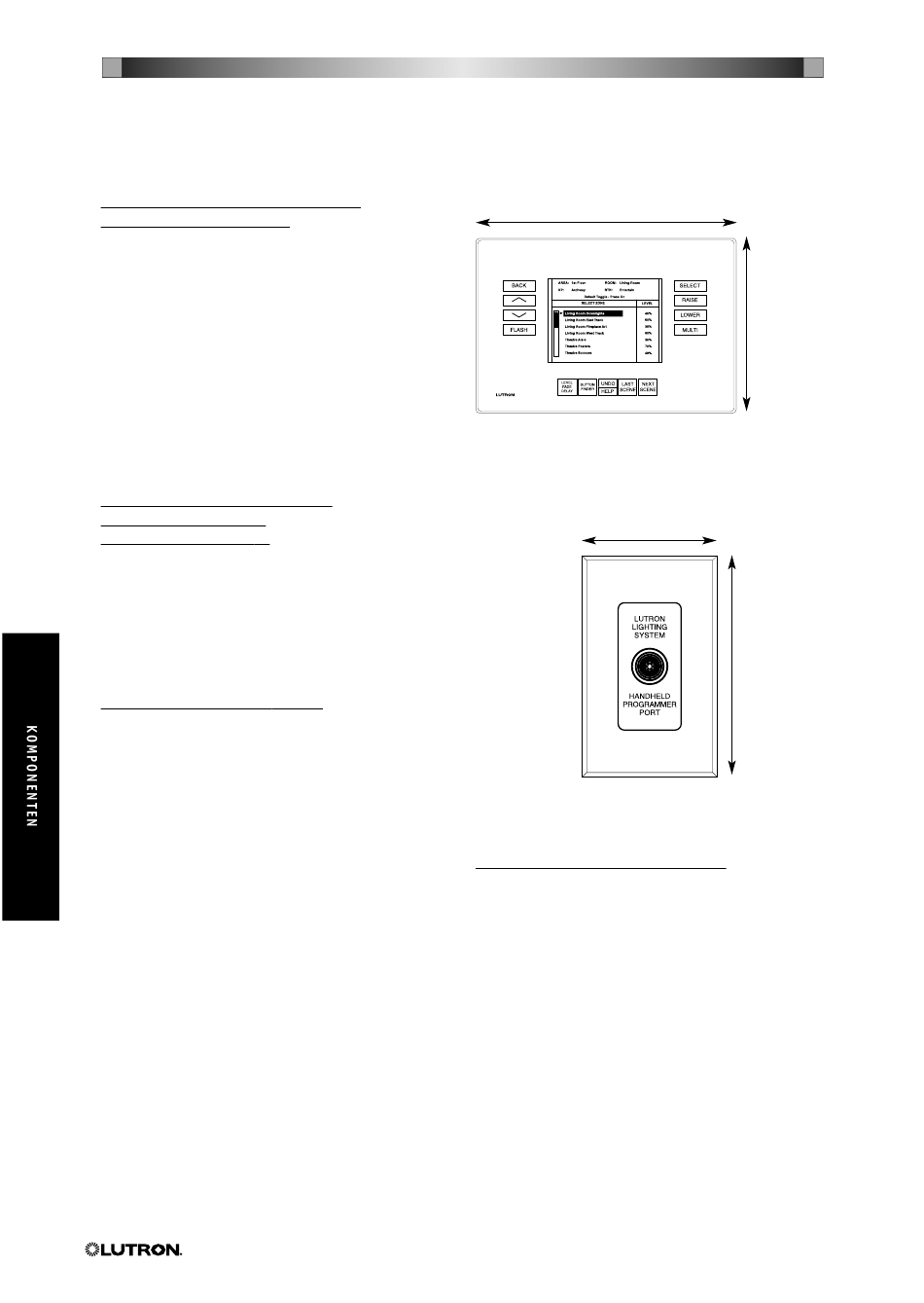

Handheld-Programmiergerät und Anschluss
H A N D H E L D - P R O G R A M M I E R G E R Ä T
( M O D E L L H W I - H H P - L D )
Das Hand - Programmiergerät (HHP) ist eine intuitives,
tragbares Steuergerät zur Modifizierung der Licht-
szeneneinstellungen in einem HomeWorks
in Echtzeitbetrieb. Es ist ideal für Lichtdesigner,
Architekten und Kunden, die die Lichtszenen ohne
einen Laptop PC einstellen möchten. Nachdem die
Programmierung des System beendet wurde, kann
der Lichtdesigner oder der Kunde das HHP benutzen,
um die Lichtszenen ohne einen PC einzustellen.
Programmierungsanschlüsse können in mehreren
Stellen in der Wohnung installiert werden, damit die
Lichtszenen in jedem Raum eingestellt werden können.
A N S C H L U S S F Ü R H A N D H E L D -
P R O G R A M M I E R G E R Ä T
( M O D E L L H W I - H H P J )
Der HomeWorks Programmieranschluss verbindet das
HHP mit dem HomeWorks System. Die Anzahl der
Programmierungsanschlüsse auf einem Bedienstellen-
Link ist nicht begrenzt. Allerdings entspricht das HHP
45 LEDs, und diese Zahl muss aus der Gesamtkapazität
des Bedienstellen-Links abgezogen werden.
O B E R F L Ä C H E N U N D F A R B E N
Programmieranschlüsse sind mit matten
Plastikoberflächen und Metalloberflächen erhältlich.
Siehe Abschnitt 11.
10.10
System
®
A N S C H L U ß A N D E N P R O Z E S S O R
An jedes konfigurierbare Link an einem HomeWorks
Prozessor können bis zu 32 Bedienstellen angeschlossen
werden. Hierzu werden zwei Paar [ein Paar 1,0mm
(#18 AWG), ein Paar 0,5-1,0mm
verdrilltes geschirmtes] Kabel der Klasse 2/PELV
benötigt. Die Bedienstellen können als Daisy-Chain,
mit einer Leitung zum Prozessor, oder als T-Zweig
verdrahtet werden. Die höchste Kabellänge einer
Verbindung mit dem Prozessor beträgt 305 m
(1.000 Fuß), mit bis zu 10 Bedienstellen oder
Interfaces. Die gesamte Kabellänge darf 1220 m
(4.000 Fuß) nicht überschreiten.
241 mm (9-1/2 Zoll)
Handheld-Programmiergerät
(HWI-HHP-LD)
70 mm (2-3/4 Zoll)
Programmieranschluss
(HWI-HHPJ)
2
(#18-22 AWG)
www.lutron.com
171 mm
(6-3/4 Zoll)
114 mm
(4-1/2 Zoll)
2
