Externe Stromversorgung - Steckbare Modelle
Die steckbare 15 VDC Stromversorgung kann als Leistungsquelle für Bedienstellen und Interfaces mit
potentialfreien Kontakten eingesetzt werden. Für jeden Prozessor ist die Höchstzahl von LEDs festgelegt,
die er mit Strom versorgen kann. Ist die Zahl der LEDs größer, wird eine externe Stromversorgung benötigt.
Die Höchstkapazitäten siehe auf Seite 7.25.
Modelle
Eingangsspannung
Behördliche Genehmigungen
Netzanschlüsse
Ausgangsspannung
Ausgangsstrom
Abmessungen
Versandgewicht
HomeWorks Prozessor
Anmerkung: Das +15 VDC-Kabel des Prozessors
(Klemme 2) NICHT mit der +15V-Klemme der
Stromversorgung verbinden.
Steckbare
Stromversorgung
15 VDC
10.6
TE240-15DC-9-BL: mit Schukostecker
TU240-15DC-9-BL: mit englischem Stecker
220-240 VAC, 50/60 Hz
CE, C-Tick
Kann in Standardfassungen gesteckt werden.
15 VDC
Höchstens 900 mA, versorgt 150 LEDs auf einem Bedienstellen-Link. Die Anzahl
der LEDs für unterschiedliche Bedienstellen und Interfaces mit potentialfreien
Kontakten siehe Seite 7.25 .
29 mm (1-1/8 Zoll) x 80 mm (3-1/8 Zoll) x 46 mm (1.785 Zoll)
0,7 kg (1,5 Pfund)

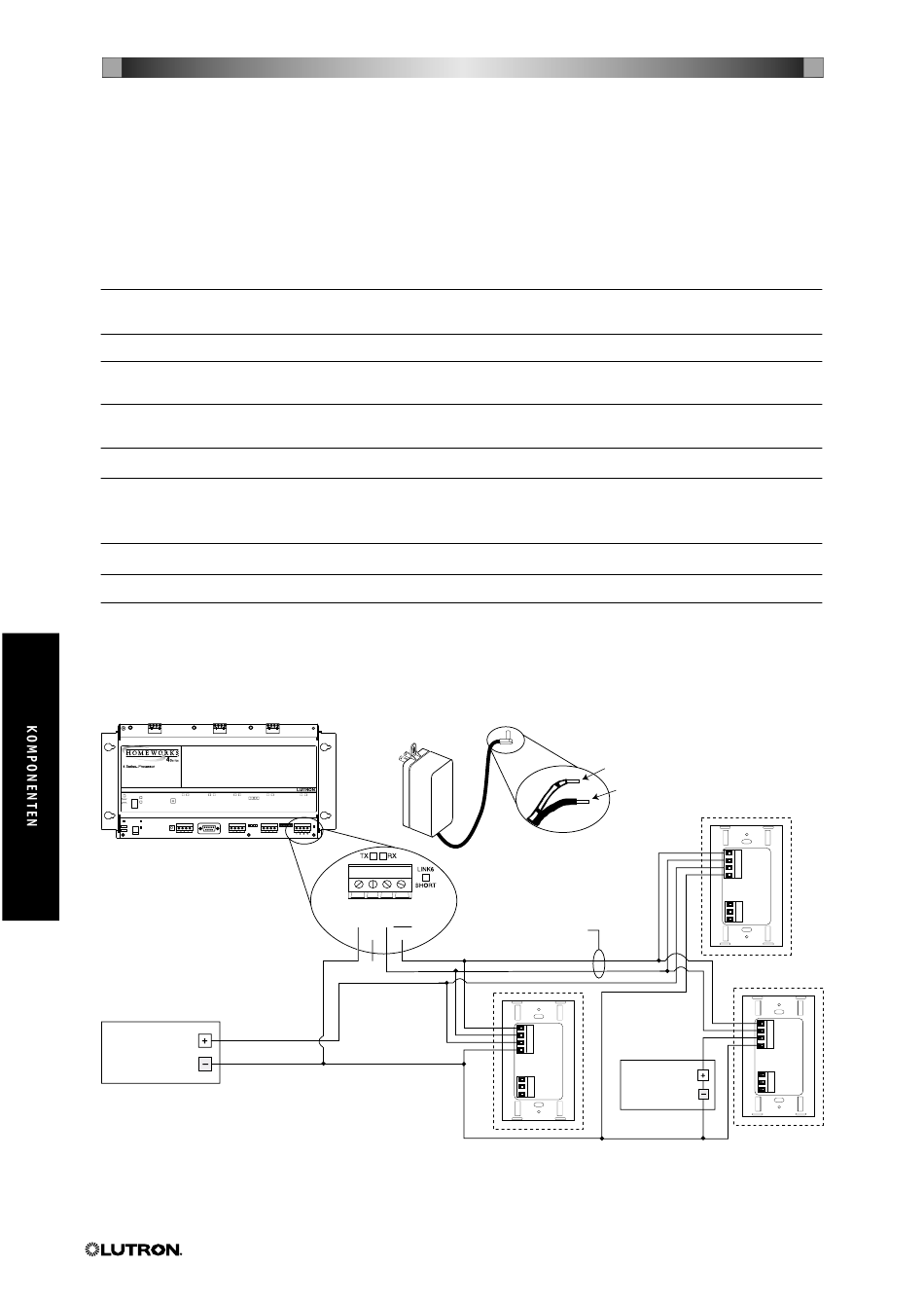

Bedienstellen-Link
1 2 3 4
COM
MUX
+15
N/C
Schwarz/weiße
Leitung vom
Transformator
Schwarze Leitung vom Transformator
Das mit dem Stecker versehene Ende des Transformatorkabels abschneiden
und die Enden abisolieren. Die schwarze Leitung an die Masse und die
schwarz/weiße Leitung an +15 V anschließen.
Zwei verdrillte #18 AWG
MUX
Leitungen
4
3
2
1
3
2
1
Rückseite der
Bedienstelle
Technische Unterstützung: hwisupport@lutron.com
Schwarz/weiße Leitung: +15VDC
Schwarze Leitung: Masse
Rückseite der Bedienstelle
4
3
2
1
3
2
1
Rückseite der
Bedienstelle
4
3
2
Schwarz/weiß
1
Steckbare
3
Stromversorgung
2
1
15 VDC
Schwarz
Anmerkung: Falls mehrere Trafos verwendet
werden, die +15 VDC Leitungen zwischen den
Trafos nicht miteinander verbinden.
